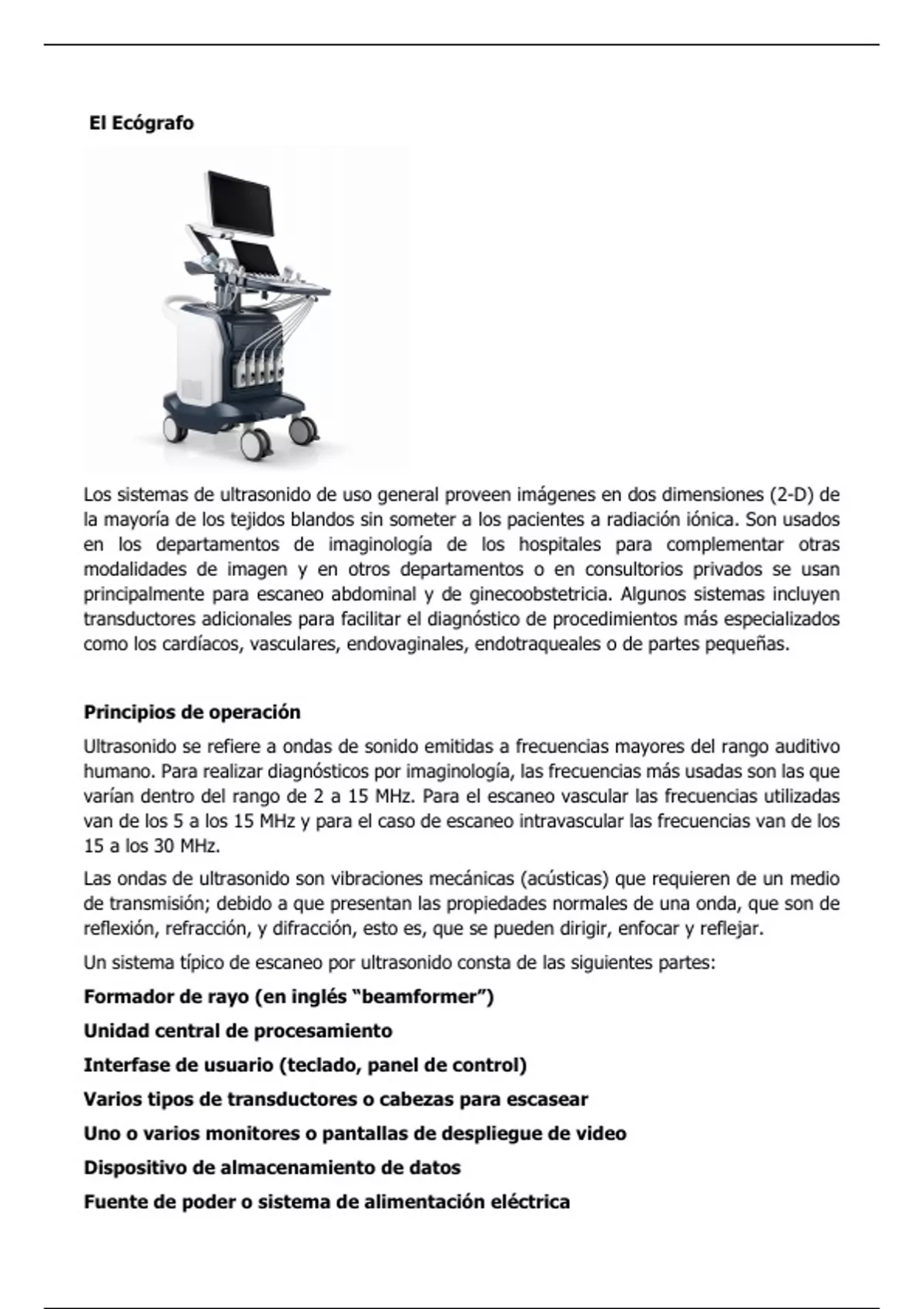

El EcógrafoLos sistemas de ultrasonido de uso general proveen imágenes en dos dimensiones (2-D) de
la mayoría de los tejidos blandos sin someter a los pacientes a radiación iónica. Son usados
en los departamentos de imaginología de los hospitales para complementar otras
modalidades de imagen y en otros departamentos o en consultorios privados se usan
principalmente para escaneo abdominal y de ginecoobstetricia. Algunos sistemas incluyen
transductores adicionales para facilitar el diagnóstico de procedimientos más especializados
como los cardíacos, vasculares, endovaginales, endotraqueales o de partes pequeñas.
Principios de operación
Ultrasonido se refiere a ondas de sonido emitidas a frecuencias mayores del rango auditivo
humano. Para realizar diagnósticos por imaginología, las frecuencias más usadas son las que
varían dentro del rango de 2 a 15 MHz. Para el escaneo vascular las frecuencias utilizadas
van de los 5 a los 15 MHz y para el caso de escaneo intravascular las frecuencias van de los
15 a los 30 MHz.
Las ondas de ultrasonido son vibraciones mecánicas (acústicas) que requieren de un medio
de transmisión; debido a que presentan las propiedades normales de una onda, que son de
reflexión, refracción, y difracción, esto es, que se pueden dirigir, enfocar y reflejar.
Un sistema típico de escaneo por ultrasonido consta de las siguientes partes:
Formador de rayo (en inglés “beamformer”)
Unidad central de procesamiento
Interfase de usuario (teclado, panel de control)
Varios tipos de transductores o cabezas para escasear
Uno o varios monitores o pantallas de despliegue de video
Dispositivo de almacenamiento de datos
Fuente de poder o sistema de alimentación eléctrica
, La imagen de ultrasonido se logra colocando un transductor sobre la piel del paciente o se
inserta dentro de alguna cavidad. Estos sensores contienen uno o más elementos de material
piezoeléctrico. Cuando la energía de ultrasonido emitida por el sensor es reflejada por el
tejido, el transductor recibe algunos de estos reflejos (ecos) y los reconvierte en señales
eléctricas. Estas señales son procesadas y convertidas en imagen (sonograma).
Los transductores utilizados tanto para exámenes cardiovasculares como para el tipo general
pueden generar dos formas diferentes de despliegue: rectangular para los lineales y en forma
de cuña para los sectoriales. Para el caso de los ultrasonidos intravasculares la imagen
generada tiene forma de anillo, de dona o radial. Las imágenes lineales son producidas por
transductores planos de arreglo lineal, con al menos 128 elementos piezoeléctricos colocados
en una sola línea con arreglos de diferentes longitudes de entre los 4 y los 15 cm (Ver tabla
1).
Tabla 1. Formas de despliegue de transductores.
Los dos primeros pueden ser mecánicos o electrónicos siendo estos últimos los más
frecuentes, los cuales utilizan arreglos de fase (elementos piezoeléctricos arreglados en
línea). (Ver figura 1).
