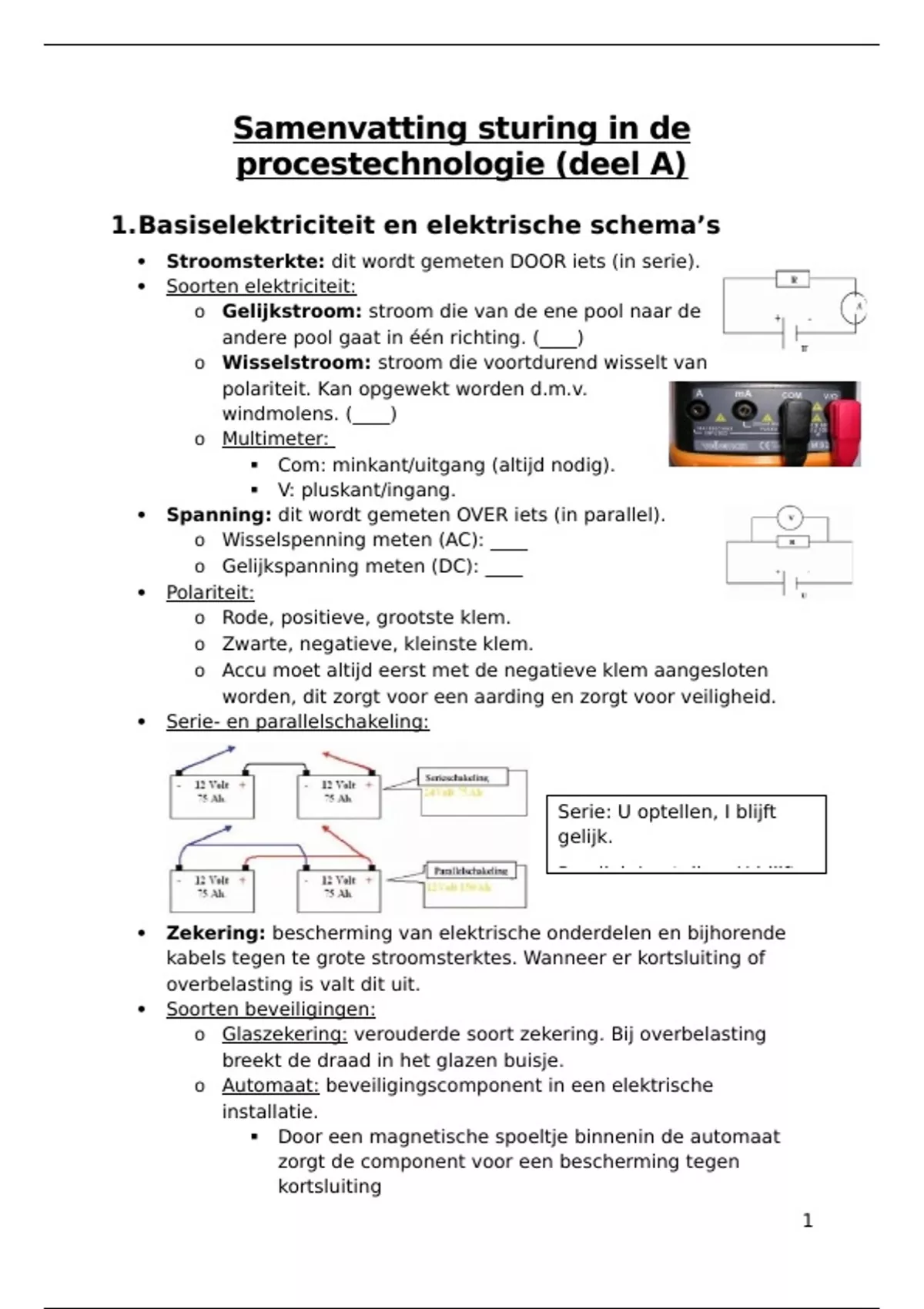

Samenvatting sturing in deprocestechnologie (deel A)
1.Basiselektriciteit en elektrische schema’s
Stroomsterkte: dit wordt gemeten DOOR iets (in serie).
Soorten elektriciteit:
o Gelijkstroom: stroom die van de ene pool naar de
andere pool gaat in één richting. (____)
o Wisselstroom: stroom die voortdurend wisselt van
polariteit. Kan opgewekt worden d.m.v.
windmolens. (____)
o Multimeter:
Com: minkant/uitgang (altijd nodig).
V: pluskant/ingang.
Spanning: dit wordt gemeten OVER iets (in parallel).
o Wisselspenning meten (AC): ____
o Gelijkspanning meten (DC): ____
Polariteit:
o Rode, positieve, grootste klem.
o Zwarte, negatieve, kleinste klem.
o Accu moet altijd eerst met de negatieve klem aangesloten
worden, dit zorgt voor een aarding en zorgt voor veiligheid.
Serie- en parallelschakeling:
Serie: U optellen, I blijft
gelijk.
Parallel: I optellen, U blijft
Zekering: bescherming van elektrische onderdelen en bijhorende
kabels tegen te grote stroomsterktes. Wanneer er kortsluiting of
overbelasting is valt dit uit.
Soorten beveiligingen:
o Glaszekering: verouderde soort zekering. Bij overbelasting
breekt de draad in het glazen buisje.
o Automaat: beveiligingscomponent in een elektrische
installatie.
Door een magnetische spoeltje binnenin de automaat
zorgt de component voor een bescherming tegen
kortsluiting
1
, Door een bimetaal beschermt hij tegen overbelasting.
o Veiligheidsklasse
Klasse 1 Altijd aarden. Strijkijzer.
Klasse 2 Nooit aarden. Haardroger.
Klasse 3 Nooit aarden. Boormachine
Werkt op ZLVS. .
Schakelaars: wanneer je het knopje induwt blijft die staan.
Drukknoppen: wanneer je het knopje induwt en het terugspringt
naar de oorspronkelijke stand door een interne veer.
Relais: een door een elektromagneet bediende schakelaar die een
willekeurig aantal schakelcontacten kan opnemen of
sluiten.
o NC: normal closed contact: niet bediend
gesloten contact.
o NO: normal open contact: niet bediend open contact.
2.Connectiviteit
Connectiviteit: het aansluiten van de sensor in eender welke
applicatie. (2m lange kabel of stekker
uithang).
Kabelkeuze: de kabel moet aangepast
worden aan de omstandigheden
waarin het zich zal bevinden. (Tabel
kunnen lezen)
o Kabels in buitenapplicaties:
bestand tegen UV-straling.
o Kabels in motoren: bestand
tegen olie/vetten.
o Kabelrupsen: flexibiliteit van de
kabel.
2.1. PVC kabel
Vaste installatie: 0 °C tot +80 °C.
In werking: -25 °C tot +80 °C.
Geschikt voor: droge omgevingen.
2
,2.2. PUR kabel
Vaste installatie: -40 °C tot +90 °C.
In werking: -30 °C tot +90 °C.
Kabelgoot: -25 °C tot +60 °C.
Geschikt voor: flexibele applicaties.
2.3. PFTE (teflon) kabel
Temperatuur: -190 °C tot +260 °C.
Geschikt voor: omgevingen met hoge frequenties.
2.4. M8-stekker
Dit is de kleinste connector die in de industrie gebruikt wordt.
Rechte en haakse stekker (gebruikt bij beperkte ruimte).
3-polige of 4-polige versie.
Uitvoering:
o Mannelijke uitvoering.
o Vrouwelijke (geen gevaar voor elektrocutie of
kortsluiting) uitvoering. Altijd vrouwelijke
aansluiting.
Aansluiting:
o BN: brown. Dit is de aansluiting.
o BU: blue.
o BK: black. Dit is het contact.
Pinbelegging:
2.5. M12-stekker
Meest gebruikte connector in de industrie.
Rechte en haakse stekker (gebruikt bij beperkte ruimte).
3-polige tot 12-polige versie.
Bestand tegen vocht en trillingen.
Uitvoering:
o Mannelijke uitvoering.
o Vrouwelijke uitvoering.
Code:
o A-code: specifiek voor sensoren aan te sluiten (bv. sensoren).
3
, o B-code: specifiek voor netwerkstekkers (bv. wifi verbinding).
Pinbelegging:
2.6. Ventielstekkers
Gebruikt voor aansluiten van pneumatische ventielen en waar grote
vermogens nodig zijn.
Types:
Type A
Type B en
BI
Type C en
CI
2.7. Adaptor/specials
Dit wordt gebruikt om over te schakelen van een M8-stekker naar
een M12-stekker.
3.Detectiesensoren
Detectiesensoren: dit zijn sensoren bestaande uit elektronische
componenten die afhankelijk van de applicatie een bepaald
object/vloeistof kunnen detecteren.
IO-link: nieuwe technologie via software
instellen/uploaden/downloaden.
o Via bluetooth.
4
