Dit is mijn samenvatting van MRI die mij geholpen heeft bij het het tentamen!
[Show more]
Seller
Follow
jessykok
Content preview

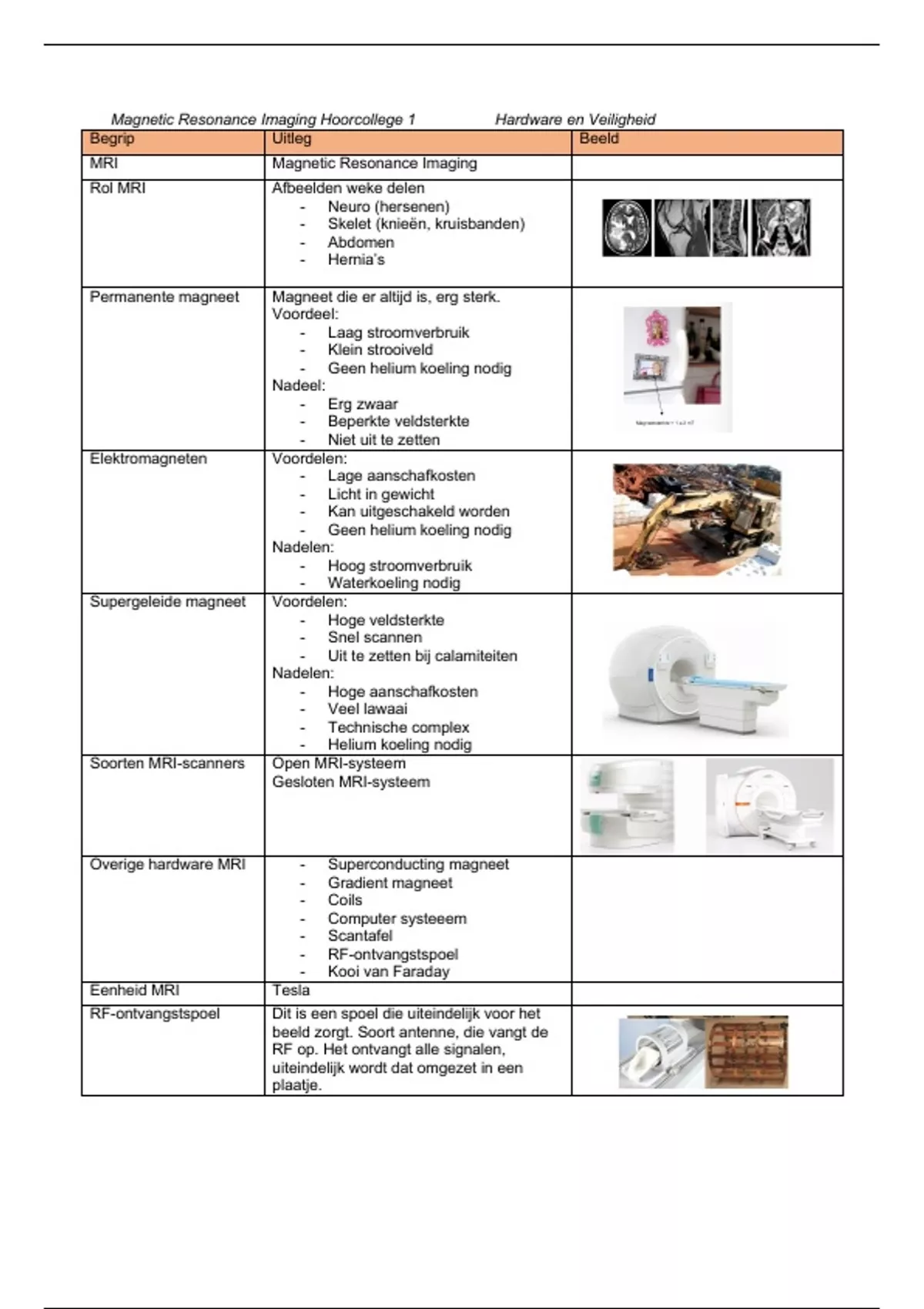

Magnetic Resonance Imaging Hoorcollege 1 Hardware en VeiligheidBegrip Uitleg Beeld
MRI Magnetic Resonance Imaging
Rol MRI Afbeelden weke delen
- Neuro (hersenen)
- Skelet (knieën, kruisbanden)
- Abdomen
- Hernia’s
Permanente magneet Magneet die er altijd is, erg sterk.
Voordeel:
- Laag stroomverbruik
- Klein strooiveld
- Geen helium koeling nodig
Nadeel:
- Erg zwaar
- Beperkte veldsterkte
- Niet uit te zetten
Elektromagneten Voordelen:
- Lage aanschafkosten
- Licht in gewicht
- Kan uitgeschakeld worden
- Geen helium koeling nodig
Nadelen:
- Hoog stroomverbruik
- Waterkoeling nodig
Supergeleide magneet Voordelen:
- Hoge veldsterkte
- Snel scannen
- Uit te zetten bij calamiteiten
Nadelen:
- Hoge aanschafkosten
- Veel lawaai
- Technische complex
- Helium koeling nodig
Soorten MRI-scanners Open MRI-systeem
Gesloten MRI-systeem
Overige hardware MRI - Superconducting magneet
- Gradient magneet
- Coils
- Computer systeeem
- Scantafel
- RF-ontvangstspoel
- Kooi van Faraday
Eenheid MRI Tesla
RF-ontvangstspoel Dit is een spoel die uiteindelijk voor het
beeld zorgt. Soort antenne, die vangt de
RF op. Het ontvangt alle signalen,
uiteindelijk wordt dat omgezet in een
plaatje.
, Magnetic Resonance Imaging Hoorcollege 1 Hardware en Veiligheid
Begrip Uitleg Beeld
Eenheid MRI Tesla
RF-ontvangstspoel Een spoel die uiteindelijk voor het beeld
zorgt. Een soort antenne, die vangt de RF
op. Het ontvangt alle signalen, uiteindelijk
wordt dat omgezet in een plaatje.
RF puls Radiofrequente puls
1 Tesla 42,5 mega herts
Kooi van Faraday Die schermt de RF af, het zorgt voor
tegenhouden signaal vanuit MRI scannen
naar buiten toe en vice versa.
Waar wordt naar Naar het signaal van waterstofprotonen
gekeken? - Vet
- Water
Lek in de kooi van Zipper artefact, je ziet dingen die er niet
Faraday zijn.
Elektromagnetische Statisch magneetveld
velden - Altijd aanwezig
Schakelende gradiëntvelden (kHz)
- Alleen tijdens scannen
Radiofrequente velden (MHz)
- Alleen tijdens scannen
kHz Kilohertz
MHz Megahertz
1 Tesla 10.000 Gauss (G)
Magnetische veldlijnen Essentie rechte lijnen die van de
noordpool naar de zuidpool van de
magneet gaan, zoals bij elk magnetisch
veld.
Gevaren statisch - Strooiveld is altijd aanwezig
magneetveld - Sterkte niet overal gelijk
- Neemt sterk af met afstand tot
systeem
- 5 Gausslijn > gebied daarbuiten is
veilig
- Geen afscherming mogelijk
- Beweging > elektrische
stroompjes in lichaam
- Bewegingssnelheid
- Hoge veldsterkte vanaf (1,5T)
, Magnetic Resonance Imaging Hoorcollege 1 Hardware en Veiligheid
Begrip Uitleg Beeld
Magnetische Deze maken het lawaai, hiervoor krijg
gradiënten je oordoppen en een koptelefoon.
Gevaren magnetische - Snel wisselende gradiënten
gradiënten genereren elektrische
stroompjes. Dit zorgt voor
zenuwstimulatie en
spiersamentrekking
- Opwarming, dit kan zorgen
voor brandplekken als je huid-
op-huid contact hebt.
- Sterkte van gradiënten bepaalt
sterkte van de stroompjes
Geluid Boven de 85dB is gehoorbescherming
verplicht. De MRI heeft 105 dB. Dus
gehoorbescherming is noodzakelijk.
Radiofrequente - Sterkte is afhankelijk van
velden (RF) sterkte magneet
- Alleen tijdens scannen
aanwezig
- Kooi van Faraday zorgt voor
tegenhouden signaal vanuit
MRI scannen naar buiten toe,
vice versa.
Specific Absorption Hoeveelheid energie is wettelijk
Rate (SAR) gelimiteerd. Gewicht en lengte is hierin
belangrijk. MBB’er moeten dus de
juiste gegevens van de patiënt
invoeren.
Risico’s effecten - Opwarmingseffecten
patiënt - Brandplekken bij gebruik
verkeerde ecg-elektrodes
Cyrogene vloeistoffen - Supergeleidende
magneetspoel
- Gevuld met vloeibaar helium
- 1 liter helium = 750 liter
gasvormig helium
- Helium is op zichzelf niet giftig
- Verdringt wel de aanwezige
zuurstof in de lucht.
Absolute contra- Losse ijzer-en nikkelhoudende
indicaties voorwerpen
- Ferromagnetisch bewegen
- Snelheid van 60km/h
- Projectiel naar patiënt, schaar
- Interne weefselschade zoals in
het oog, metaalsplinters.
- Elektrische toestellen
, Magnetic Resonance Imaging Hoorcollege 1 Hardware en Veiligheid
Begrip Uitleg Beeld
Contra-indicatie Eerste 3 maanden echt alleen als
zwangerschap het noodzakelijk is.
- Hersentumor bijvoorbeeld
Het is niet duidleijk wat voor effect
het geeft op de foetus.
Relatieve contra- Orthopedische implantaten, titanium
indicaties is oké. Maar je zult geen goed beeld
krijgen.
MRI compatibel Zuurstoffles en brandblusser is
speciaal gemaakt om de MRI in te
kunnen. Non-ferro cilinder.
Screening Controle vooraf altijd noodzakelijk.
Let op:
- Tatoeages
- Medicijnpleisters
- Mascara
- Alternatief = koelen
Formulier/checklist Dit is noodzakelijk om te checken,
sommige mensen weten ook niet
altijd wat het betekent dus dit is iets
wat je goed moet checken met de
patiënt.
, Magnetic Resonance Imaging Hoorcollege 2 Globale werking MRI, spoelen en SNR
Begrip Uitleg Beeld
MRI-onderzoek 1. Patiënt in de magneet
2. Radiogolf ingeschakeld
3. Radiogolf uitgeschakeld
4. Patiënt zendt signaal uit
Werking MRI Alle beelden die we zien zijn
waterstofprotonen. Een proton draait om
zijn eigen kern heen.
- Waterstofkernen = 1 proton
- Draaiend proton
- Kernspin
- Draaiende lading stroom
- Magnetisch veld
Kernspin/protonspin Waterstofproton die om zijn eigen kern
draait, dit komt door zwaartekracht,
magnetisch veld. (denk aan dat wij op onze
aarde staan en wij ook draaien)
Proton in 1. Magneet in uitwendig magneetveld
magneetveld
2. Richten
3. Mogelijk
- Parallel lage energie
- Antiparallel hoog energie
4. Parallel en antiparallel heffen elkaar
op
- Klein deel van de protonen zijn
bruikbaar
5. Netto magnetisatie (Mz)=
longitudinale magnetisatie
Precessiefrequentie
6. Magneet in uitwendig magneetveld
7. Richten
8. Mogelijk
- Parallel lage energie
- Antiparallel hoog energie
9. Parallel en antiparallel heffen elkaar
op
- Klein deel van de protonen zijn
bruikbaar
10. Netto magnetisatie (Mz)=
longitudinale magnetisatie
Precessiefrequentie
