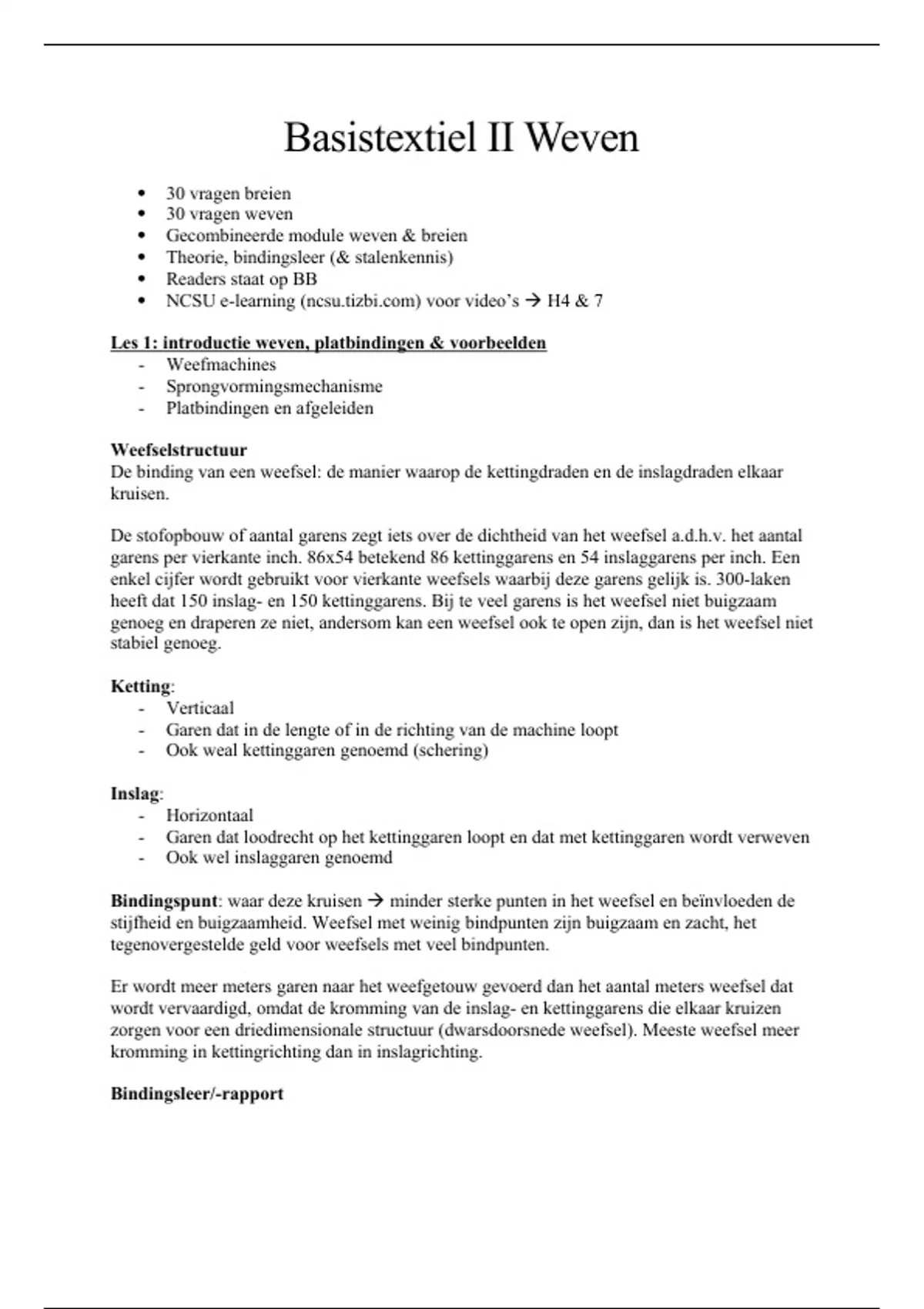

Basistextiel II Weven
30 vragen breien
30 vragen weven
Gecombineerde module weven & breien
Theorie, bindingsleer (& stalenkennis)
Readers staat op BB
NCSU e-learning (ncsu.tizbi.com) voor video’s H4 & 7
Les 1: introductie weven, platbindingen & voorbeelden
- Weefmachines
- Sprongvormingsmechanisme
- Platbindingen en afgeleiden
Weefselstructuur
De binding van een weefsel: de manier waarop de kettingdraden en de inslagdraden elkaar
kruisen.
De stofopbouw of aantal garens zegt iets over de dichtheid van het weefsel a.d.h.v. het aantal
garens per vierkante inch. 86x54 betekend 86 kettinggarens en 54 inslaggarens per inch. Een
enkel cijfer wordt gebruikt voor vierkante weefsels waarbij deze garens gelijk is. 300-laken
heeft dat 150 inslag- en 150 kettinggarens. Bij te veel garens is het weefsel niet buigzaam
genoeg en draperen ze niet, andersom kan een weefsel ook te open zijn, dan is het weefsel niet
stabiel genoeg.
Ketting:
- Verticaal
- Garen dat in de lengte of in de richting van de machine loopt
- Ook weal kettinggaren genoemd (schering)
Inslag:
- Horizontaal
- Garen dat loodrecht op het kettinggaren loopt en dat met kettinggaren wordt verweven
- Ook wel inslaggaren genoemd
Bindingspunt: waar deze kruisen minder sterke punten in het weefsel en beïnvloeden de
stijfheid en buigzaamheid. Weefsel met weinig bindpunten zijn buigzaam en zacht, het
tegenovergestelde geld voor weefsels met veel bindpunten.
Er wordt meer meters garen naar het weefgetouw gevoerd dan het aantal meters weefsel dat
wordt vervaardigd, omdat de kromming van de inslag- en kettinggarens die elkaar kruizen
zorgen voor een driedimensionale structuur (dwarsdoorsnede weefsel). Meeste weefsel meer
kromming in kettingrichting dan in inslagrichting.
dwarsdoorsnedes kennen!
plaatje van versterkte keper komt voorbij: tel de kammen! 8!
ajour en DID van ajour kennen
Plat en afgeleiden
- Rib (ketting, inslag, (on)regelmatig) Bijv. 2 op 2 onder verticaal is kettingrib, 2 op
2 onder horizontaal is inslagrib is regelmatig. Kan ook 3 op 2 onder, is onregelmatig.
Gaat erom dat je ribstructuur krijgt.
- Panama (regelmatig & onregelmatig): 2 om 2 of 3 om 3 etc. is regelmatig
- Ajour
- 2 kammen nodig (om en om)
Keper en afgeleiden
- Kettingkeper
- Inslagkeper
- Dubbelkeper
- Versterkte keper
- Visgraat
- Spitskeper
- Keper gaat altijd schuin!
- 8 kammen nodig
- CP altijd hetzelfde als de binding zelf!
De 5 primaire bewegingen die nodig zijn voor het weven van een stof
, 1. Afwikkelen van de kettinggarens van de kettingboom in de vorm van een lap.
Daarna lopen ze over een stalen wals, de achterboom, die de garens naar voren leidt.
De spanning van deze wals beïnvloedt het uiterlijk en duidelijkheid van het patroon
aan de voorkant.
Elke kettinggaren wordt door een dunne metalen kettingwachter geleid, die als
noodstop fungeert. Als een kettinggaren breekt, valt de spanning op de kettingwachter
weg en valt hij naar beneden. Vervolgens valt het weefgetouw stil en wordt
voorkomen dat er een kettingdraad in het weefsel ontbreekt. Dat zou leiden tot een
verticale streep in het weefsel en een eindproduct van mindere kwaliteit.
Een afregelmatig tempo zorgt voor een constante spanning op de kettinggarens en een
regelmatig opwikkeltempo zorgt voor een constant aantal inslagen per afstandseenheid
in het weefsel
- Regelt hoe snel de garens van de kettingboom worden verwijderd
- Regelt de spanning op de kettinggarens
2. Sprongvorming (kammen die draden om en om omhoog doen)
Het verdelen van de garens in de onderste en bovenste sprong door het op en neer
bewegen van de frames met schachten opening ontstaat voor het invoegen van de
inslag.
De kammen zijn metalen frames met dunne metaaldraden de hevels heten. In elke
hevel zit een oogje, waar het kettinggaren doorheen loopt.
- Sprong met nokken (eenvoudigst): schachten gaan omhoog en omlaag door
rondraaiende nokken op basis van vereiste patroon. Deze bevinden zich in ene oliebad
op de vloer aan het uiteinde van het weefgetouw. Elke nok bestaat uit een hoog en laag
profiel. Terwijl de nokken ronddraaien op de nokkenas, maken de hoge en lage
profielen contact met een nokvolger, die is verbonden met een hendel. Deze staat in
verbinding met een schacht.
- Sprong met schachtmachine: binding van het weefsel wordt bepaald door een rij
houten planken met pennen, plastic- of mylarlappen met getaste gaten of een
computer. Er kunnen hier meer complexe weefsel met meer herhalingen worden
geweven. Kan elektronisch m.b.v. elektromagneten.
- Jaqcuardsprongvorming: wordt gebruikt voor grotere patronen. Eerder kartonnen
ponskaarten, later mylarlappen met getaste gaten en tegenwoordig computergestuurde
jaqcuardkoppen. Voor duurdere weefsels. Individuele hevels staan in verbinding met
een jacquardkop boven het weefgetouw. De touwen die verbinding vormen tussen de
koppen en hevels zijn kenmerkend. De ketting wordt hier meteen in het weefgetouw
getrokken; niet apart. Hierdoor hoeft het weefgetouw minder vaak stopgezet te
worden, waardoor het weven efficiënter verloopt.
