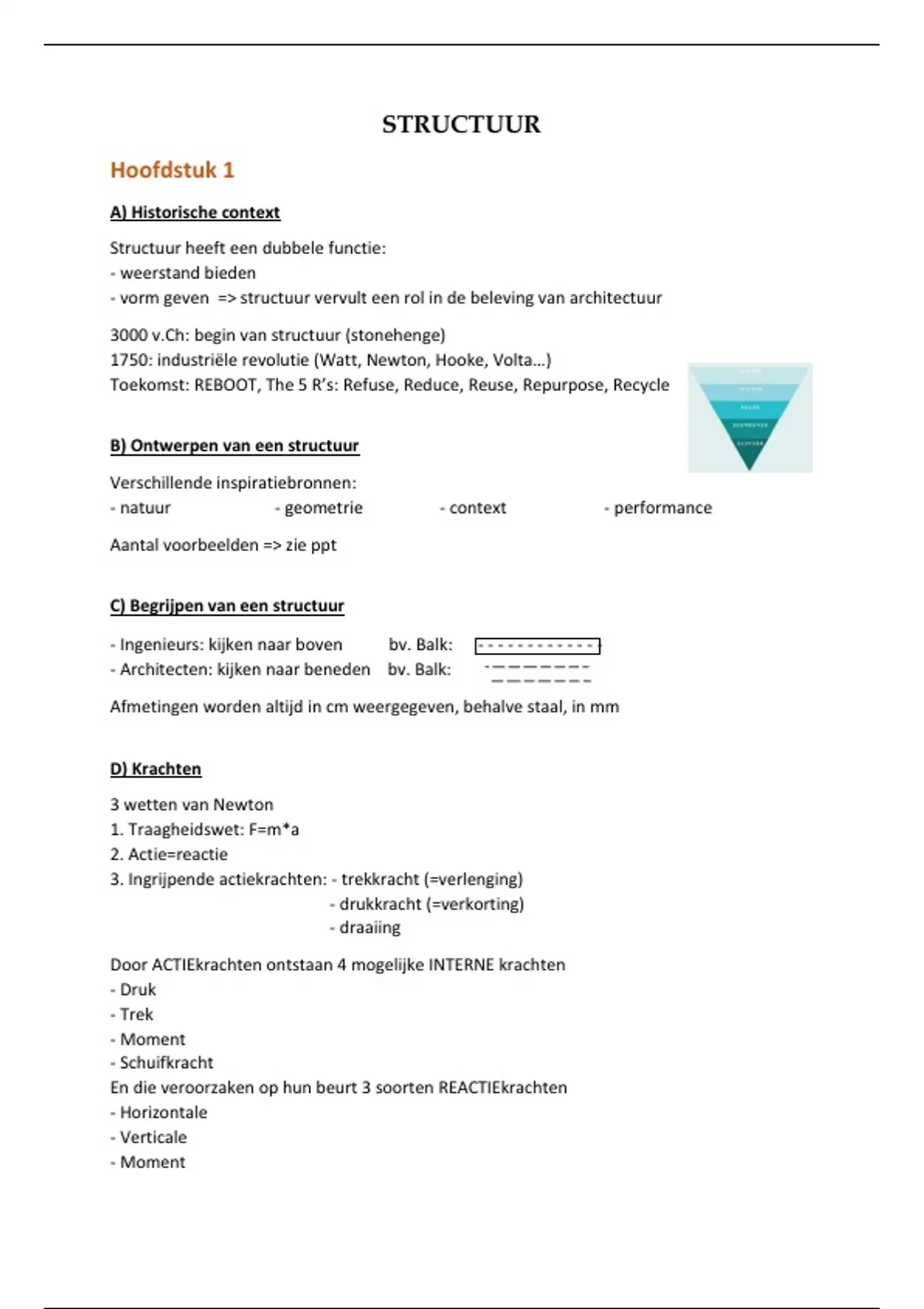

STRUCTUUR
Hoofdstuk 1
A) Historische context
Structuur heeft een dubbele functie:
- weerstand bieden
- vorm geven => structuur vervult een rol in de beleving van architectuur
3000 v.Ch: begin van structuur (stonehenge)
1750: industriële revolutie (Watt, Newton, Hooke, Volta…)
Toekomst: REBOOT, The 5 R’s: Refuse, Reduce, Reuse, Repurpose, Recycle
B) Ontwerpen van een structuur
Verschillende inspiratiebronnen:
- natuur - geometrie - context - performance
Aantal voorbeelden => zie ppt
C) Begrijpen van een structuur
- Ingenieurs: kijken naar boven bv. Balk: -------------
- Architecten: kijken naar beneden bv. Balk:
Afmetingen worden altijd in cm weergegeven, behalve staal, in mm
D) Krachten
3 wetten van Newton
1. Traagheidswet: F=m*a
2. Actie=reactie
3. Ingrijpende actiekrachten: - trekkracht (=verlenging)
- drukkracht (=verkorting)
- draaiing
Door ACTIEkrachten ontstaan 4 mogelijke INTERNE krachten
- Druk
- Trek
- Moment
- Schuifkracht
En die veroorzaken op hun beurt 3 soorten REACTIEkrachten
- Horizontale
- Verticale
- Moment
, Een moment kan enkel ontstaan in stijve elementen, momenten kunnen worden
opgenomen door steunpunten.
Soorten Steunpunten Mogelijke reactiekrachten die ze kunnen
opnemen
Rolopleg
Rx
Scharnier
Rx
Ry
Inklemming M
Rx
Ry
Vervormbare elementen kunnen 1 actiekracht overdragen
Niet-vervombare elementen kunnen 3 actiekrachten overdragen
Verschillende elementen worden met elkaar verbonden d.m.v. knopen
2 soorten knopen: 1. Scharnierend: kan draaien, 2 actiekrachten doorgeven
2. Ingeklemd: kan niet draaien, 3 actiekrachten doorgeven
Lasten: 1kN= 100kg
- Puntlast F (in kN)
- Verdeelde last q (in kN/m) => totale last Q(kN)=q*l
- Oppervlakte last q (in kN/m²) => totale last Q(kN)= q*l*b
- Verticale lasten (bv. EG, personen, voertuigen…)
- Horizontale lasten (bv. Windlast, gronddruk, waterdruk, aardbeving…)
- Speciale lasten (bv. Waterdruk, thermische uitzetting…)
E) Oefeningen
