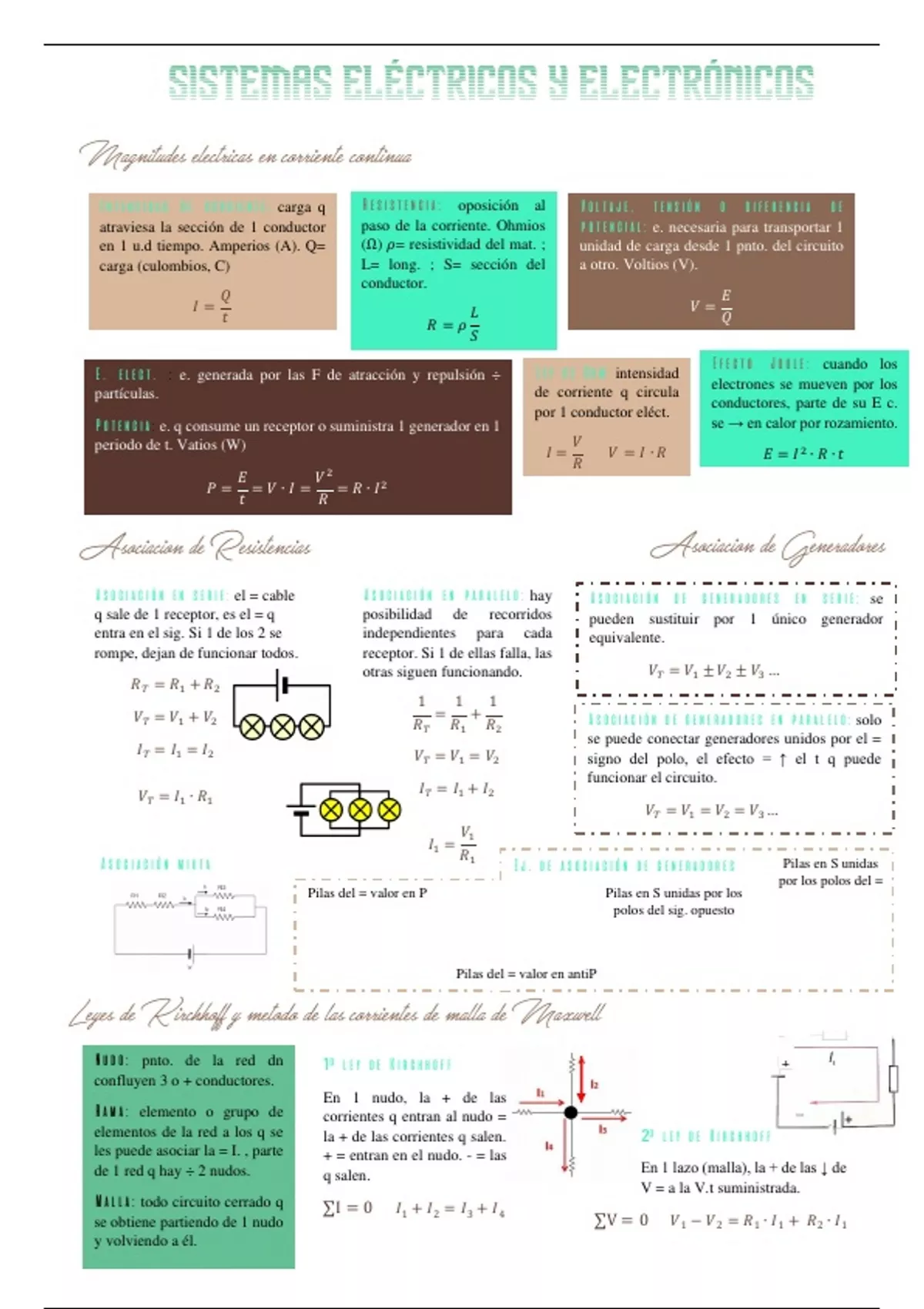

Sistemas eléctricos y electrónicosIntensidad de corriente: carga q Resistencia: oposición al Voltaje, tensión o diferencia de
atraviesa la sección de 1 conductor paso de la corriente. Ohmios potencial: e. necesaria para transportar 1
en 1 u.d tiempo. Amperios (A). Q= (Ω) 𝜌= resistividad del mat. ; unidad de carga desde 1 pnto. del circuito
carga (culombios, C) L= long. ; S= sección del a otro. Voltios (V).
conductor.
𝑄 𝐸
𝐼= 𝐿 𝑉=
𝑡 𝑄
𝑅=𝜌
𝑆
Ley de Ohm: intensidad Efecto Joule: cuando los
E. elect. : e. generada por las F de atracción y repulsión ÷
electrones se mueven por los
partículas. de corriente q circula
conductores, parte de su E c.
por 1 conductor eléct.
Potencia: e. q consume un receptor o suministra 1 generador en 1 se → en calor por rozamiento.
periodo de t. Vatios (W) 𝑉
𝐼= 𝑉 =𝐼∙𝑅 𝐸 = 𝐼2 ∙ 𝑅 ∙ 𝑡
𝑅
2
𝐸 𝑉
𝑃= = 𝑉∙𝐼 = = 𝑅 ∙ 𝐼2
𝑡 𝑅
Asociación en serie: el = cable Asociación en paralelo: hay Asociación de generadores en serie; se
q sale de 1 receptor, es el = q posibilidad de recorridos pueden sustituir por 1 único generador
entra en el sig. Si 1 de los 2 se independientes para cada equivalente.
rompe, dejan de funcionar todos. receptor. Si 1 de ellas falla, las
otras siguen funcionando. 𝑉𝑇 = 𝑉1 ± 𝑉2 ± 𝑉3 …
𝑅𝑇 = 𝑅1 + 𝑅2
1 1 1
𝑉𝑇 = 𝑉1 + 𝑉2 = + Asociación de generadores en paralelo: solo
𝑅𝑇 𝑅1 𝑅2
se puede conectar generadores unidos por el =
𝐼𝑇 = 𝐼1 = 𝐼2 𝑉𝑇 = 𝑉1 = 𝑉2 signo del polo, el efecto = ↑ el t q puede
funcionar el circuito.
𝑉𝑇 = 𝐼1 ∙ 𝑅1 𝐼𝑇 = 𝐼1 + 𝐼2
𝑉𝑇 = 𝑉1 = 𝑉2 = 𝑉3 …
𝑉1
𝐼1 =
𝑅1
Asociación mixta Ej. de asociación de generadores Pilas en S unidas
por los polos del =
Pilas del = valor en P Pilas en S unidas por los sig.
polos del sig. opuesto
Pilas del = valor en antiP
Nudo: pnto. de la red dn 1º ley de Kirchhoff
confluyen 3 o + conductores.
En 1 nudo, la + de las
Rama: elemento o grupo de corrientes q entran al nudo =
elementos de la red a los q se la + de las corrientes q salen. 2º ley de Kirchhoff
les puede asociar la = I. , parte + = entran en el nudo. - = las
de 1 red q hay ÷ 2 nudos. q salen. En 1 lazo (malla), la + de las ↓ de
V = a la V.t suministrada.
Malla: todo circuito cerrado q ∑I = 0 𝐼1 + 𝐼2 = 𝐼3 + 𝐼4
se obtiene partiendo de 1 nudo ∑V = 0 𝑉1 − 𝑉2 = 𝑅1 ∙ 𝐼1 + 𝑅2 ∙ 𝐼1
y volviendo a él.
, Método de las corrientes de malla de Maxwell
Sólo se aplica la 2º ley de
Kirchhoff, consiste en considerar 1
I en cada malla del circuito. Circuitos eléctricos Los circuitos eléctricos constan
de elementos fundamentales.
Las I, sí usamos el método de las Receptores:
mallas, vemos q 𝐼𝐴 = 𝐼1 𝑦 𝐼𝐵 = reciben la e. elect. Generadores: proporcionan la En los circuitos q usan
𝐼3 . La rama común cumple q 𝐼2 = de los generadores. e. elect. necesaria para q los componentes compuestos por
𝐼𝐴 − 𝐼𝐵 . O sea, las ramas comunes electrones se desplacen por materiales semiconductores,
= recorridas por las I q recorren las Motor los circuitos. tm se distingue ÷ componentes
mallas adyacentes. Bombilla R
Pila Batería activos y pasivos.
Zumbador
Conductores: transportan la Elementos de control y
corriente elect. desde los protección: gobiernan el circuito,
generadores a los receptores. permiten o interrumpen el paso de
la corriente elect.
Cable
Pulsador Interruptor
Conmutador Relé Fusible
Componentes pasivos: no actúan sobre el circuito.
Comportamiento = lineal, su curva de tensión- Circuitos con componentes semiconductores
intensidad = recta, (Sí ley de Ohm)
R Condensador
Componentes activos: actúan sobre el circuito
amplificando o cambiando la corriente q pasa por él.
Tienen 1 comportamiento no lineal, su curva de tensión-
= limitan el paso de la corriente por 1 circuito. intensidad, no = recta (No se cumple la ley de Ohm).
Podemos identificar el valor de ellas por 1s anillos de colores q Diodo Transistor
tienen.
Potenciómetro
Resistencias variables / potenciómetros: valor
máx = indicado en el propio componente (1k,
10k…) LDR
Resistencias variables con la luz / LDR: al ↑ la
I de luz, el valor de la R ↓. A + luz, - R. Termistor NTC
Resistencias variables con la tº / termistores:
NTC / PTC, según si su R ↑ ↓ con la tº. Termistor PTC
1 relé = dispositivo electromagnético
Diodo: componente elect. provisto de 2 q actúa como interruptor, controlado
electrodos, ánodo (+) y cátodo (—). Permiten por 1 electroimán. = formado por 2
el paso de la corriente en el sentido + —. circuitos: el d activación (control,
patillas 1 y 2), y el d conmutación
Polarización directa: Án (+) y Cát (—). (potencia, patillas 3 y 4)
Polarización inversa: Án (—) y Cát (+). Permite controlar circuitos con
corrientes + ↑. Tm se usa como
Diodo LED: capaz de emitir luz cuando lo atraviesa 1 conmutador a dist. ya q puede =
corriente. separado del circuito q se quiere
controlar.
1 led nunca debe conectarse direct. a la alimentación, por
la ↑ corriente destruiría el led. Hay q conectarse junto a 1
R en S para protegerlo.
