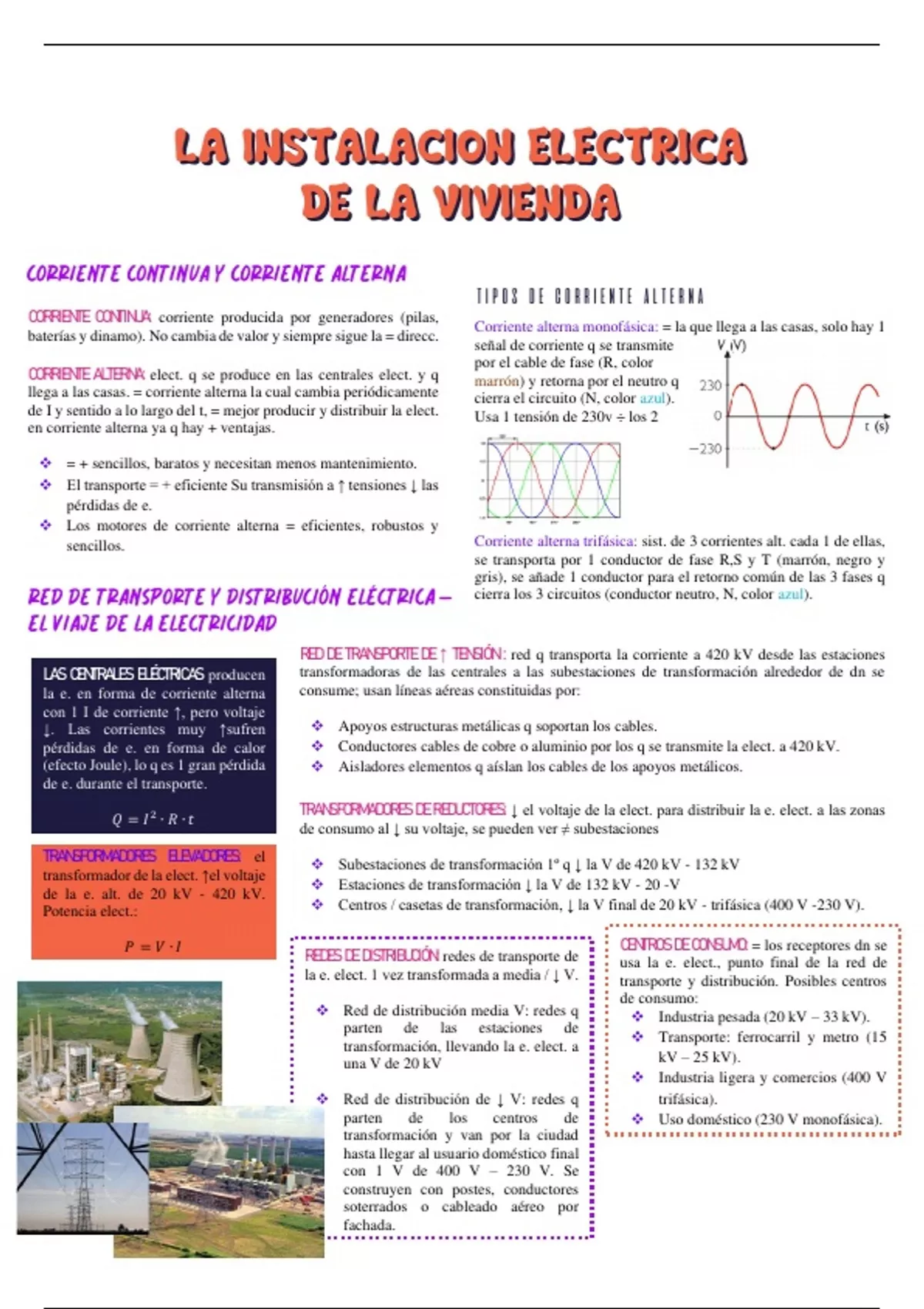

La instalacion electricade la vivienda
TIPOS DE CORRIENTE ALTERNA
CORRIENTE CONTINUA: corriente producida por generadores (pilas, Corriente alterna monofásica: = la que llega a las casas, solo hay 1
baterías y dinamo). No cambia de valor y siempre sigue la = direcc.
señal de corriente q se transmite
por el cable de fase (R, color
CORRIENTE ALTERNA: elect. q se produce en las centrales elect. y q marrón) y retorna por el neutro q
llega a las casas. = corriente alterna la cual cambia periódicamente cierra el circuito (N, color azul).
de I y sentido a lo largo del t, = mejor producir y distribuir la elect. Usa 1 tensión de 230v ÷ los 2
en corriente alterna ya q hay + ventajas.
❖ = + sencillos, baratos y necesitan menos mantenimiento.
❖ El transporte = + eficiente Su transmisión a ↑ tensiones ↓ las
pérdidas de e.
❖ Los motores de corriente alterna = eficientes, robustos y
sencillos. Corriente alterna trifásica: sist. de 3 corrientes alt. cada 1 de ellas,
se transporta por 1 conductor de fase R,S y T (marrón, negro y
gris), se añade 1 conductor para el retorno común de las 3 fases q
cierra los 3 circuitos (conductor neutro, N, color azul).
RED DE TRANSPORTE DE ↑ TENSIÓN : red q transporta la corriente a 420 kV desde las estaciones
LAS CENTRALES ELÉCTRICAS producen transformadoras de las centrales a las subestaciones de transformación alrededor de dn se
la e. en forma de corriente alterna consume; usan líneas aéreas constituidas por:
con 1 I de corriente ↑, pero voltaje
↓. Las corrientes muy ↑sufren ❖ Apoyos estructuras metálicas q soportan los cables.
pérdidas de e. en forma de calor ❖ Conductores cables de cobre o aluminio por los q se transmite la elect. a 420 kV.
(efecto Joule), lo q es 1 gran pérdida ❖ Aisladores elementos q aíslan los cables de los apoyos metálicos.
de e. durante el transporte.
TRANSFORMADORES DE REDUCTORES: ↓ el voltaje de la elect. para distribuir la e. elect. a las zonas
𝑄 = 𝐼2 ∙ 𝑅 ∙ 𝑡
de consumo al ↓ su voltaje, se pueden ver ≠ subestaciones
TRANSFORMADORES ELEVADORES: el ❖ Subestaciones de transformación 1º q ↓ la V de 420 kV - 132 kV
transformador de la elect. ↑el voltaje
❖ Estaciones de transformación ↓ la V de 132 kV - 20 -V
de la e. alt. de 20 kV - 420 kV.
Potencia elect.: ❖ Centros / casetas de transformación, ↓ la V final de 20 kV - trifásica (400 V -230 V).
𝑃 =𝑉∙𝐼 CENTROS DE CONSUMO: = los receptores dn se
REDES DE DISTRIBUCIÓN: redes de transporte de usa la e. elect., punto final de la red de
la e. elect. 1 vez transformada a media / ↓ V. transporte y distribución. Posibles centros
de consumo:
❖ Red de distribución media V: redes q ❖ Industria pesada (20 kV – 33 kV).
parten de las estaciones de
❖ Transporte: ferrocarril y metro (15
transformación, llevando la e. elect. a
una V de 20 kV kV – 25 kV).
❖ Industria ligera y comercios (400 V
❖ Red de distribución de ↓ V: redes q trifásica).
parten de los centros de ❖ Uso doméstico (230 V monofásica).
transformación y van por la ciudad
hasta llegar al usuario doméstico final
con 1 V de 400 V – 230 V. Se
construyen con postes, conductores
soterrados o cableado aéreo por
fachada.
