Apuntes de la asignatura "Luminotecnia" del primer año de la FP "Iluminación, Captación y Tratamiento de la Imagen" o "ICTI", redactados el curso 2023/2024, obteniendo una nota media final de un 8.

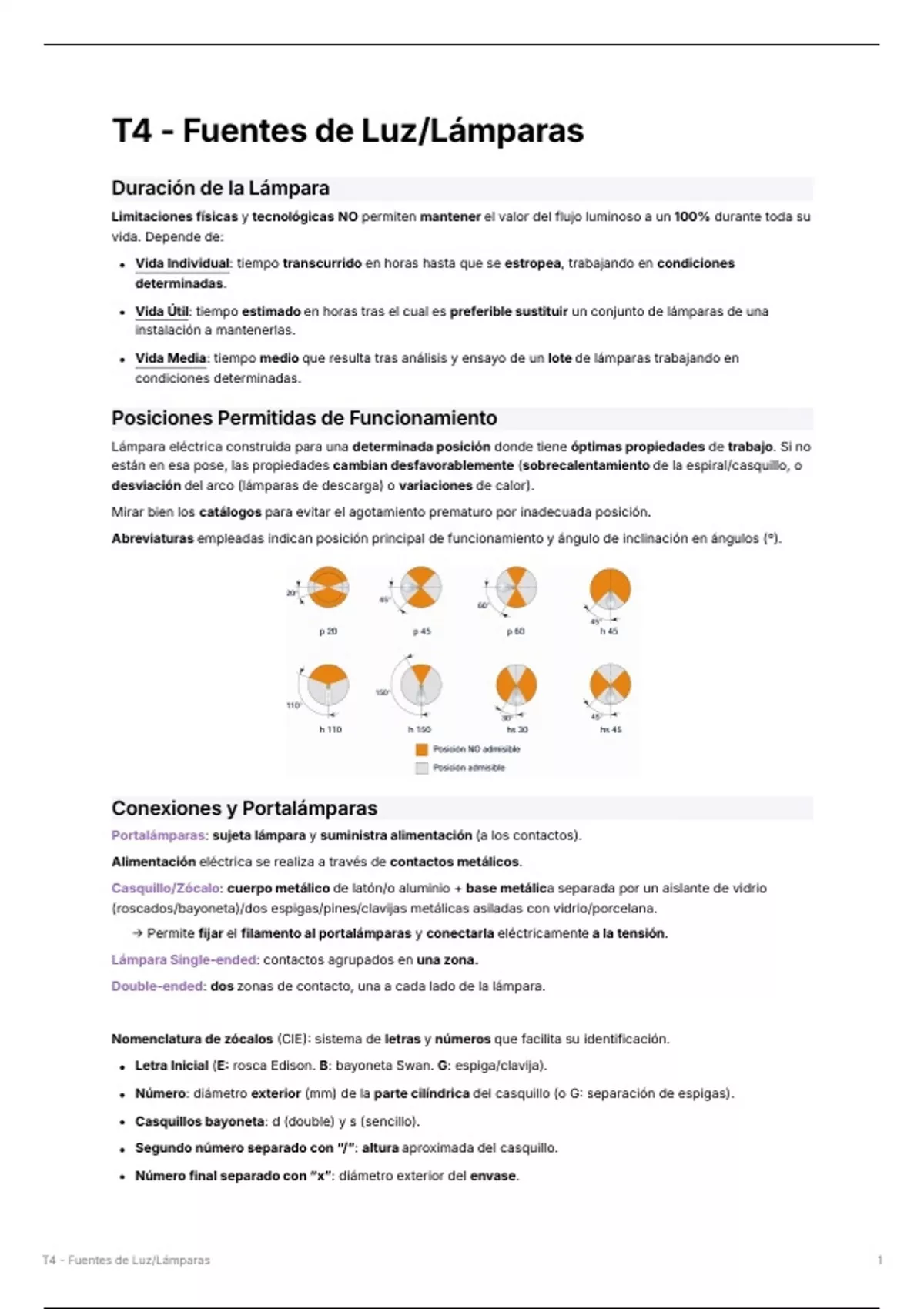

T4 - Fuentes de Luz/Lámparas
Duración de la Lámpara
Limitaciones físicas y tecnológicas NO permiten mantener el valor del flujo luminoso a un 100% durante toda su
vida. Depende de:
Vida Individual: tiempo transcurrido en horas hasta que se estropea, trabajando en condiciones
determinadas.
Vida Útil: tiempo estimado en horas tras el cual es preferible sustituir un conjunto de lámparas de una
instalación a mantenerlas.
Vida Media: tiempo medio que resulta tras análisis y ensayo de un lote de lámparas trabajando en
condiciones determinadas.
Posiciones Permitidas de Funcionamiento
Lámpara eléctrica construida para una determinada posición donde tiene óptimas propiedades de trabajo. Si no
están en esa pose, las propiedades cambian desfavorablemente (sobrecalentamiento de la espiral/casquillo, o
desviación del arco (lámparas de descarga) o variaciones de calor).
Mirar bien los catálogos para evitar el agotamiento prematuro por inadecuada posición.
Abreviaturas empleadas indican posición principal de funcionamiento y ángulo de inclinación en ángulos (º).
Conexiones y Portalámparas
Portalámparas: sujeta lámpara y suministra alimentación (a los contactos).
Alimentación eléctrica se realiza a través de contactos metálicos.
Casquillo/Zócalo: cuerpo metálico de latón/o aluminio + base metálica separada por un aislante de vidrio
(roscados/bayoneta)/dos espigas/pines/clavijas metálicas asiladas con vidrio/porcelana.
→ Permite fijar el filamento al portalámparas y conectarla eléctricamente a la tensión.
Lámpara Single-ended: contactos agrupados en una zona.
Double-ended: dos zonas de contacto, una a cada lado de la lámpara.
Nomenclatura de zócalos (CIE): sistema de letras y números que facilita su identificación.
Letra Inicial (E: rosca Edison. B: bayoneta Swan. G: espiga/clavija).
Número: diámetro exterior (mm) de la parte cilíndrica del casquillo (o G: separación de espigas).
Casquillos bayoneta: d (double) y s (sencillo).
Segundo número separado con “/”: altura aproximada del casquillo.
Número final separado con “x”: diámetro exterior del envase.
T4 - Fuentes de Luz/Lámparas 1
, Tipos de Lámparas
TIPO FUENTE DE LUZ RENDIMIENTO (lm/w)
Lámpara Incandescencia 13-18
Lámpara Halógena 20-35
Fluorescencia Estándar 74
Fluorescencia de Trifósforo 80-100
Halogenuro Metálico 80-100
LED 85-150 hasta 200
Incandescente/Incandescencia/Tungsteno
Filamento de tungsteno (ubicado dentro de una cápsula de vidrio llena de gas inerte (argón) evita que se
queme rápidamente)) se calienta hasta que emite luz visible.
Luz cálida y agradable, parecida a luz natural.
Económicas.
Ineficientes energéticamente: 5-10% luz, resto calor.
Vida útil corta: 1000 horas.
Se sustituye por fluorescentes compactas (CFI) y LED.
Halógenas/Cuarzos
Ciclo de regeneración del halógeno: tungsteno se evapora, se combina con el bromo → bromuro de wolframio.
Paredes de la ampolla muy calientes, bromuro NO se deposita en ellas y permanece gaseoso. Contacta con el
filamento caliente, bromuro se descompone en tungsteno (que se deposita de nuevo en el filamento) y el bromo
se mezcla con el gas de relleno (argón).
→ Evita pérdida de brillo por ennegrecimiento (aunque NO extiende vida útil → partículas de tungsteno NO
regresan al lugar exacto donde se evaporaron). Para el ciclo, lámpara muy caliente (por eso más pequeña y
compacta).
Gas relleno (argón): aumenta eficiencia y prolonga vida útil. Gases inertes: evita oxidación filamento y
degradado rápido y reduce evaporación de tungsteno. En halógenas: gas incluye halógeno (bromo).
Ampolla: hecha de cristal especial (cuarzo).
Uso: cine, TV
Descarga
Producen luz mediante descarga de un gas o vapor a alta presión entre dos electrodos.
Partes tubo fluorescentes:
T4 - Fuentes de Luz/Lámparas 2
