Apuntes de la asignatura "Luminotecnia" del primer año de la FP "Iluminación, Captación y Tratamiento de la Imagen" o "ICTI", redactados el curso 2023/2024, obteniendo una nota media final de un 8.

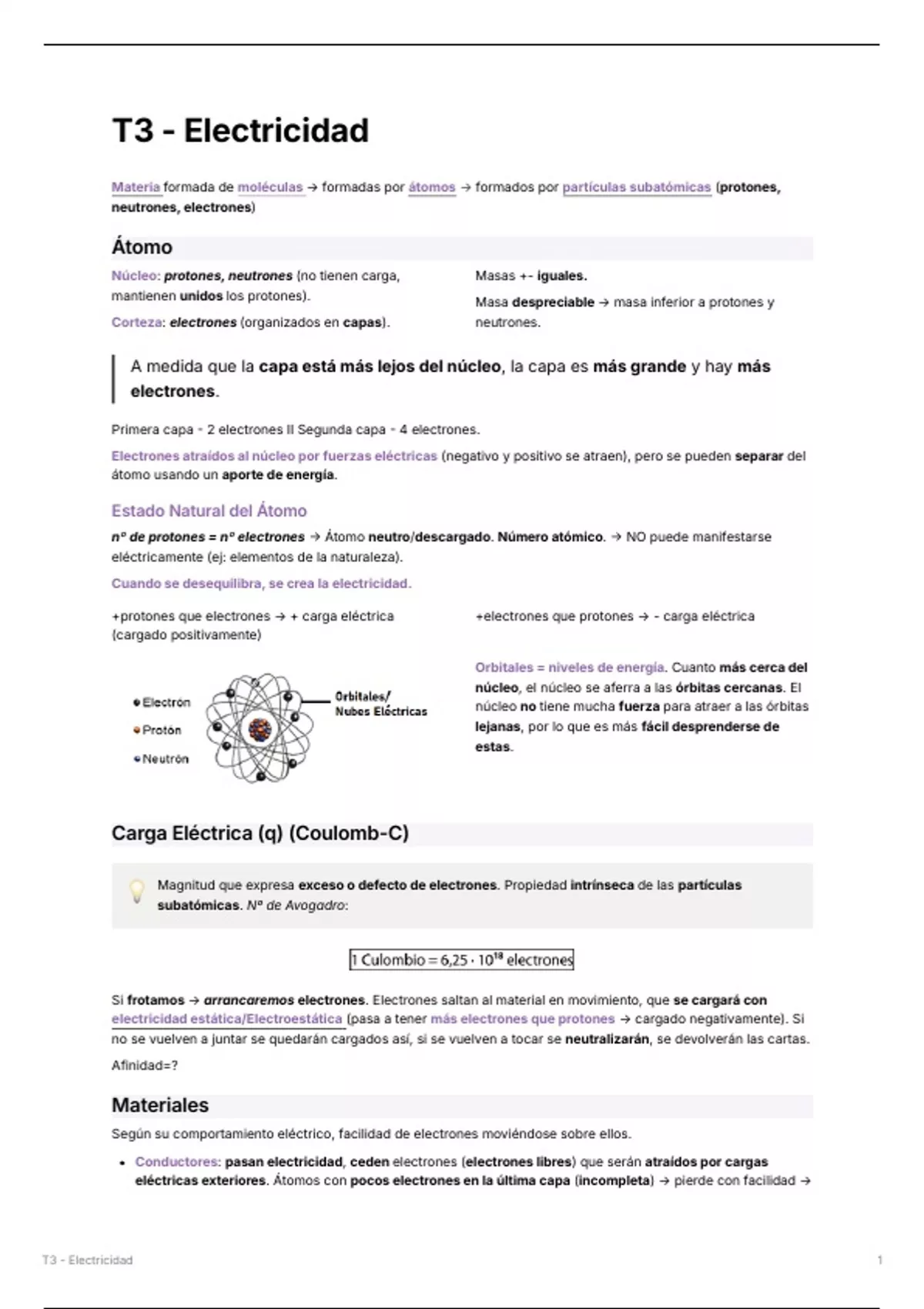

T3 - Electricidad
Materia formada de moléculas → formadas por átomos → formados por partículas subatómicas (protones,
neutrones, electrones)
Átomo
Núcleo: protones, neutrones (no tienen carga, Masas +- iguales.
mantienen unidos los protones). Masa despreciable → masa inferior a protones y
Corteza: electrones (organizados en capas). neutrones.
A medida que la capa está más lejos del núcleo, la capa es más grande y hay más
electrones.
Primera capa - 2 electrones II Segunda capa - 4 electrones.
Electrones atraídos al núcleo por fuerzas eléctricas (negativo y positivo se atraen), pero se pueden separar del
átomo usando un aporte de energía.
Estado Natural del Átomo
nº de protones = nº electrones → Átomo neutro/descargado. Número atómico. → NO puede manifestarse
eléctricamente (ej: elementos de la naturaleza).
Cuando se desequilibra, se crea la electricidad.
+protones que electrones → + carga eléctrica +electrones que protones → - carga eléctrica
(cargado positivamente)
Orbitales = niveles de energía. Cuanto más cerca del
núcleo, el núcleo se aferra a las órbitas cercanas. El
núcleo no tiene mucha fuerza para atraer a las órbitas
lejanas, por lo que es más fácil desprenderse de
estas.
Carga Eléctrica (q) (Coulomb-C)
💡 Magnitud que expresa exceso o defecto de electrones. Propiedad intrínseca de las partículas
subatómicas. Nº de Avogadro:
Si frotamos → arrancaremos electrones. Electrones saltan al material en movimiento, que se cargará con
electricidad estática/Electroestática (pasa a tener más electrones que protones → cargado negativamente). Si
no se vuelven a juntar se quedarán cargados así, si se vuelven a tocar se neutralizarán, se devolverán las cartas.
Afinidad=?
Materiales
Según su comportamiento eléctrico, facilidad de electrones moviéndose sobre ellos.
Conductores: pasan electricidad, ceden electrones (electrones libres) que serán atraídos por cargas
eléctricas exteriores. Átomos con pocos electrones en la última capa (incompleta) → pierde con facilidad →
T3 - Electricidad 1
, se cargan positivamente. Ej: cobre, oro, plata, metal.
Aislantes: no dejan pasar electricidad (NO electrones libres). Electrones unidos con fuerza al núcleo y es
difícil/imposible sacarlos de su órbita. Ej: plástico, madera, cristal, aire.
Semiconductores: dejan pasar en determinadas condiciones. Ej: Silicio, germanio.
P = IxV P (w) = I (A) x V (Voltios (V))
Corriente Eléctrica/Electricidad
💡 Desplazamiento de los electrones desde una carga negativa hacia una carga positiva exterior. Paso
ordenado de electrones a través de un conductor.
Electroestático: circulación de cargas/electrones. Proceso Continuo: corriente eléctrica.
Positivo y Negativo = atracción. Misma carga = repeler.
Electrones circulan del polo negativo al positivo, pero suele considerarse al revés.
La carga se desplaza a la velocidad de la luz, pero el electrón lo hace más lento.
Tipos de Corriente Eléctrica (ACDC)
Continua/Constante (CC II DC)
Flujo continuo de electrones en 1 sola dirección entre 2 puntos de distinto potencial, voltaje (VCC) invariable en
el tiempo.
Medios de obtención: químicos, mecánicos, fotovoltaicos, en aparatos de baja tensión (hasta 24 voltios).
Extremos fijos: extremo positivo siempre positivo, etc.
Mayor control sobre los electrones.
Ej alterna a continua: fuentes de alimentación (cargador móvil). Voltaje constante → NO interrumpirlo →
chispazo.
Alterna (CA II AC)
Cambia de dirección (extremos NO fijos), o varía cantidad de electrones. Frecuencia (Hz): veces que cambia el
extremo de positivo a negativo (…) en un segundo.
No es la misma corriente alterna en todos los países (enchufes, agujeros, distintos). Ej España: 22-230 V y 50 Hz.
Métodos: alternador, inversor (de continua a alterna).
Ventaja: cada ciclo el valor de la tensión pasa por 0 → interrupción NO peligrosa.
Transformadores: aumenta/disminuye voltaje. Se transporta a grandes distancias con poca pérdida de
energía.
Onda Senoidal/Soleidal Vmax/Vp (Valor Pico): valor máximo (+ y -).
Vi (Valor Instantáneo): valor concreto en un momento
determinado.
Ve (Valor Eficaz): valor en que la corriente es más
eficaz sin llegar a saturarse/forzarse. Valor por el
T3 - Electricidad 2
