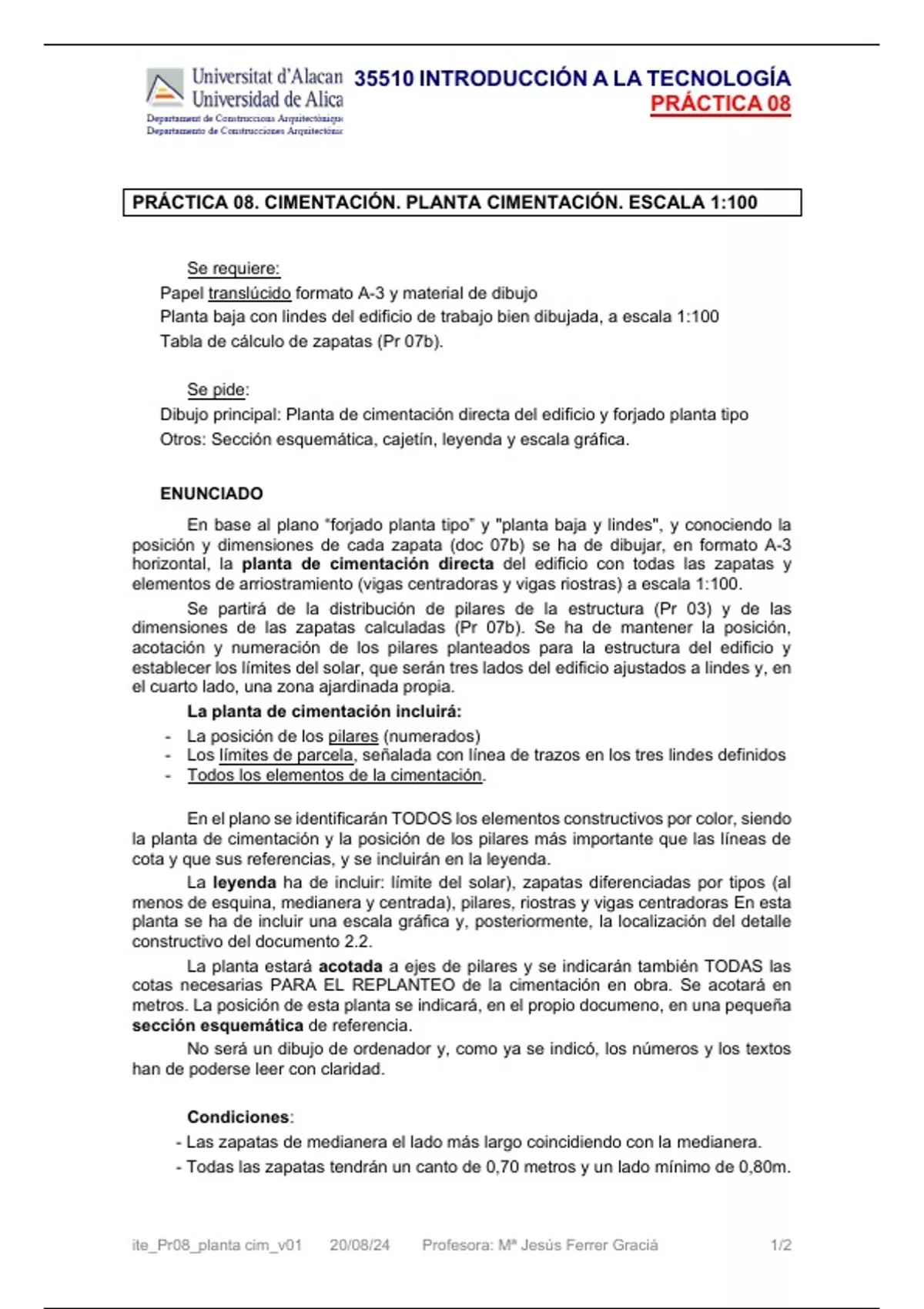

35510 INTRODUCCIÓN A LA TECNOLOGÍAPRÁCTICA 08
PRÁCTICA 08. CIMENTACIÓN. PLANTA CIMENTACIÓN. ESCALA 1:100
Se requiere:
Papel translúcido formato A-3 y material de dibujo
Planta baja con lindes del edificio de trabajo bien dibujada, a escala 1:100
Tabla de cálculo de zapatas (Pr 07b).
Se pide:
Dibujo principal: Planta de cimentación directa del edificio y forjado planta tipo
Otros: Sección esquemática, cajetín, leyenda y escala gráfica.
ENUNCIADO
En base al plano “forjado planta tipo” y "planta baja y lindes", y conociendo la
posición y dimensiones de cada zapata (doc 07b) se ha de dibujar, en formato A-3
horizontal, la planta de cimentación directa del edificio con todas las zapatas y
elementos de arriostramiento (vigas centradoras y vigas riostras) a escala 1:100.
Se partirá de la distribución de pilares de la estructura (Pr 03) y de las
dimensiones de las zapatas calculadas (Pr 07b). Se ha de mantener la posición,
acotación y numeración de los pilares planteados para la estructura del edificio y
establecer los límites del solar, que serán tres lados del edificio ajustados a lindes y, en
el cuarto lado, una zona ajardinada propia.
La planta de cimentación incluirá:
- La posición de los pilares (numerados)
- Los límites de parcela, señalada con línea de trazos en los tres lindes definidos
- Todos los elementos de la cimentación.
En el plano se identificarán TODOS los elementos constructivos por color, siendo
la planta de cimentación y la posición de los pilares más importante que las líneas de
cota y que sus referencias, y se incluirán en la leyenda.
La leyenda ha de incluir: límite del solar), zapatas diferenciadas por tipos (al
menos de esquina, medianera y centrada), pilares, riostras y vigas centradoras En esta
planta se ha de incluir una escala gráfica y, posteriormente, la localización del detalle
constructivo del documento 2.2.
La planta estará acotada a ejes de pilares y se indicarán también TODAS las
cotas necesarias PARA EL REPLANTEO de la cimentación en obra. Se acotará en
metros. La posición de esta planta se indicará, en el propio documeno, en una pequeña
sección esquemática de referencia.
No será un dibujo de ordenador y, como ya se indicó, los números y los textos
han de poderse leer con claridad.
Condiciones:
- Las zapatas de medianera el lado más largo coincidiendo con la medianera.
- Todas las zapatas tendrán un canto de 0,70 metros y un lado mínimo de 0,80m.
ite_Pr08_planta cim_v01 20/08/24 Profesora: Mª Jesús Ferrer Graciá 1/2
