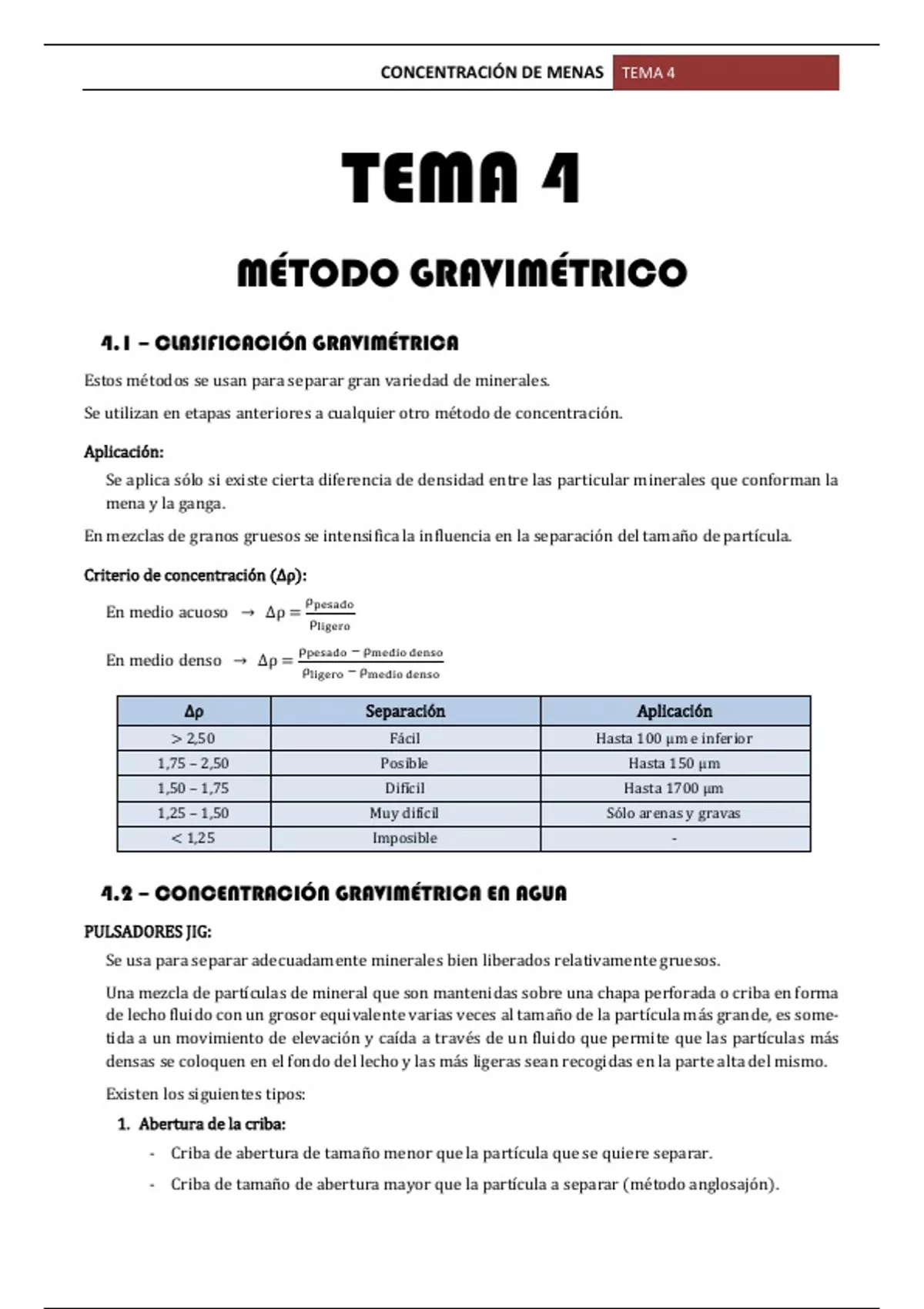

TEMA 4
MÉTODO GRAVIMÉTRICO
4.1 – CLASIFICACIÓN GRAVIMÉTRICA
Estos métodos se usan para separar gran variedad de minerales.
Se utilizan en etapas anteriores a cualquier otro método de concentración.
Aplicación:
Se aplica sólo si existe cierta diferencia de densidad entre las particular minerales que conforman la
mena y la ganga.
En mezclas de granos gruesos se intensifica la influencia en la separación del tamaño de partícula.
Criterio de concentración (Δρ):
ρpesado
En medio acuoso → Δρ =
ρligero
ρpesado − ρmedio denso
En medio denso → Δρ =
ρligero − ρmedio denso
Δρ Separación Aplicación
> 2,50 Fácil Hasta 100 μm e inferior
1,75 – 2,50 Posible Hasta 150 μm
1,50 – 1,75 Difícil Hasta 1700 μm
1,25 – 1,50 Muy difícil Sólo arenas y gravas
< 1,25 Imposible -
4.2 – CONCENTRACIÓN GRAVIMÉTRICA EN AGUA
PULSADORES JIG:
Se usa para separar adecuadamente minerales bien liberados relativamente gruesos.
Una mezcla de partículas de mineral que son mantenidas sobre una chapa perforada o criba en forma
de lecho fluido con un grosor equivalente varias veces al tamaño de la partícula más grande, es some-
tida a un movimiento de elevación y caída a través de un fluido que permite que las partículas más
densas se coloquen en el fondo del lecho y las más ligeras sean recogidas en la parte alta del mismo.
Existen los siguientes tipos:
1. Abertura de la criba:
- Criba de abertura de tamaño menor que la partícula que se quiere separar.
- Criba de tamaño de abertura mayor que la partícula a separar (método anglosajón).
, CONCENTRACIÓN DE MENAS TEMA 4
2. Movimiento:
- Jigs de criba móvil.
- Jigs de criba fija.
3. En función del diseño de sus componentes:
- La criba.
- El tanque.
- El dispositivo que genera la pulsación y la sección.
- El sistema para modelar la forma de la onda.
- El sistema para regular el flujo ascendente.
- El tipo de alimentación.
- El sistema de extracción.
Otros tipos de JIGS:
- Jig neumático Stump Air-Flow:
Emplea el aire como fluido de separación.
Se emplea para la recuperación del carbón.
- Jig Kelsey:
Emplea agua y fuerza centrífuga.
Ventajas de los JIGS:
- No se requieren fluidos muy densos.
- Se pueden tratar partículas gruesas.
Limitaciones de los JIGS:
- Problemas si los materiales difieren en sus densidades menos del 10%.
- No vale para materiales excesivamente graduados.
- No es bueno para separar materiales de densidades bajas.
EQUIPOS MEDIANTE LÁMINA FLUYENTE:
La separación de las partículas en los medios citados a continuación se produce en el seno de una lá-
mina fluyente, capa de agua que se mueve lentamente sobre una superficie.
El movimiento de las partículas en una lámina se produce en dos zonas:
- En el seno de la lámina.
- En contacto con la superficie.
El agua arrastra más fácilmente los granos ligeros y pequeños, produciéndose ya una primera segre-
gación en función del tamaño y de la densidad.
Avanzan más rápido las partículas más grandes y ligeras; a igual densidad, se mueven más rápido las
grandes; a igual tamaño, se mueven más rápido las ligeras.
