1. Planos propios del proyecto
2. Definición geométrica de la planta de un proyecto lineal
3. Ejes y puntos de obra
4. Planos topográficos de base
5. Ajuste de una malla a partir de datos gráficos
6. Topografía de apoyo

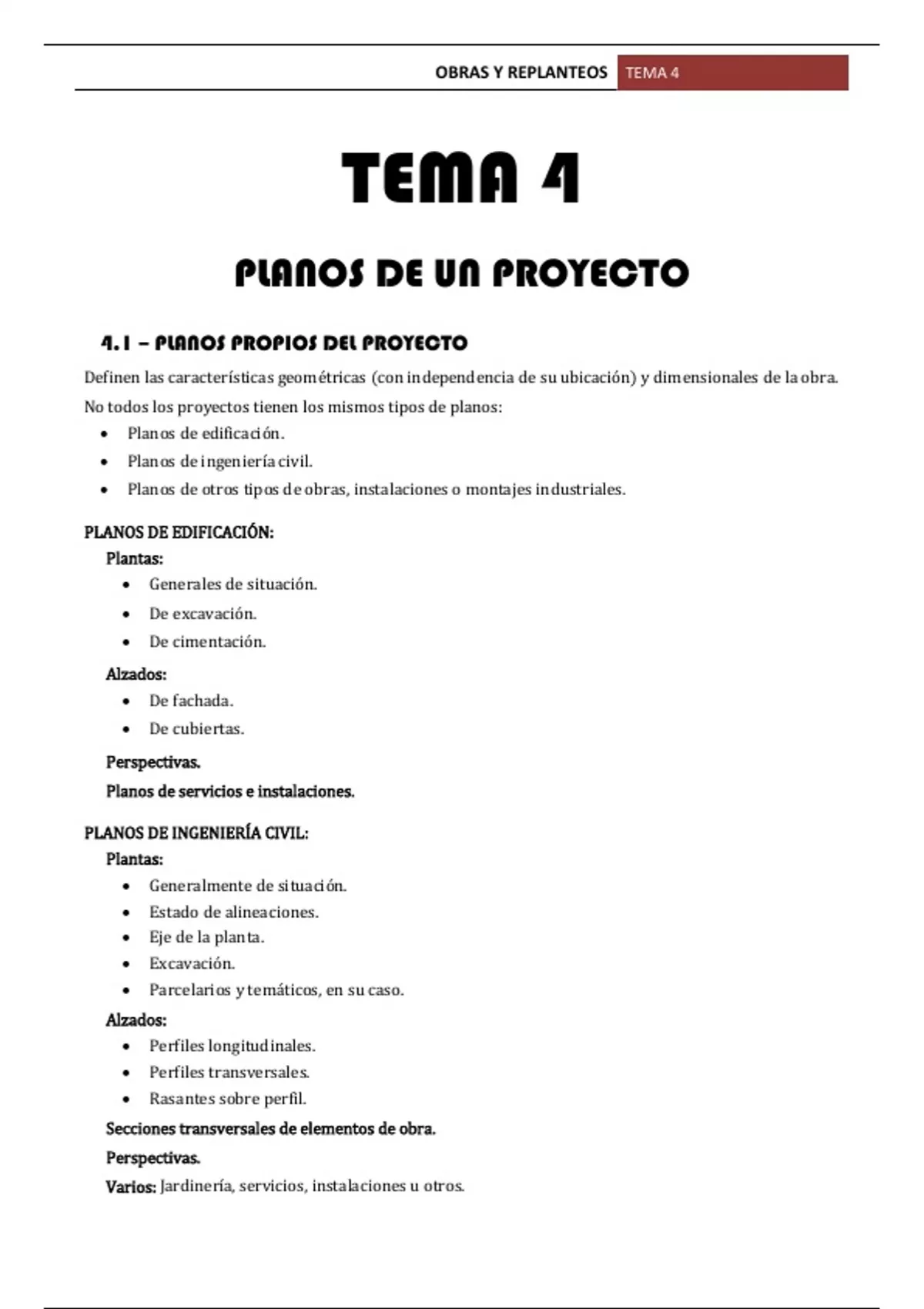

TEMA 4
PLANOS DE UN PROYECTO
4.1 – PLANOS PROPIOS DEL PROYECTO
Definen las características geométricas (con independencia de su ubicación) y dimensionales de la obra.
No todos los proyectos tienen los mismos tipos de planos:
Planos de edificación.
Planos de ingeniería civil.
Planos de otros tipos de obras, instalaciones o montajes industriales.
PLANOS DE EDIFICACIÓN:
Plantas:
Generales de situación.
De excavación.
De cimentación.
Alzados:
De fachada.
De cubiertas.
Perspectivas.
Planos de servicios e instalaciones.
PLANOS DE INGENIERÍA CIVIL:
Plantas:
Generalmente de situación.
Estado de alineaciones.
Eje de la planta.
Excavación.
Parcelarios y temáticos, en su caso.
Alzados:
Perfiles longitudinales.
Perfiles transversales.
Rasantes sobre perfil.
Secciones transversales de elementos de obra.
Perspectivas.
Varios: Jardinería, servicios, instalaciones u otros.
, OBRAS Y REPLANTEOS TEMA 4
4.2 – DEFINICIÓN GEOMÉTRICA DE LA PLANTA DE UN PROYECTO LINEAL
Está compuesta de ejes rectos y curvos de diversos tipos.
Los ejes rectos son básicos en la definición de cualquier planta, y a ellos se refieren, adaptan o ajustan
las curvas.
En el caso de proyectos de edificación estos ejes suelen ser rectos y ortogonales, la mayoría de las veces,
y representan los ejes de simetría de excavaciones, cimentaciones, pilares de la estructura u otros ele-
mentos de cualquier obra.
En el caso de un proyecto de ingeniería, de una obra pública lineal (carretera, canal) conviene hacer
mención de dos tipos de planos de planta específicos de estos tipos de proyectos:
El estado de alineaciones: Plano en el que se determinan de forma básica las características geo-
métricas-dimensionales de la planta de un proyecto lineal.
El eje secuencial: Se obtienen coordenadas de puntos del eje de la planta considerando un interva-
lo de separación (secuencia) de longitud “d” (constante o variable) a lo largo de los tramos rectos
o desarrollos lineales de sus curvas, dando lugar a un eje compuesto por una sucesión de puntos.
4.3 – EJES Y PUNTOS DE OBRA
Planta de un edificio en el que se representan las zapatas de cimentación:
Elementos a considerar:
Ejes de obra: Básicos o principales; y secundarios.
Puntos de obra: Básicos o principales; y concretos.
EJES DE OBRA:
Ejes básicos:
Aquellos, normalmente perimetrales, que delimitan la obra de forma básica A-A’ parale-lo a B-B’ y
los puntos C-C’ paralelos a D-D’. En ocasiones la obra tiene un eje único principal o funda-mental al
que se refiere toda ella.
Ejes secundarios: Aquellos intermedios.
PUNTOS DE OBRA:
Puntos básicos:
Los que determinan la obra de una forma básica, resultantes de la intersección de los ejes
principales. En algunos proyectos hay solo un punto básico (punto fundamental).
Puntos concretos: Los resultantes de la intersección de los ejes secundarios.
Puntos de obra en ingeniería.
Puntos singulares: Aquellos en los que se produce un cambio del tipo de alineación.
DISTANCIA AL ORIGEN:
Nos permite situar cualquier punto del eje central del estado de alineaciones, definirlo espacialmente y
localizarlo dentro del conjunto general de puntos de obra.
