Dit document bevat alle theorie van alle geziene lessen (Sandy, Nelly en Peter). in dit document staan ook afbeeldingen en uitgewerkte oefeningen van in de les. Ook lesnotities zitten hierin. Dit is dus echt alles wat te kennen en kunnen is voor het examen.

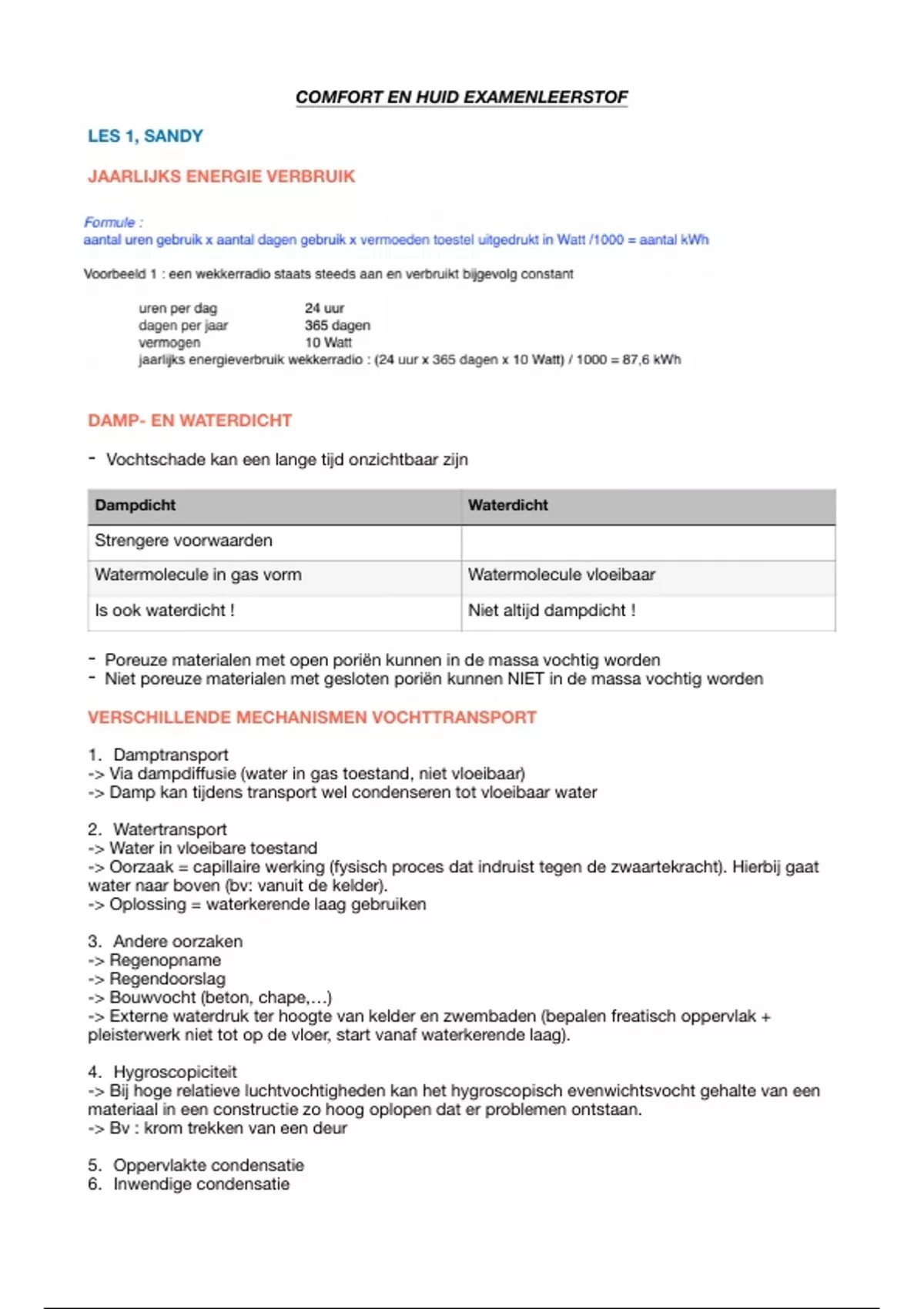

- Poreuze materialen met open poriën kunnen in de massa vochtig worden
- Niet poreuze materialen met gesloten poriën kunnen NIET in de massa vochtig worden
VERSCHILLENDE MECHANISMEN VOCHTTRANSPORT
1. Damptransport
-> Via dampdi usie (water in gas toestand, niet vloeibaar)
-> Damp kan tijdens transport wel condenseren tot vloeibaar water
2. Watertransport
-> Water in vloeibare toestand
-> Oorzaak = capillaire werking (fysisch proces dat indruist tegen de zwaartekracht). Hierbij gaat
water naar boven (bv: vanuit de kelder).
-> Oplossing = waterkerende laag gebruiken
3. Andere oorzaken
-> Regenopname
-> Regendoorslag
-> Bouwvocht (beton, chape,…)
-> Externe waterdruk ter hoogte van kelder en zwembaden (bepalen freatisch oppervlak +
pleisterwerk niet tot op de vloer, start vanaf waterkerende laag).
4. Hygroscopiciteit
-> Bij hoge relatieve luchtvochtigheden kan het hygroscopisch evenwichtsvocht gehalte van een
materiaal in een constructie zo hoog oplopen dat er problemen ontstaan.
-> Bv : krom trekken van een deur
5. Oppervlakte condensatie
6. Inwendige condensatie
Oppervlakte condensatie :
- Condensatie zichtbaar op het oppervlak
- Veelvuldig oppervlakte condensatie = schimmelvorming
Inwendige condensatie :
- Binnenin een constructie
- Lang onzichtbaar
FYSISCHE BENADERING VAN WATERDAMP IN DE LUCHT
- Lucht kan een bepaalde hoeveelheid waterdamp bevatten.
- Lucht = mengsel van droge lucht (luchtdruk) en waterdamp (dampdruk)
- Waterdamp wordt opgenomen door de droge lucht
- Maximale hoeveelheid waterdamp opgenomen = lucht is verzadigd. Nog meer waterdamp =
waterdruppels
- Maximale hoeveelheid is afhankelijk van de temperatuur. Warme lucht kan meer waterdamp
opnemen.
- Lagere temperatuur = minder waterdamp opnemen.
Werkelijke dampdruk p = in Pascal (Newton/m^2)
Maximale dampdruk = verzadigingsspanning p’
PRINCIPE VERZADIGING
Relatieve luchtvochtigheid wordt uitgedrukt in %.
Werkelijke dampdruk bepalen aan de hand van deze formule + tabel in pdf :
Als je de werkelijke dampdruk binnen wil verlagen :
1) Vochtproductie verminderen
2) Meer ventileren
3) Combinatie van beide
BINNENKLIMAATKLASSE
Gebeurt op basis van jaargemiddelde dampdrukken.
- Gezien de ventilatie norm worden meer risico’s uitgesloten.
,VERSCHIL ISOBARE EN ISOTHERME MANIER
Relatieve luchtvochtigheid > 100% = condensatie !
Onder de verzadigingscurve is condensatie
mogelijk.
Elke snijding met de curve = condensatie.
2 manieren om tot verzadiging van damp in lucht de bekomen :
1) Isotherme manier (constante temperatuur)
-> Niets aan de temperatuur veranderen
-> Waterdamp toevoegen
-> Werkelijke dampdruk p stijgt tot de maximale dampdruk p’
-> Nog meer waterdamp toevoegen = condensatie
2) Isobare manier (constante druk)
-> Niets aan de druk veranderen
-> Temperatuur verlagen = minder waterdamp opnemen
-> Temperatuur waarbij verzadiging wordt bereikt = dauwpuntstemperatuur Td
-> Temperatuur nog meer verlagen = condensatie + verlaging dampdruk
Werkelijke toestandsverandering is een combinatie van beide manieren !
OPPERVLAKTE CONDENSATIE EN SCHIMMMELVORMING
Oppervlakte condensatie is een gevolg van :
- Woonvocht
- Temperatuur verschil binnen en buiten
- Bouwfysische eigenschappen van de constructie elementen
Temperatuur verschil + bouwfysische eigenschappen bepalen de temperatuur op het binnen
oppervlak Toi.
Bij oppervlakte condensatie is de normaal aanwezig binnenlucht temperatuur aan Toi zodanig
afgekoeld dat de dampdruk binnen condenseert omdat de temperatuur op het binnenvlak (Toi)
lager ligt dan het dauwpuntstemperatuur (Td). Gevolg = schimmel.
Schimmel doet zich ook voor als er een lagere RV is aan het binnen oppervlak.
-> Schimmel = sneller dan oppervlakte condensatie
BEÏNVLOEDENDE FACTOREN OPPERVLAKTE CONDENSATIE
1. Temperatuur aan binnen oppervlak Toi
2. Werkelijke dampdruk binnen p
Formule Toi :
, Toi daalt als :
- Ti daalt
- U stijgt (warmte weerstand)
- Te daalt
Formule dampdruk binnen p :
Hoe hoger pi, hoe hoger het risico op oppervlakte condensatie.
Pi is afhankelijk van de levenswijze en de klimaatklasse.
Pi daalt als :
- Vocht productie binnen daalt
- Meer ventileren
- Combinatie
OEFENING BEPALEN RISICO OP OPPERVLAKTE CONDENSATIE
1) Dampdruk binnen bepaald met formule van RV
2) Bepaling U waarde van enkel glas
3) Temperatuur op binnen oppervlak raam bepalen (Toi)
4) Verzadigingsspanning bij Toi op binnen oppervlak berekenen
