Dit document bestaat uit 22 pagina's waarin de theorie van het vak Mechanische Componenten overlopen wordt. Het gaat hier om een opsomming en korte uitleg van alle termen die in de powerpoint en cursus aan bod komen en te kennen zijn. Hiermee kan je snel de theorie overlopen en verder, met de juist...

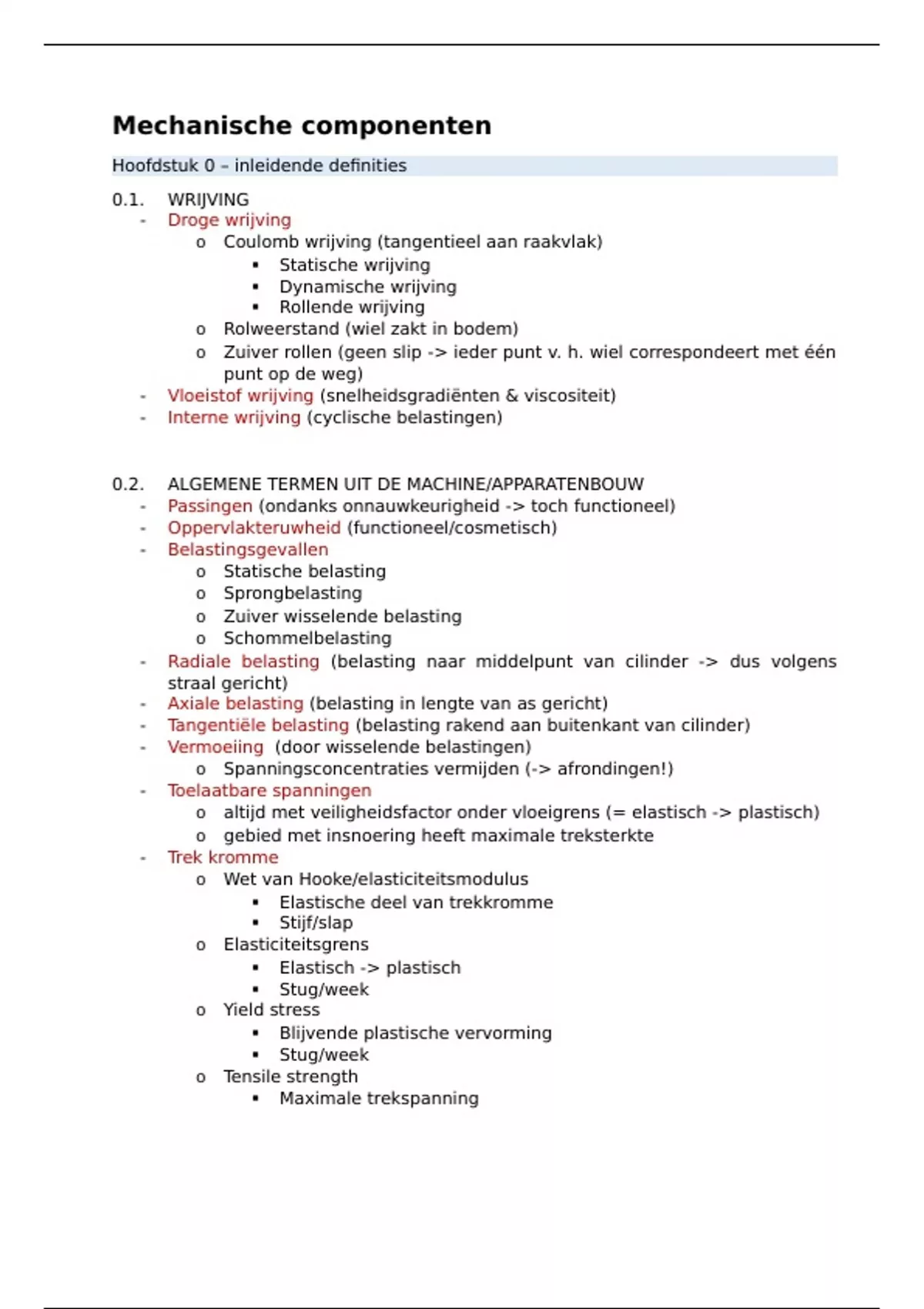

Mechanische componenten
Hoofdstuk 0 – inleidende definities
0.1. WRIJVING
- Droge wrijving
o Coulomb wrijving (tangentieel aan raakvlak)
Statische wrijving
Dynamische wrijving
Rollende wrijving
o Rolweerstand (wiel zakt in bodem)
o Zuiver rollen (geen slip -> ieder punt v. h. wiel correspondeert met één
punt op de weg)
- Vloeistof wrijving (snelheidsgradiënten & viscositeit)
- Interne wrijving (cyclische belastingen)
0.2. ALGEMENE TERMEN UIT DE MACHINE/APPARATENBOUW
- Passingen (ondanks onnauwkeurigheid -> toch functioneel)
- Oppervlakteruwheid (functioneel/cosmetisch)
- Belastingsgevallen
o Statische belasting
o Sprongbelasting
o Zuiver wisselende belasting
o Schommelbelasting
- Radiale belasting (belasting naar middelpunt van cilinder -> dus volgens
straal gericht)
- Axiale belasting (belasting in lengte van as gericht)
- Tangentiële belasting (belasting rakend aan buitenkant van cilinder)
- Vermoeiing (door wisselende belastingen)
o Spanningsconcentraties vermijden (-> afrondingen!)
- Toelaatbare spanningen
o altijd met veiligheidsfactor onder vloeigrens (= elastisch -> plastisch)
o gebied met insnoering heeft maximale treksterkte
- Trek kromme
o Wet van Hooke/elasticiteitsmodulus
Elastische deel van trekkromme
Stijf/slap
o Elasticiteitsgrens
Elastisch -> plastisch
Stug/week
o Yield stress
Blijvende plastische vervorming
Stug/week
o Tensile strength
Maximale trekspanning
, Sterk/zwak
o Breuk
Bros/taai
0.3. KORTE INLEDING IN DE STERKTELEER
- 6 basis belastingsgevallen
o Belasting op trek (in een willekeurige normaaldoorsnede, worden de
deeltjes uit elkaar getrokken)
o Belasting op druk (in een willekeurige normaaldoorsnede, worden de
deeltjes op elkaar gedrukt)
o Belasting op knik (normaaldoorsnede is klein t.o.v. het profiel,
waardoor de staaf zijdelings in de zwakste richting zal uitknikken)
, o Belasting op afschuiving (in een willekeurige normaaldoorsnede,
werken 2 tegengestelde krachten (-> dwarskrachten))
o Belasting op buiging (in een willekeurig vlak loodrecht op de
normaaldoorsnede, werkt een kracht of moment -> doorbuiging van de
staaf)
o Belasting op wringing (in een willekeurige normaaldoorsnede, wordt
de staaf belast door een wringend moment)
- Spanningen
o Normaalspanningen (loodrecht op de normaaldoorsnede)
Trekspanning
Drukspanning
Speciaal geval (vlaktedruk/contactspanning)
Knikspanning
4 belastingsgevallen
o Beide zijden scharnierend bevestigd
o Beide zijden ingeklemd
o 1 zijde scharnierend, 1 zijde ingeklemd
