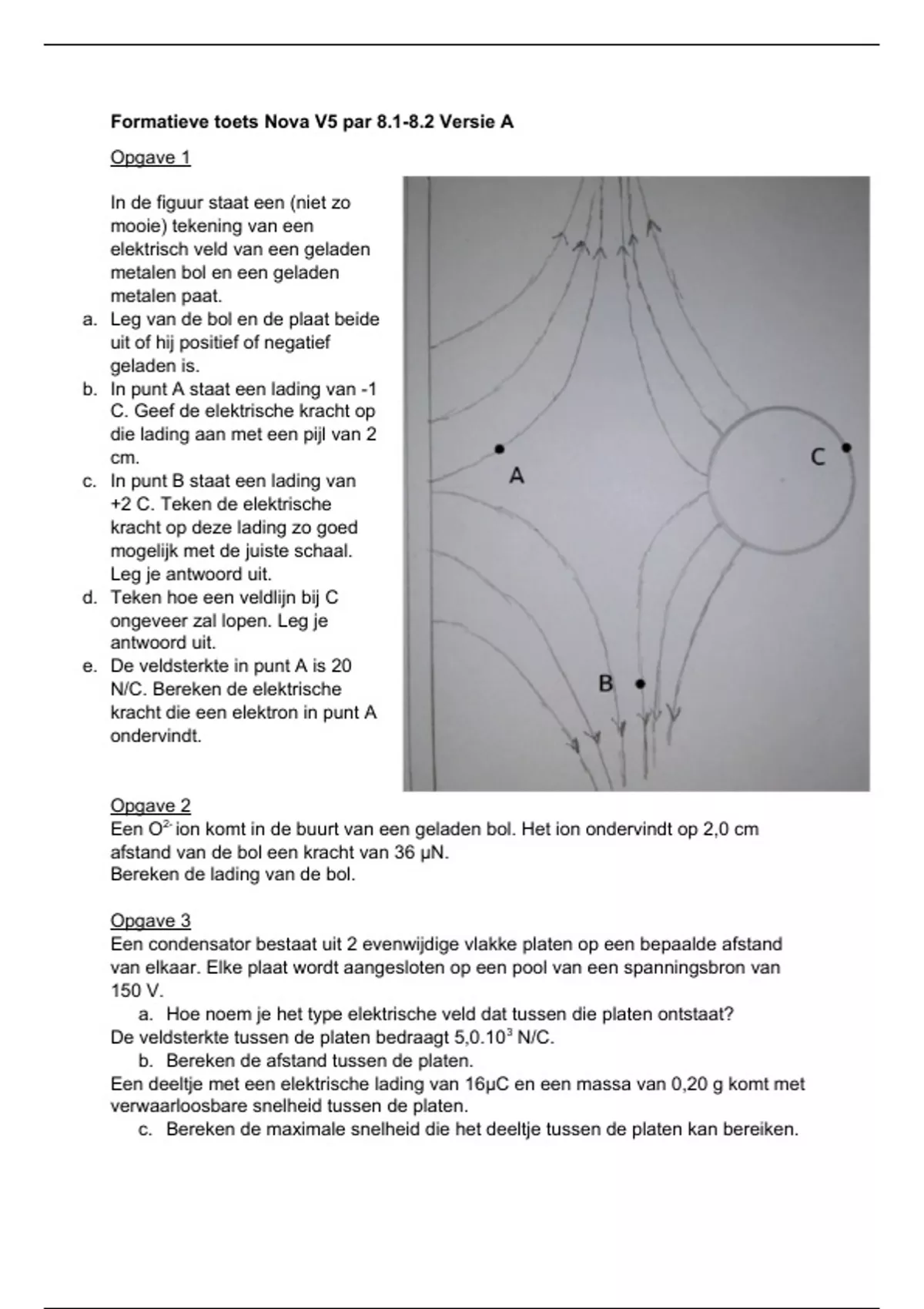

Formatieve toets Nova V5 par 8.1-8.2 Versie A
Opgave 1
In de figuur staat een (niet zo
mooie) tekening van een
elektrisch veld van een geladen
metalen bol en een geladen
metalen paat.
a. Leg van de bol en de plaat beide
uit of hij positief of negatief
geladen is.
b. In punt A staat een lading van -1
C. Geef de elektrische kracht op
die lading aan met een pijl van 2
cm.
c. In punt B staat een lading van
+2 C. Teken de elektrische
kracht op deze lading zo goed
mogelijk met de juiste schaal.
Leg je antwoord uit.
d. Teken hoe een veldlijn bij C
ongeveer zal lopen. Leg je
antwoord uit.
e. De veldsterkte in punt A is 20
N/C. Bereken de elektrische
kracht die een elektron in punt A
ondervindt.
Opgave 2
Een O2- ion komt in de buurt van een geladen bol. Het ion ondervindt op 2,0 cm
afstand van de bol een kracht van 36 μN.
Bereken de lading van de bol.
Opgave 3
Een condensator bestaat uit 2 evenwijdige vlakke platen op een bepaalde afstand
van elkaar. Elke plaat wordt aangesloten op een pool van een spanningsbron van
150 V.
a. Hoe noem je het type elektrische veld dat tussen die platen ontstaat?
De veldsterkte tussen de platen bedraagt 5,0.10 3 N/C.
b. Bereken de afstand tussen de platen.
Een deeltje met een elektrische lading van 16μC en een massa van 0,20 g komt met
verwaarloosbare snelheid tussen de platen.
c. Bereken de maximale snelheid die het deeltje tussen de platen kan bereiken.
, Uitwerkingen formatieve toets Nova VG3 par 8.3-8.4 Versie A
Opgave 1
In de figuur hiernaast zie je een spoel met een kompasnaald
erbij. De spoel is aangesloten op een batterij.
a. Leg uit aan welke pool van de batterij de linkerkant van de
spoel is aangesloten. (3p)
Het kompasnaaldje kan draaien en wrijvingsloos over de
ondergrond schuiven.
b. Leg uit hoe het gaat bewegen als het magneetveld sterk
genoeg is. (2p)
Hiernaast staat weer een kompasnaaldje, nu naast een
stroomvoerende draad die loodrecht op het papier staat.
c. Leg uit of de stroom het papier in gaat of juist het papier uit
komt. (2p)
Opgave 2
In de figuur hiernaast zie je een deeltje dat tussen polen van
twee magneten door beweegt in de richting van de pijl. De zwaartekracht op het
deeltje is te verwaarlozen.
a. Leg uit of het deeltje elektrisch geladen is en zo ja, of het een positief of een negatief
deeltje is. (3p)
b. Wat zou er aan je antwoord bij a veranderen als het
deeltje tegen de pijl in zou bewegen? (1p)
Ga uit van een geladen deeltje met een lading van 2 ·e
en met een massa van
4,0·10-27 kg. Het magneetveld tussen de twee polen is
0,50 T. Het deeltje krijgt een versnelling van 0,40·10 13 m/s2.
c. Bereken de snelheid van het deeltje. (3p)
Opgave 1
In de figuur staat een (niet zo
mooie) tekening van een
elektrisch veld van een geladen
metalen bol en een geladen
metalen paat.
a. Leg van de bol en de plaat beide
uit of hij positief of negatief
geladen is.
b. In punt A staat een lading van -1
C. Geef de elektrische kracht op
die lading aan met een pijl van 2
cm.
c. In punt B staat een lading van
+2 C. Teken de elektrische
kracht op deze lading zo goed
mogelijk met de juiste schaal.
Leg je antwoord uit.
d. Teken hoe een veldlijn bij C
ongeveer zal lopen. Leg je
antwoord uit.
e. De veldsterkte in punt A is 20
N/C. Bereken de elektrische
kracht die een elektron in punt A
ondervindt.
Opgave 2
Een O2- ion komt in de buurt van een geladen bol. Het ion ondervindt op 2,0 cm
afstand van de bol een kracht van 36 μN.
Bereken de lading van de bol.
Opgave 3
Een condensator bestaat uit 2 evenwijdige vlakke platen op een bepaalde afstand
van elkaar. Elke plaat wordt aangesloten op een pool van een spanningsbron van
150 V.
a. Hoe noem je het type elektrische veld dat tussen die platen ontstaat?
De veldsterkte tussen de platen bedraagt 5,0.10 3 N/C.
b. Bereken de afstand tussen de platen.
Een deeltje met een elektrische lading van 16μC en een massa van 0,20 g komt met
verwaarloosbare snelheid tussen de platen.
c. Bereken de maximale snelheid die het deeltje tussen de platen kan bereiken.
, Uitwerkingen formatieve toets Nova VG3 par 8.3-8.4 Versie A
Opgave 1
In de figuur hiernaast zie je een spoel met een kompasnaald
erbij. De spoel is aangesloten op een batterij.
a. Leg uit aan welke pool van de batterij de linkerkant van de
spoel is aangesloten. (3p)
Het kompasnaaldje kan draaien en wrijvingsloos over de
ondergrond schuiven.
b. Leg uit hoe het gaat bewegen als het magneetveld sterk
genoeg is. (2p)
Hiernaast staat weer een kompasnaaldje, nu naast een
stroomvoerende draad die loodrecht op het papier staat.
c. Leg uit of de stroom het papier in gaat of juist het papier uit
komt. (2p)
Opgave 2
In de figuur hiernaast zie je een deeltje dat tussen polen van
twee magneten door beweegt in de richting van de pijl. De zwaartekracht op het
deeltje is te verwaarlozen.
a. Leg uit of het deeltje elektrisch geladen is en zo ja, of het een positief of een negatief
deeltje is. (3p)
b. Wat zou er aan je antwoord bij a veranderen als het
deeltje tegen de pijl in zou bewegen? (1p)
Ga uit van een geladen deeltje met een lading van 2 ·e
en met een massa van
4,0·10-27 kg. Het magneetveld tussen de twee polen is
0,50 T. Het deeltje krijgt een versnelling van 0,40·10 13 m/s2.
c. Bereken de snelheid van het deeltje. (3p)
