Samenvatting Toegepaste Mechanica, constructieleer; cijfer hoger dan een 7; (bouwkunde leerjaar 1, kwartiel 2)

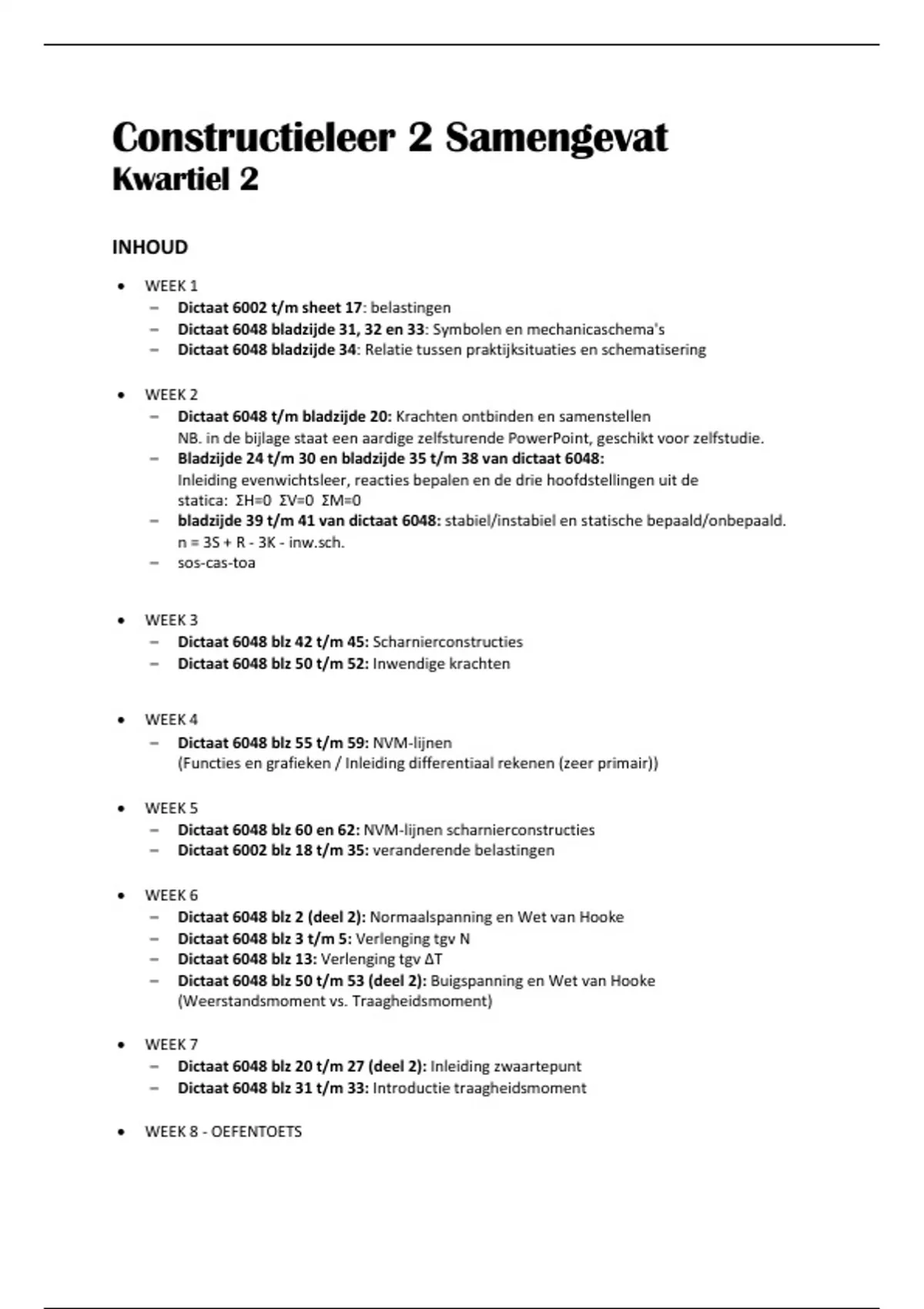

Constructieleer 2 Samengevat
Kwartiel 2
INHOUD
• WEEK 1
– Dictaat 6002 t/m sheet 17: belastingen
– Dictaat 6048 bladzijde 31, 32 en 33: Symbolen en mechanicaschema's
– Dictaat 6048 bladzijde 34: Relatie tussen praktijksituaties en schematisering

• WEEK 2
– Dictaat 6048 t/m bladzijde 20: Krachten ontbinden en samenstellen
NB. in de bijlage staat een aardige zelfsturende PowerPoint, geschikt voor zelfstudie.
– Bladzijde 24 t/m 30 en bladzijde 35 t/m 38 van dictaat 6048:
Inleiding evenwichtsleer, reacties bepalen en de drie hoofdstellingen uit de
statica: ΣH=0 ΣV=0 ΣM=0
– bladzijde 39 t/m 41 van dictaat 6048: stabiel/instabiel en statische bepaald/onbepaald.
n = 3S + R - 3K - inw.sch.
– sos-cas-toa


• WEEK 3
– Dictaat 6048 blz 42 t/m 45: Scharnierconstructies
– Dictaat 6048 blz 50 t/m 52: Inwendige krachten


• WEEK 4
– Dictaat 6048 blz 55 t/m 59: NVM-lijnen
(Functies en grafieken / Inleiding differentiaal rekenen (zeer primair))

• WEEK 5
– Dictaat 6048 blz 60 en 62: NVM-lijnen scharnierconstructies
– Dictaat 6002 blz 18 t/m 35: veranderende belastingen

• WEEK 6
– Dictaat 6048 blz 2 (deel 2): Normaalspanning en Wet van Hooke
– Dictaat 6048 blz 3 t/m 5: Verlenging tgv N
– Dictaat 6048 blz 13: Verlenging tgv ΔT
– Dictaat 6048 blz 50 t/m 53 (deel 2): Buigspanning en Wet van Hooke
(Weerstandsmoment vs. Traagheidsmoment)

• WEEK 7
– Dictaat 6048 blz 20 t/m 27 (deel 2): Inleiding zwaartepunt
– Dictaat 6048 blz 31 t/m 33: Introductie traagheidsmoment

• WEEK 8 - OEFENTOETS

,WEEK 1 – HOORCOLLEGE
INHOUD
2. DICTAAT 6002

3. BELASTINGTYPEN

4. OPLEGGINGEN IN DE PRAKTIJK

5. SCHARNIER EN INKLEMMING VISUEEL

6. SYMBOLEN OPLEGGINGEN

7. DICTAAT 6084

8. NIET TE BEHANDELEN UIT 6048

9. SCHEMATISEREN PRAKTIJKSITUATIE



→ Dictaat 6002 t/m sheet 17: belastingen
→ Dictaat 6048 bladzijde 31, 32 en 33: Symbolen en mechanicaschema's
→ Dictaat 6048 bladzijde 34: Relatie tussen praktijksituaties en schematisering

, 2. DICTAAT 6002
Alles wat op de constructie ‘werkt’, noemen we belasting

Eigen gewicht (EG)

– Het gewicht van de constructie – beton – staal – hout – kalkzandsteen

Rustende belasting (RB)

– Wat er aanvullend op rust: afwerklagen, scheidingswanden, plafonds

Permanente belasting (PB)

– Eigen gewicht + rustende belasting
– PB = EG = RB

Het onderdeel waar je op ‘dat moment’ aan rekent bepaalt of het EG of RB is

Veranderende belastingen

– ‘binnen’: mensen – lampen – boeken – auto’s – enz.
– ‘buiten’: wind – sneeuw – regen – zon(temperatuur) – grondwater

Buitengewone belastingen

– Ontploffingen en botsingen door voertuigen (gaan we niet behandelen)



Belastingen – krachten

Uitwendige krachten (door belastingen)

– Alle belastingen, welke niet van binnen- uit op de constructie werken
– S(ollicitation)

Inwendige krachten

– Alle krachten, in de constructie, welke er voor zorgen dat constructie (niet) kapot gaat
– E(ffect of loading)

N – V – M (+ W)

– N = Normaalkracht, altijd evenwijdig aan de staaf (trek of druk)
– V = Dwarskracht, altijd haaks op de staaf (in dictaat 6048: ‘D’)
– M = buigend Moment, het krom = gebogen gaan staan van staven
– W = Wringing, torsie van de staaf-as (proberen te vorkomen)

Als de constructie niet kapot gaat:

– Dit betekent dat het effect van de uitwendige krachten, de capaciteit van de inwendige
krachten niet overschrijdt
