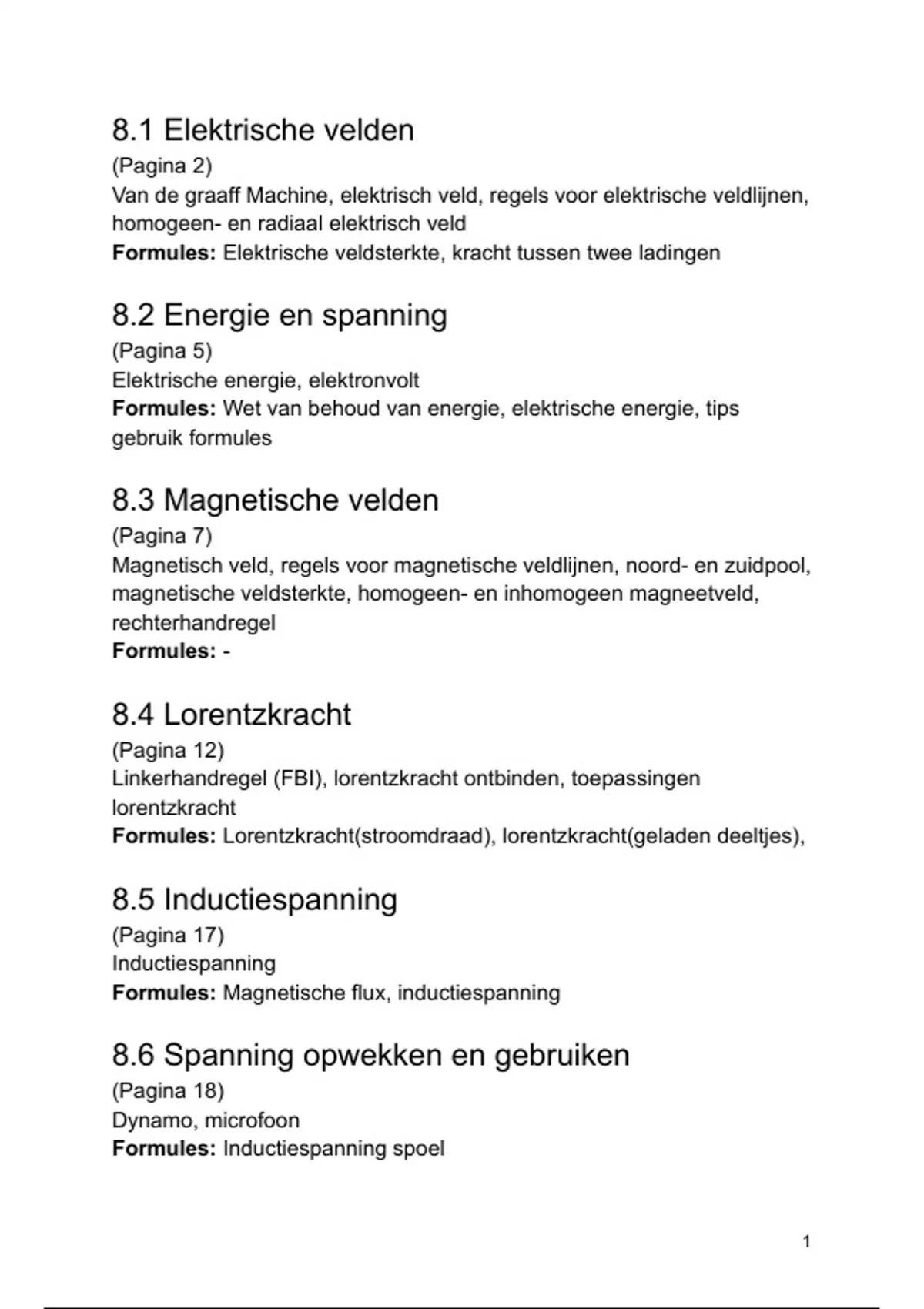

8.1 Elektrische velden
(Pagina 2)
Van de graaff Machine, elektrisch veld, regels voor elektrische veldlijnen,
homogeen- en radiaal elektrisch veld
Formules: Elektrische veldsterkte, kracht tussen twee ladingen
8.2 Energie en spanning
(Pagina 5)
Elektrische energie, elektronvolt
Formules: Wet van behoud van energie, elektrische energie, tips
gebruik formules
8.3 Magnetische velden
(Pagina 7)
Magnetisch veld, regels voor magnetische veldlijnen, noord- en zuidpool,
magnetische veldsterkte, homogeen- en inhomogeen magneetveld,
rechterhandregel
Formules: -
8.4 Lorentzkracht
(Pagina 12)
Linkerhandregel (FBI), lorentzkracht ontbinden, toepassingen
lorentzkracht
Formules: Lorentzkracht(stroomdraad), lorentzkracht(geladen deeltjes),
8.5 Inductiespanning
(Pagina 17)
Inductiespanning
Formules: Magnetische flux, inductiespanning
8.6 Spanning opwekken en gebruiken
(Pagina 18)
Dynamo, microfoon
Formules: Inductiespanning spoel
1
,8.1
Elektrische velden
Dit hoofdstuk heeft veel overeenkomsten met de scheikunde, het heeft
veel met elektronen te maken. Eerst hadden we het over bewegende
elektriciteit zoals in een stroomkring, nu gaat het over statische
elektriciteit dat niet door een stroomkring gaat. Een
voorbeeld van een machine die gebruik maakt van
statische elektriciteit is de vandergraafmachine. Wanneer
aluminium bakjes op de bol worden gelegd, vliegen ze
eraf. Er is dus een bepaalde elektrische kracht waarmee
deeltjes worden afgestoten door een verschil in lading.
Hier past de volgende formule bij(er moet ook nog een
streepje boven de F el):
elektrische veldsterkte ook in Volt per meter!
is de elektrische veldsterkte in Newton per coulomb. De elektrische
veldsterkte is een eigenschap van een ruimte en is niet afhankelijk van
de grootte van de lading. Het heeft een pijltje boven de E wat betekent
dat het een richting heeft. Dat komt omdat Fel ook een richting heeft
Fel is de elektrische kracht in newton en heeft dus een richting
q is de lading in coulomb(C), één elektron staat gelijk aan 1,602 x 10⁻¹⁹
coulomb. Deze kan je vinden in binas tabel 7.
Dat er een elektrisch veld in een ruimte aanwezig is betekent het dat de
plus- en minpolen invloed hebben op alle plekken in de ruimte.
2
, Je kunt de elektrische veldsterkte ook tekenen. Je hebt dan bijvoorbeeld
2 metalen platen, de ene met een tekort aan elektronen (dus positief) en
een met veel elektronen(dus negatief). Je kunt de platen ook wel
condensatorplaten noemen. Tussen deze platen lopen veldlijnen, met
deze lijnen geef je de richting van het elektrische veld aan. De regels
voor het tekenen van veldlijnen:
● De veldlijnen moeten altijd van de positieve condensatorplaat naar
de negatieve plaat zijn. Als er maar één object(plaat) is dat
negatief is loopt het dan alleen maar naar de negatieve plaat
● De veldlijnen moeten altijd loodrecht komen op de plaat. Als ze
evenwijdig aan elkaar zijn is het eenvoudig. Maar als ze dit niet
zijn kun je ze nog steeds eenvoudig tekenen
● De veldlijnen snijden elkaar nooit
● Hoe dichterbij de veldlijnen bij elkaar komen, hoe groter het
elektrische veld wordt. Dus wanneer het negatieve object geen
plaat is maar een rond object, dan wordt het elektrisch veld groter
als de lijnen dicht bij het ronde object zijn
Wanneer je dan twee evenwijdige metalen platen hebt die een verschil
in lading hebben, dan is er overal dezelfde grote van het elektrische veld
want ze zijn evenwijdig aan elkaar. Je noemt het dan een homogeen
elektrisch veld.
(Wanneer je een negatief deeltje tussen deze platen doet, zal het
negatieve deeltje met de veldlijn mee naar boven gaan. Dat komt omdat
het negatieve de minpool afstoot en de pluspool aantrekt. Hierdoor gaat
de elektron naar boven via een veldlijn. Zou er een gat in de metalen
plaat boven deze veldlijn zitten, dan schiet dit deeltje eruit en dan heb je
een deeltjeskanon of ook wel deeltjesversneller)
3
