JOY TORFSMATERIAAL EN TEXTUUR
SAMENVATTING HVAC

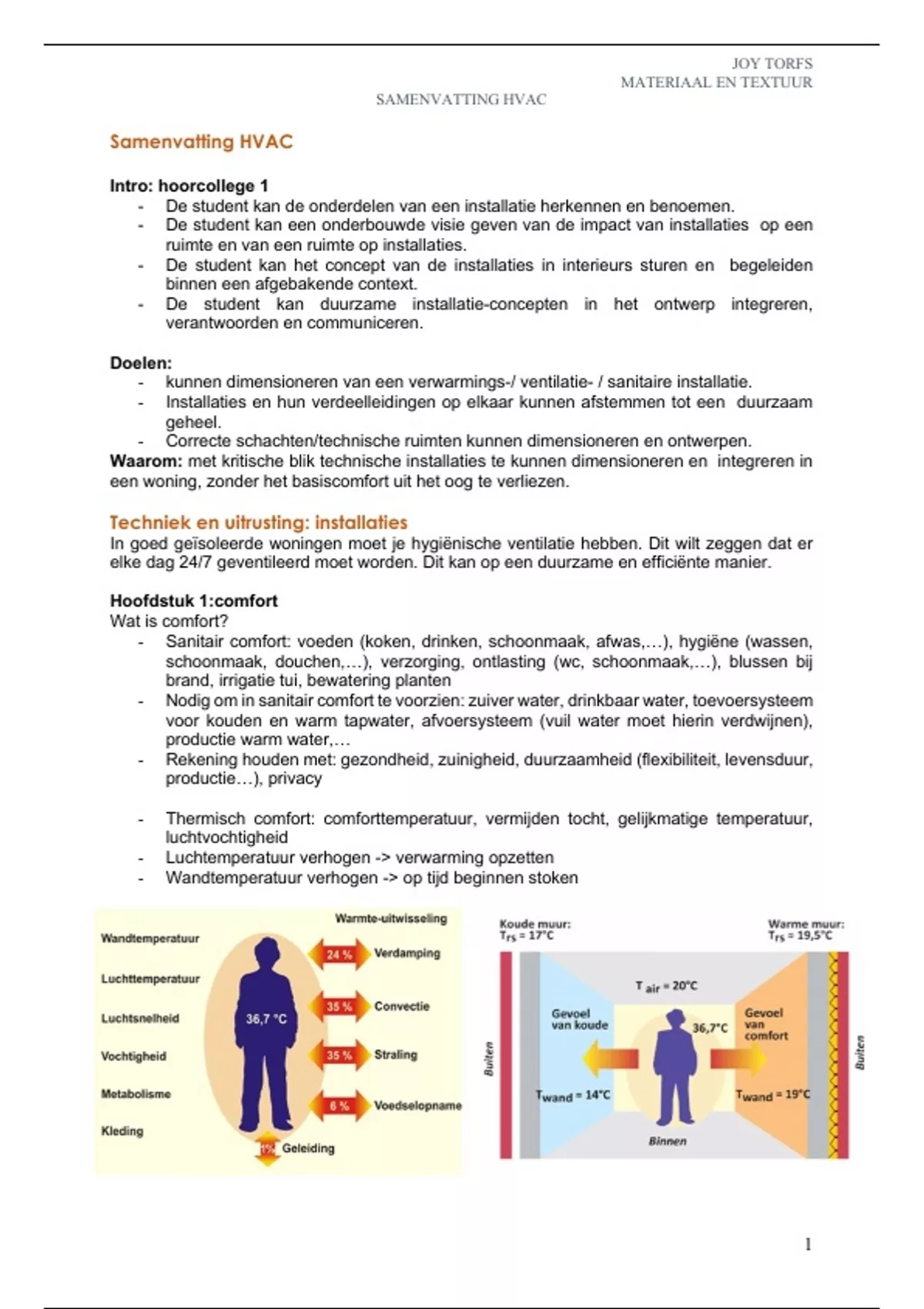

Samenvatting HVAC
Intro: hoorcollege 1
- De student kan de onderdelen van een installatie herkennen en benoemen.
- De student kan een onderbouwde visie geven van de impact van installaties op een
ruimte en van een ruimte op installaties.
- De student kan het concept van de installaties in interieurs sturen en begeleiden
binnen een afgebakende context.
- De student kan duurzame installatie-concepten in het ontwerp integreren,
verantwoorden en communiceren.
Doelen:
- kunnen dimensioneren van een verwarmings-/ ventilatie- / sanitaire installatie.
- Installaties en hun verdeelleidingen op elkaar kunnen afstemmen tot een duurzaam
geheel.
- Correcte schachten/technische ruimten kunnen dimensioneren en ontwerpen.
Waarom: met kritische blik technische installaties te kunnen dimensioneren en integreren in
een woning, zonder het basiscomfort uit het oog te verliezen.
Techniek en uitrusting: installaties
In goed geïsoleerde woningen moet je hygiënische ventilatie hebben. Dit wilt zeggen dat er
elke dag 24/7 geventileerd moet worden. Dit kan op een duurzame en efficiënte manier.
Hoofdstuk 1:comfort
Wat is comfort?
- Sanitair comfort: voeden (koken, drinken, schoonmaak, afwas,…), hygiëne (wassen,
schoonmaak, douchen,…), verzorging, ontlasting (wc, schoonmaak,…), blussen bij
brand, irrigatie tui, bewatering planten
- Nodig om in sanitair comfort te voorzien: zuiver water, drinkbaar water, toevoersysteem
voor kouden en warm tapwater, afvoersysteem (vuil water moet hierin verdwijnen),
productie warm water,…
- Rekening houden met: gezondheid, zuinigheid, duurzaamheid (flexibiliteit, levensduur,
productie…), privacy
- Thermisch comfort: comforttemperatuur, vermijden tocht, gelijkmatige temperatuur,
luchtvochtigheid
- Luchtemperatuur verhogen -> verwarming opzetten
- Wandtemperatuur verhogen -> op tijd beginnen stoken
1
, JOY TORFS
MATERIAAL EN TEXTUUR
SAMENVATTING HVAC
- Ventilatie-comfort: voldoende 02, afvoer van CO2 en CO, afvoer van chemische
stoffen, afvoer van vochtige lucht
- Heel veel verwarmingsstoffen verbanden niet goed genoeg, hierdoor komt er CO vrij.
Dit kan dodelijk zijn bij lang indamenen. CO is koolstofmonoxide. CO2 is
koolstofdioxide.
In lijmen zitten ook giftige stoffen die kankerverwekkend kunnen zijn. Deze gaan nog
een half jaar of jaren later vrijkomen.
- Comfort = behaaglijkheid mens in een omgeving, waarin alle gewenste activiteiten van
overleving tot luxe kunnen worden uitgevoerd.
Comforttemperatuur:
- Gemiddelde van de lucht- en stralingstemperatuur van de oppervlaktes in de ruimte.
- Stralingstemperatuur verhogen: je muren moeten warmen komen te staan, dit kan
gebeuren door te isoleren. Zo kunnen de muren geen koude meer afstralen.
- Grenzen voor de behaagelijkheid: comforttemperatuur mag +1,5 graden celsius en -
1,5 graden celsius t.o.v. de gewenste temperatuur.
- Comforttemperatuur = variatie van de luchttemperatuur tussen +5 graden celsius en -
5 graden celsius.
- Convectie/straling: wordt beïnvloed door verschillende onderdelen: convectie, straling
en geleiding (warmte die je verliest door een muur die niet goed geïsoleerd is).
- Comfort hangt samen met de evalutie van vochtgehalte en luchtsnelheid (in combinatie
met de kleding).
- De oppervlakte temperatuur/luchttemperatuur kunnen we ook gaan beïnvloeden.
- Ontwerptemperaturen (NBN B 62-003):
2
, JOY TORFS
MATERIAAL EN TEXTUUR
SAMENVATTING HVAC
Waarden proberen vanbuiten te leren.
- Mensen die iets ouder worden gaan het veel sneller kouden hebben (metabolisme dat
minder goed begint te werken, ze bewegen niet meer zoveel).
- Kinderen hebben moeite met hun lichaamstemperatuur op peil te houden, hierdoor
hanteren we hierbij ook hogere temperaturen.
- Als een waterleiding met koud water gaat bevriezen daan kan deze gaan knappen.
Comfortcriteria:
- Gemiddelde luchtsnelheid
- Tracht steeds de luchtsnelheid te beperken toto 0,15 m/s.
Comforteis in de zomer: maximum 0,3 m/s.
Comforteis in de winter: 0,2 m/s.
- Vloertemperatuur (oppervlaktetemperatuur).
- Vloertemperatuur van een onverwarmde vloer (geen vloerverwarming): 17-18°.
- Vloertemperatuur van een verwarmde vloer (vloerverwarming): 26-29°.
- Temperatuursgradiënt:
Temperatuur varieert in een ruimte!
Bij ons is dit geen wetgeving. Dit komt uit de Nederlandse wetgeving.
Ideale verwarming: vanonder hogere temperatuur (voor de voeten), vanboven lagere
temperatuur. Het moet wel ongeveer in evenwicht staan (geen ijskoud hoofd en warme
benen). Bij het plafond mag het kouder zijn. De warmte gaat stijgen naar het plafond
(dit zijn we kwijt). Met verwarming gaan we nooit deze ideale verwarming verkrijgen,
het best evenaren we dit bij de vloerverwarming.
Vloerverwarming is een stralingsverwarming. Het gaat heel moeilijk de lucht opwarmen
maar de mensen zelf wel. Voorbeeldexamenvraag! Grafieken kunnen schetsen.
3
, JOY TORFS
MATERIAAL EN TEXTUUR
SAMENVATTING HVAC
Radiatoren is een afgiftesysteem waarbij we zien dat onderaan we koude
voeten hebben. De warmte stijgt direct op waardoor er bij het plafond vaak
hogere temperaturen zijn dan bij vloerverwarming. Het is ook een stralingsverwarming.
Convectoren zijn een soort van radiatoren die puur werken op het verwarmen van lucht.
Plafondverwarming gaan we enkel bij publieke ruimtes of sporthallen toepassen. De
warmte gaat niet dalen dus we gaan al heel hard moeten stoken om de ruimte op te
warmen.
Best dynamisch bekijken (= ingenieurswerk).
Bij de tweede foto gaat er meer tocht zijn dan bij de eerste.
Bij warmtepompen zijn een heel aantal beperkingen.
Hoofdstuk 2: energieprestatie
EPB-regelgeving:
- Waarom regelgeving? CO2. We isoleren vandaag met diktes van tussen de 12 en 20
centimeter. Vroeger deden wij het heel slecht wanneer het aankwam op isolatie,
hierdoor is er een regelgeving gekomen. Heel veel van het energieverbruik komt nog
steeds van de gebouwen (40%), de industrie (34%) en het transport (26%).
- EPB: energie prestatie en binnenklimaat.
- Vroeger: Vlaamse K65 en K55 normen.
K-peil: globaal isolatiepeil.
Er waren vroeger nog geen boetes hierdoor was er een rampzalige isolatiegraad.
- EPBD: Energy Performance of Building Directive
EU -> 2002, ingang 2006.
Minimale eisen aan de energieprestatie voor nieuwbouw.
Minimale eisen aan de energieprestatie voor renovatie.
Energieprestatiecertificaat bij bouw/verhuur/verkoop.
Wordt om de 2 jaar herzien en verstrengd.
- EPBD in België:
Vlaanderen: EPB = EnergiePrestatie en Binnenklimaat.
Vlaamse regelgeving (implementatie EPBD) sinds 01/01/2006 van kracht voor
nieuwbouw en grondige renovatie.
è EPC = EnergiePrestatieCertificaat bij verkoop/verhuur en nieuwbouw/renovatie.
è EAP = Energie Advies Procedure (audits).
Enkele jaren geleden was bv de gasketel het ideale maar nu is dit heel moeilijk omdat
het gas zo duur is geworden.
- EPB-doelstelling:
Verstrenging isolatienormen ieder jaar/om de 2 jaar…???
Energieprestatie: theoretisch energieverbruik.
Eisen binnenklimaat: ventilatie en overhitting.
- Wanneer eisen van toepassing?
= bij aanvraag stedenbouwkundige vergunning of melding (OMW).
Nieuwbouw, renovatie (verbouwing) en ingrijpend energetische renovaties (IER: 75%
constructies en technieken nieuw of vervangen).
4
