Voorbeeld van de inhoud

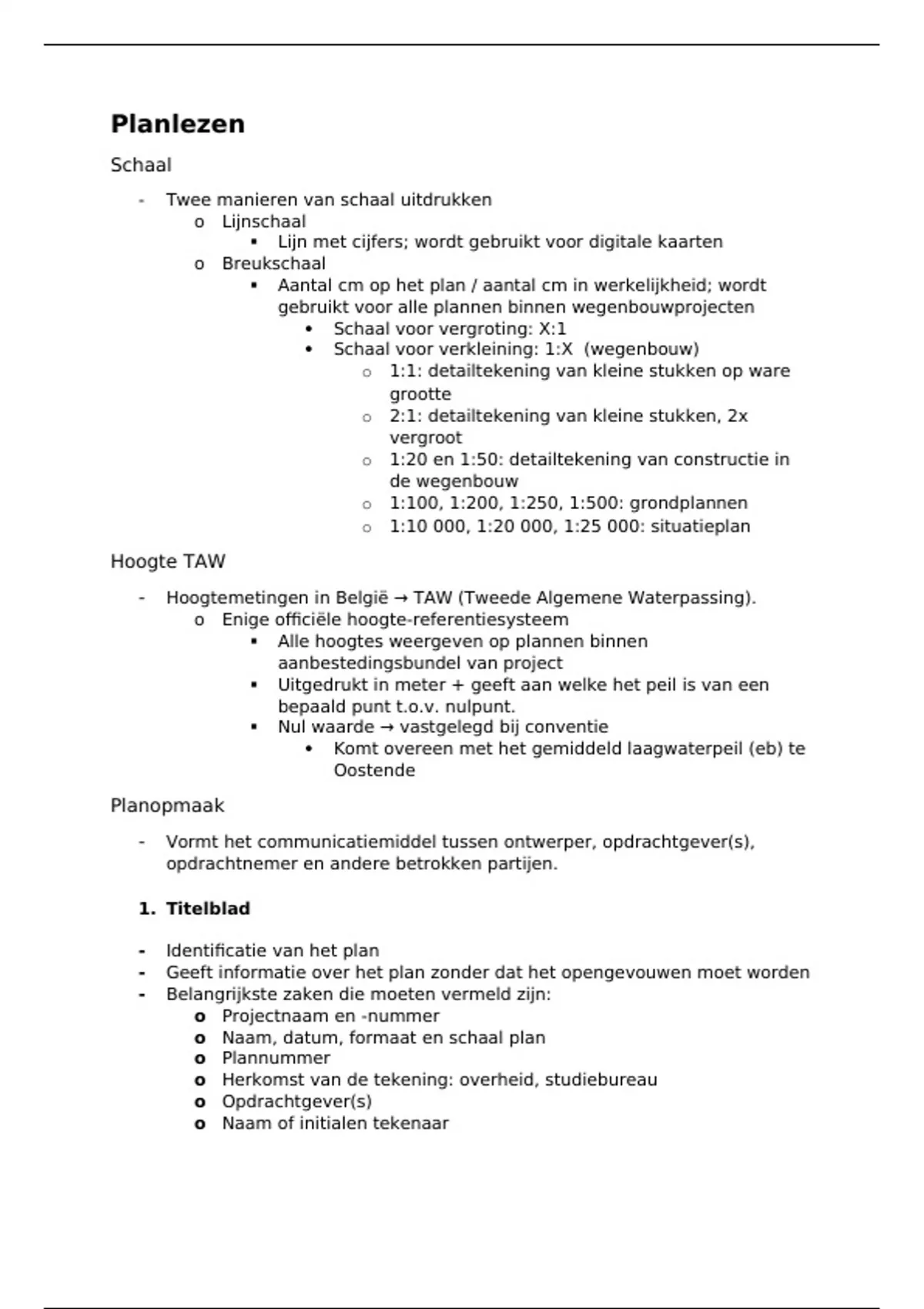

PlanlezenSchaal
- Twee manieren van schaal uitdrukken
o Lijnschaal
Lijn met cijfers; wordt gebruikt voor digitale kaarten
o Breukschaal
Aantal cm op het plan / aantal cm in werkelijkheid; wordt
gebruikt voor alle plannen binnen wegenbouwprojecten
Schaal voor vergroting: X:1
Schaal voor verkleining: 1:X (wegenbouw)
o 1:1: detailtekening van kleine stukken op ware
grootte
o 2:1: detailtekening van kleine stukken, 2x
vergroot
o 1:20 en 1:50: detailtekening van constructie in
de wegenbouw
o 1:100, 1:200, 1:250, 1:500: grondplannen
o 1:10 000, 1:20 000, 1:25 000: situatieplan
Hoogte TAW
- Hoogtemetingen in België → TAW (Tweede Algemene Waterpassing).
o Enige officiële hoogte-referentiesysteem
Alle hoogtes weergeven op plannen binnen
aanbestedingsbundel van project
Uitgedrukt in meter + geeft aan welke het peil is van een
bepaald punt t.o.v. nulpunt.
Nul waarde → vastgelegd bij conventie
Komt overeen met het gemiddeld laagwaterpeil (eb) te
Oostende
Planopmaak
- Vormt het communicatiemiddel tussen ontwerper, opdrachtgever(s),
opdrachtnemer en andere betrokken partijen.
1. Titelblad
- Identificatie van het plan
- Geeft informatie over het plan zonder dat het opengevouwen moet worden
- Belangrijkste zaken die moeten vermeld zijn:
o Projectnaam en -nummer
o Naam, datum, formaat en schaal plan
o Plannummer
o Herkomst van de tekening: overheid, studiebureau
o Opdrachtgever(s)
o Naam of initialen tekenaar
, 2. Noordpijl
- Dient voor oriëntatie, alle grondplannen moeten hiervan voorzien zijn.
3. Legende
- Legt uit wat de betekenis is van de verschillende symbolen/kleuren op het
plan.
4. Schaal
Plannen
- Inleiding: plannen binnen een project
o Belangrijk communicatiemiddel
o Ontwerper → verschillende plannen opmaken → projectgebied
weergeven hoe het nu is (bestaande toestand = BT) en hoe het er
zal moeten uitzien na uitvoering (ontworpen toestand = OT).
- Aannemer → maakt plannen op
o Voorbereiding van de uitvoering, maar ook tijdens en na de
uitvoering.
Interne plannen: ter verduidelijking voor de eigen
werknemers op de werf of plannen die hij in opdracht van het
bestuur moet opmaken.
- Verschillende tijdstippen → nieuw plan maken
o Tijdens het ontwerp door de ontwerper: de definitieve
ontwerpplannen maken deel uit van de opdrachtdocumenten.
o Tijdens de uitvoering
Door ontwerper: aanpassing ontwerpplannen, bijkomende
plannen;
Door de aannemer: detail- en werktekeningen, plan met de
werfsignalisatie
, Plannen → voorrang op andere opdrachtdocumenten
als tegenstrijdigheden tussen verschillende
documenten
o Na de uitvoering:
As-builtplan met een weergave van het projectgebied na
uitvoering van alle werken.
- Verschillende types van plannen
o Plannen bij ontwerp
Maakt deel uit van de opdrachtdocumenten → opgemaakt
door of in opdracht van aanbesteder
Worden gebundeld in een plannenbundel
Het bijzonder bestek → overzicht van alle plannen
Onderhoudswerken → geen plannenbundel in
aanbestedingsbundel
1. Situeringsplan / situatieplan / liggingsplan
× Geeft de ruimere omgeving van het project
× Opdrachtzone → aangeduid met lijn of omkadering
× Schaal: 1:10 000, 1:20 000, 1:25 000
2. Grondplan bestaande toestand wegenis (BT)
× Weergave van huidige toestand in bovenaanzicht
× Info over:
I. Bestaande infrastructuur
II. Aanwezige beplanting
III. Bestaande riolering
× Bij gewestwegen en autosnelwegen →
afstandsaanduidingen (km- en hm-punten)
3. Grondplan BT met nutsleidingen (NUT)
× Weergave van huidige toestand in bovenaanzicht met
nutsleidingen + vermelding van kabel- en
leidingbeheerders
× Doel → in kaart brengen van knelpunten tussen nieuwe
infrastructuur en bestaande nutsleidingen
× Belangrijkste:
I. Waterleiding (WL)
II. Elektriciteit (LS-MS-HS)
III. Gas (LD-MD-HD)
IV. Riolering
V. Telecom
VI. Openbare verlichting (OV)
× Op basis van gegevens uit KLIP (kabel- en
leidinginformatieportaal) en peilingen
4. Grondplan ontworpen toestand wegenis (OT)
× Weergave van de ontworpen toestand in bovenaanzicht
× Grondplan BT staat ook ingetekend op dit plan, als grijze
achtergrond.
