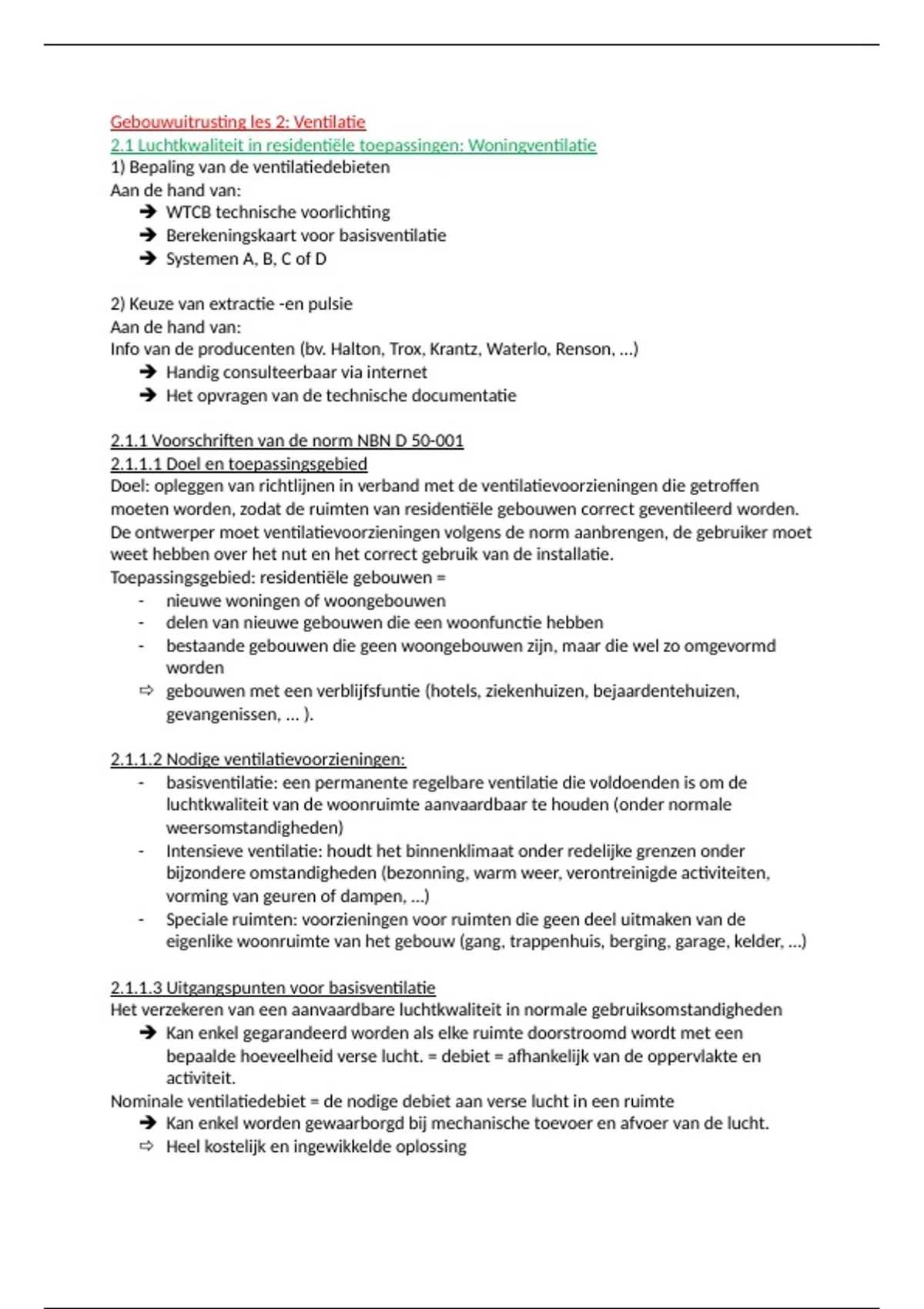

Gebouwuitrusting les 2: Ventilatie
2.1 Luchtkwaliteit in residentiële toepassingen: Woningventilatie
1) Bepaling van de ventilatiedebieten
Aan de hand van:
WTCB technische voorlichting
Berekeningskaart voor basisventilatie
Systemen A, B, C of D
2) Keuze van extractie -en pulsie
Aan de hand van:
Info van de producenten (bv. Halton, Trox, Krantz, Waterlo, Renson, …)
Handig consulteerbaar via internet
Het opvragen van de technische documentatie
2.1.1 Voorschriften van de norm NBN D 50-001
2.1.1.1 Doel en toepassingsgebied
Doel: opleggen van richtlijnen in verband met de ventilatievoorzieningen die getroffen
moeten worden, zodat de ruimten van residentiële gebouwen correct geventileerd worden.
De ontwerper moet ventilatievoorzieningen volgens de norm aanbrengen, de gebruiker moet
weet hebben over het nut en het correct gebruik van de installatie.
Toepassingsgebied: residentiële gebouwen =
- nieuwe woningen of woongebouwen
- delen van nieuwe gebouwen die een woonfunctie hebben
- bestaande gebouwen die geen woongebouwen zijn, maar die wel zo omgevormd
worden
gebouwen met een verblijfsfuntie (hotels, ziekenhuizen, bejaardentehuizen,
gevangenissen, ... ).
2.1.1.2 Nodige ventilatievoorzieningen:
- basisventilatie: een permanente regelbare ventilatie die voldoenden is om de
luchtkwaliteit van de woonruimte aanvaardbaar te houden (onder normale
weersomstandigheden)
- Intensieve ventilatie: houdt het binnenklimaat onder redelijke grenzen onder
bijzondere omstandigheden (bezonning, warm weer, verontreinigde activiteiten,
vorming van geuren of dampen, …)
- Speciale ruimten: voorzieningen voor ruimten die geen deel uitmaken van de
eigenlike woonruimte van het gebouw (gang, trappenhuis, berging, garage, kelder, …)
2.1.1.3 Uitgangspunten voor basisventilatie
Het verzekeren van een aanvaardbare luchtkwaliteit in normale gebruiksomstandigheden
Kan enkel gegarandeerd worden als elke ruimte doorstroomd wordt met een
bepaalde hoeveelheid verse lucht. = debiet = afhankelijk van de oppervlakte en
activiteit.
Nominale ventilatiedebiet = de nodige debiet aan verse lucht in een ruimte
Kan enkel worden gewaarborgd bij mechanische toevoer en afvoer van de lucht.
Heel kostelijk en ingewikkelde oplossing
, De norm voorziet ook 4 vereenvoudigde systemen voor bassventilatie en gaan uit van
de volgende principes:
1) Ventilatievoorzieningen moeten aangebracht worden:
- Toevoer van lucht in de droge ruimten (woonkamer, slaapkamer, bureau, …)
- Doorstroom van lucht van droge naar natte ruimten via doorstroomopeningen
- Afvoer van lucht in de natte ruimte, (badkamer, keuken, wc, …)
2) De lucht toe -en afvoer mogen gebeuren obv:
- Natuurlijke ventilatie of
- Mechanische ventilatie of
- Een combinatie van de twee
Nominale ventilatiedebieten:
De vereenvoudigde systemen voor basisventilatie:
SYSTEEM A
