Het document bevat een samenvatting van de cursus van deel: koeling. het behandeld de hoofdstukken eind-units met installaties van directe expansie en ijswater en installaties voor luchtconditionering. Het is een puur theoretische samenvatting. Het bevat ook de technische tekeningen en afbeeldingen...

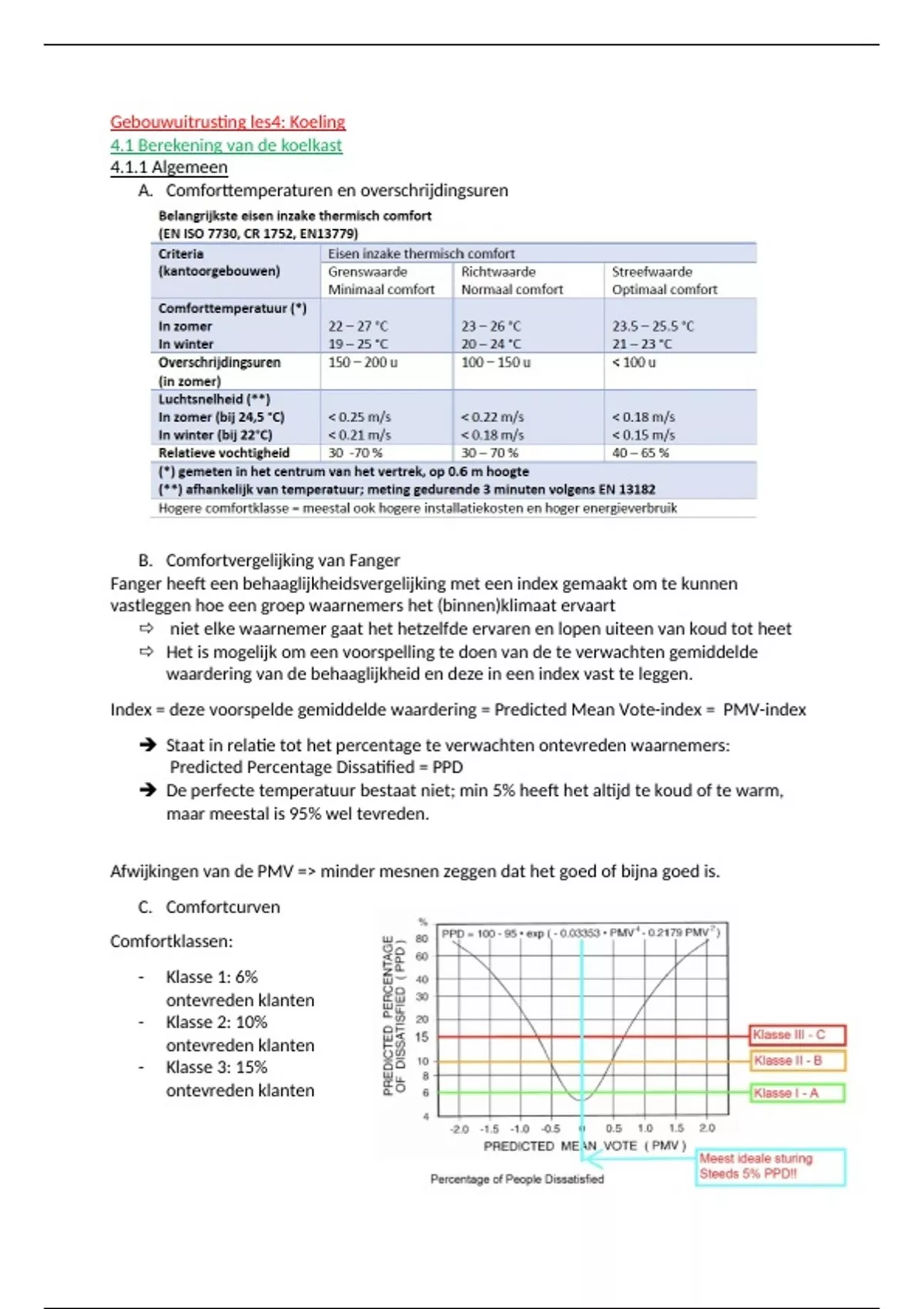

Gebouwuitrusting les4: Koeling
4.1 Berekening van de koelkast
4.1.1 Algemeen
A. Comforttemperaturen en overschrijdingsuren
B. Comfortvergelijking van Fanger
Fanger heeft een behaaglijkheidsvergelijking met een index gemaakt om te kunnen
vastleggen hoe een groep waarnemers het (binnen)klimaat ervaart
niet elke waarnemer gaat het hetzelfde ervaren en lopen uiteen van koud tot heet
Het is mogelijk om een voorspelling te doen van de te verwachten gemiddelde
waardering van de behaaglijkheid en deze in een index vast te leggen.
Index = deze voorspelde gemiddelde waardering = Predicted Mean Vote-index = PMV-index
Staat in relatie tot het percentage te verwachten ontevreden waarnemers:
Predicted Percentage Dissatified = PPD
De perfecte temperatuur bestaat niet; min 5% heeft het altijd te koud of te warm,
maar meestal is 95% wel tevreden.
Afwijkingen van de PMV => minder mesnen zeggen dat het goed of bijna goed is.
C. Comfortcurven
Comfortklassen:
- Klasse 1: 6%
ontevreden klanten
- Klasse 2: 10%
ontevreden klanten
- Klasse 3: 15%
ontevreden klanten
, D. Effectieve temperatuur in functie van luchtsnelheid
4.2.2 Installaties op ijswater
A. Ventilo’s of Fancoils
- Met geïntegreerde luchtdebietregelaar (bv. 3 snelheden)
- 2 - pijps of 4 – pijpssysteem
- Individueel regelbaar
- In regime 7°C / 12°C indien condensafvoer
- In regime 17°C / 22°c indien geen condensafvoer mogelijk
- Producenten: Jaga, Gea Happel, Krantz
B. Klimaatbalken = klimaatconvectoren
- Ventilatielucht leidt tot koeling: in de klimaatbalk zit een convector die de lokaallucht
door inductie aanzuigt doordat de onderdruk (ontstaan door de ventilatielucht) via
nozzles in te blazen (= piëzometer-werking).
- 2 - pijps of 4 - pijpssysteem
- De hoeveelheid behandelbare lucht = +/- 4x het debiet
van de ventilatielucht.
Bv.: bij een ventilatiedebiet van 100m3/h, kan 400
m3/h lokaallucht gekoeld worden.
- Coanda-effect => "brede" spreiding van de ingeblazen
lucht.
- Individueel regelbaar
