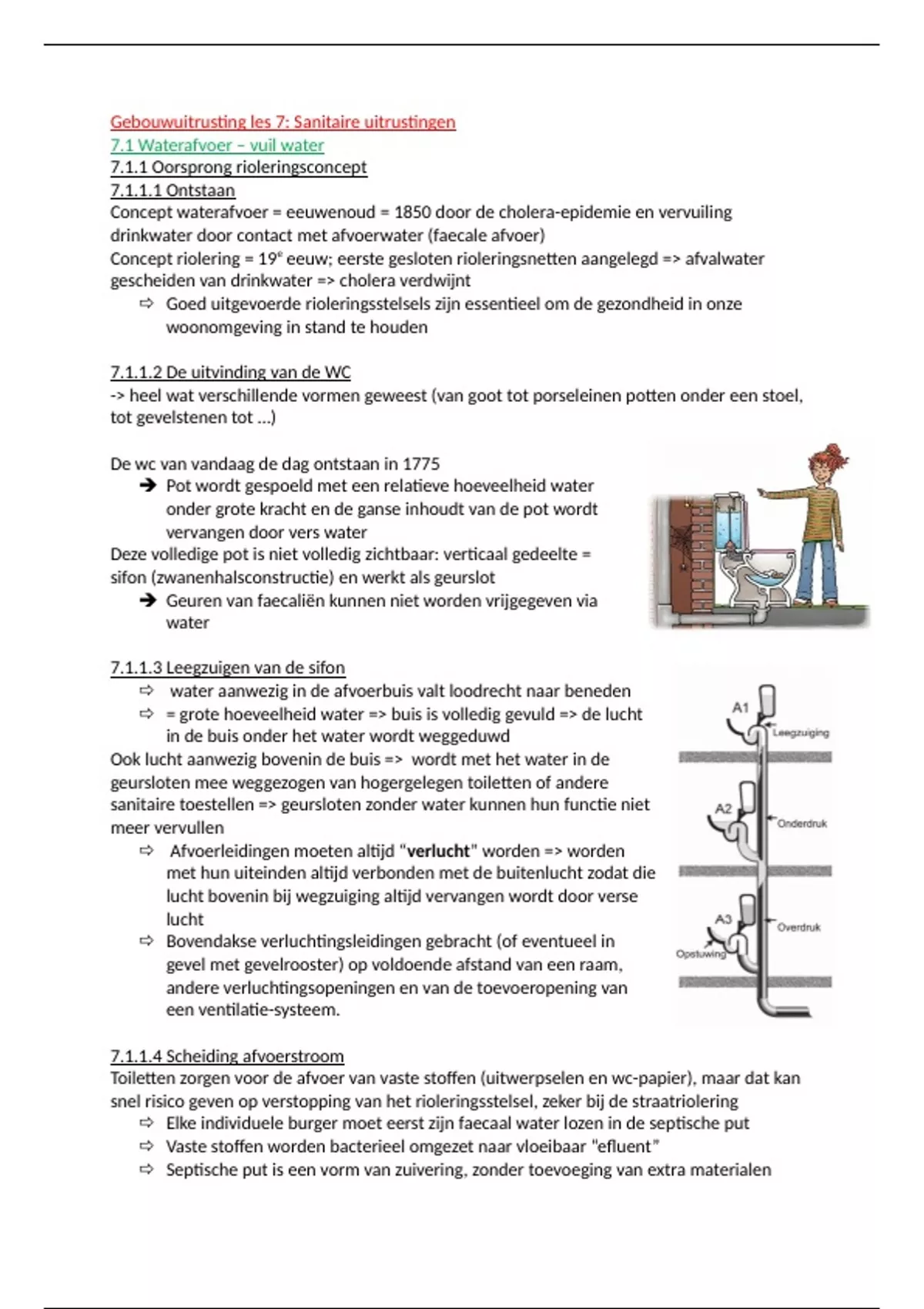

Gebouwuitrusting les 7: Sanitaire uitrustingen
7.1 Waterafvoer – vuil water
7.1.1 Oorsprong rioleringsconcept
7.1.1.1 Ontstaan
Concept waterafvoer = eeuwenoud = 1850 door de cholera-epidemie en vervuiling
drinkwater door contact met afvoerwater (faecale afvoer)
Concept riolering = 19e eeuw; eerste gesloten rioleringsnetten aangelegd => afvalwater
gescheiden van drinkwater => cholera verdwijnt
 Goed uitgevoerde rioleringsstelsels zijn essentieel om de gezondheid in onze
woonomgeving in stand te houden

7.1.1.2 De uitvinding van de WC
-> heel wat verschillende vormen geweest (van goot tot porseleinen potten onder een stoel,
tot gevelstenen tot …)

De wc van vandaag de dag ontstaan in 1775
 Pot wordt gespoeld met een relatieve hoeveelheid water
onder grote kracht en de ganse inhoudt van de pot wordt
vervangen door vers water
Deze volledige pot is niet volledig zichtbaar: verticaal gedeelte =
sifon (zwanenhalsconstructie) en werkt als geurslot
 Geuren van faecaliën kunnen niet worden vrijgegeven via
water

7.1.1.3 Leegzuigen van de sifon
 water aanwezig in de afvoerbuis valt loodrecht naar beneden
 = grote hoeveelheid water => buis is volledig gevuld => de lucht
in de buis onder het water wordt weggeduwd
Ook lucht aanwezig bovenin de buis => wordt met het water in de
geursloten mee weggezogen van hogergelegen toiletten of andere
sanitaire toestellen => geursloten zonder water kunnen hun functie niet
meer vervullen
 Afvoerleidingen moeten altijd “verlucht” worden => worden
met hun uiteinden altijd verbonden met de buitenlucht zodat die
lucht bovenin bij wegzuiging altijd vervangen wordt door verse
lucht
 Bovendakse verluchtingsleidingen gebracht (of eventueel in
gevel met gevelrooster) op voldoende afstand van een raam,
andere verluchtingsopeningen en van de toevoeropening van
een ventilatie-systeem.

7.1.1.4 Scheiding afvoerstroom
Toiletten zorgen voor de afvoer van vaste stoffen (uitwerpselen en wc-papier), maar dat kan
snel risico geven op verstopping van het rioleringsstelsel, zeker bij de straatriolering
 Elke individuele burger moet eerst zijn faecaal water lozen in de septische put
 Vaste stoffen worden bacterieel omgezet naar vloeibaar “efluent”
 Septische put is een vorm van zuivering, zonder toevoeging van extra materialen

, Maar deze bacteriën kunnen hun afbraakwerk moeilijk, tot niet doen wanneer het
faecaal water gemengd is met zeep en chemische producten
 Scheiding faecaal en ander afvalwater tot na de septische put
 Voordeel: grijs water kan na de septische put met een extra stankslot worden
aangesloten op het faecaalleidingen (zwart water), die rechtstreeks aansluit op de
straatriolering
 Lavabo’s ed. geven geen geuren af

Ook regenwater scheiden voor hergebruik, infiltratie en buffering
 Gesplitste rioleringsnetten:
- DWA: droog water afvoer -> afvalwater
- RWA: regenwaterafvoer -> hemelwater

7.1.2 Sanitaire toestellen
Bestaan allemaal uit 2 waterstromen:
- Watertoevoer => watergebruik
- Waterafvoer

 Aansluiting toestel met toevoerleidingen met een kraan, mengkraan, twee
afzonderlijke kranen of een thermostatische mengkraan
 Aansluiting toestel met afvoerleidingen met een sifon al dan niet met het toestel mee
geïntegreerd

Debiet toevoer  debiet afvoer; de afvoer kan d.m.v. een waterbuffer veel plotser gebeuren
dan de toevoer => bij berekeningen rekening mee houden

Keuzes die gemaakt moeten worden per toestel:
- Welke watertoevoerstromen wens ik op dit toestel? o drinkbaar koud water
o sanitair warm water
o regenwater
o verzacht water
- Welk toestel kies ik hiervoor
- Welke ruimte neemt dit toestel in?
o Standaardwaarden:
- Hoeveel van deze toestellen moet ik voorzien
- Welke kraan voorzie ik voor dit toestel
- Op welk afvoersysteem voorzie ik de aansluiting?
o Grijs water (vuil water, DWA)
o Zwart water (faecaal water, DWA)
- Voor het net toevoer en afvoer voor moet elke sectie van de afvoerleiding het
piekdebiet en de bijhorende diameter bepaald worden

7.1.3 Ontwerp van het afvoernet vuil water
7.1.3.1 Geldende normering
-> uitgebreid uitgelegd in de technische voorlichting (TV200) van het WTCB en wordt
gehanteerd als ‘de regels der kunst’
