Samenvatting les 8 Gebouwsuitrusting
Gegeven door Bruno en Manon. Zowel de notities op de slides + aantekeningen die ik zelf heb gemaakt.
[Meer zien]Voorbeeld 2 van de 15 pagina's
Voorbeeld 2 van de 15 pagina's
In winkelwagen
Voorbeeld van de inhoud

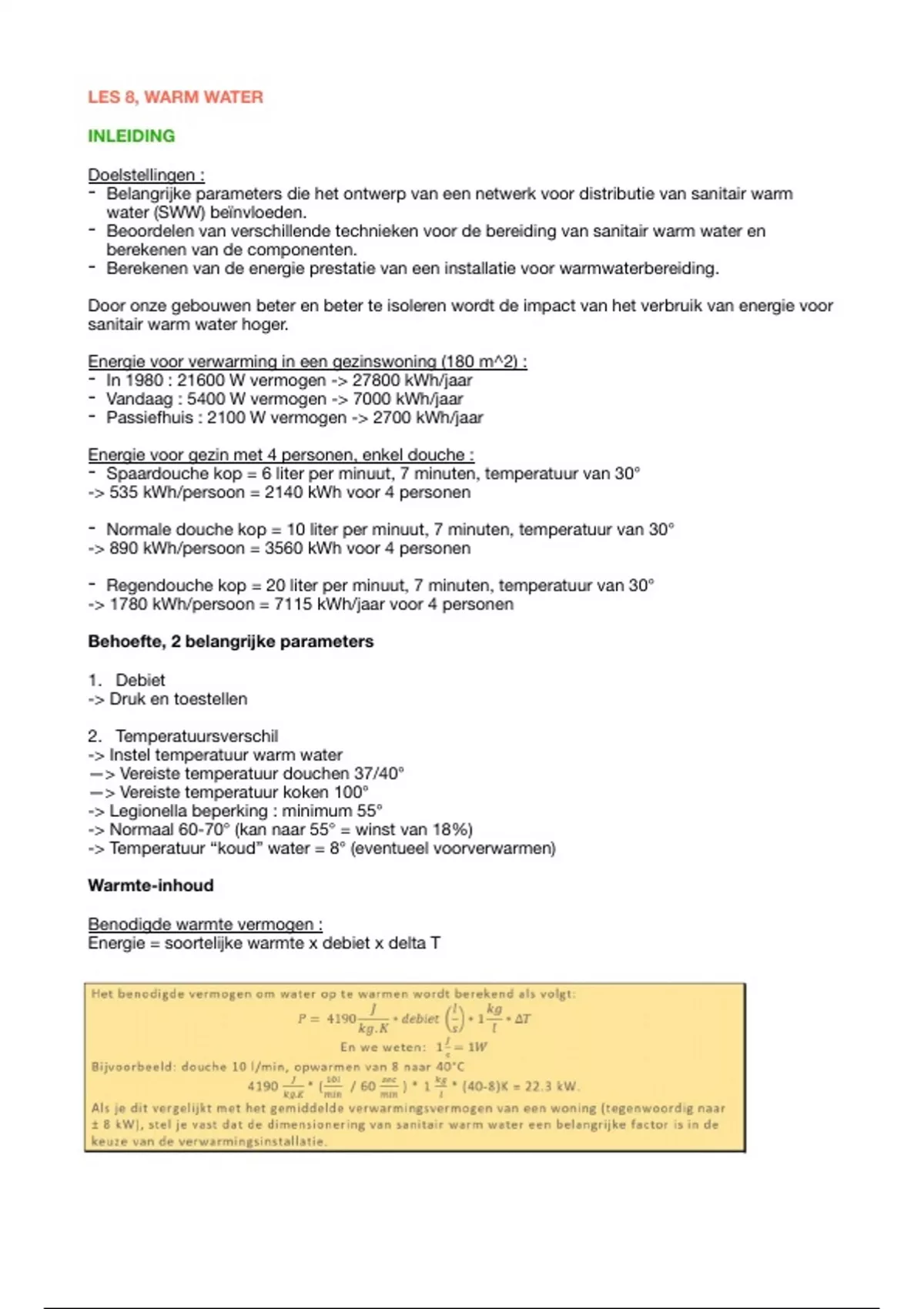

LES 8, WARM WATERINLEIDING
Doelstellingen :
- Belangrijke parameters die het ontwerp van een netwerk voor distributie van sanitair warm
water (SWW) beïnvloeden.
- Beoordelen van verschillende technieken voor de bereiding van sanitair warm water en
berekenen van de componenten.
- Berekenen van de energie prestatie van een installatie voor warmwaterbereiding.
Door onze gebouwen beter en beter te isoleren wordt de impact van het verbruik van energie voor
sanitair warm water hoger.
Energie voor verwarming in een gezinswoning (180 m^2) :
- In 1980 : 21600 W vermogen -> 27800 kWh/jaar
- Vandaag : 5400 W vermogen -> 7000 kWh/jaar
- Passiefhuis : 2100 W vermogen -> 2700 kWh/jaar
Energie voor gezin met 4 personen, enkel douche :
- Spaardouche kop = 6 liter per minuut, 7 minuten, temperatuur van 30°
-> 535 kWh/persoon = 2140 kWh voor 4 personen
- Normale douche kop = 10 liter per minuut, 7 minuten, temperatuur van 30°
-> 890 kWh/persoon = 3560 kWh voor 4 personen
- Regendouche kop = 20 liter per minuut, 7 minuten, temperatuur van 30°
-> 1780 kWh/persoon = 7115 kWh/jaar voor 4 personen
Behoefte, 2 belangrijke parameters
1. Debiet
-> Druk en toestellen
2. Temperatuursverschil
-> Instel temperatuur warm water
—> Vereiste temperatuur douchen 37/40°
—> Vereiste temperatuur koken 100°
-> Legionella beperking : minimum 55°
-> Normaal 60-70° (kan naar 55° = winst van 18%)
-> Temperatuur “koud” water = 8° (eventueel voorverwarmen)
Warmte-inhoud
Benodigde warmte vermogen :
Energie = soortelijke warmte x debiet x delta T
, Energie prestatie
De energie-energie-e ciëntie van een installatie voor de productie van sanitair warm water hangt
af van de prestaties op het vlak van :
- Productie
- Distributie (kring, aftappunten)
- Opslag
LEGIONELLA
Bacterie
Legionella pneumophila :
- Van nature aanwezig in drinkwater
- In vrijwel niet op te sporen concentraties
- Vrijwel onbestaand risico
Belangrijkste factor voor verspreiding :
- Temperatuur
- Onder de 20°C is de bacterie in aanhoudende slaaptoestand
- Tussen 20°C en 45°C ontwikkelt ze zich doorlopend
- Groeipiek tussen 35 en 40°C (temperatuur om en bij die van het menselijk lichaam)
- Uitroeiing boven de 50°C (nog sneller bij hogere temperatuur)
- Hoger dan 55°C : risico op verspreiding valt weg
Belangrijkste factor voor verspreiding :
- Aanwezigheid van “geschikte” voedingssto en: bio lm op de binnenwanden van leidingen,
kalkaanslag, ijzer in hoge concentraties (bv. corrosie van leidingen en verzinkt staal).
- Lage circulatiesnelheid (bevordert de groei van de bio lm).
- Stilstaand water (doodlopende leidingen, leidingen met aftappunten die zelden worden
gebruikt)
Voor meer informatie (risicobeheer) :
- WTCB/Vlaams Agentschap “Zorg en Gezondheid”: 20 ches over de zones van sanitaire warm- en
koudwaterinstallaties die een risico van besmetting door legionella inhouden.
- Besluit van de Vlaamse Regering van betre ende de preventie van de veteranenziekte op publiek toegankelijke
plaatsen (besluit van 9 februari 2007 gepubliceerd in het Belgisch Staatsblad op 4 mei 2007).
Impact op het ontwerp
- Contact tussen leidingen met koud en warm water vermijden !
- Water moet op 55°C worden gehouden op minstens één punt in het netwerk
Indien opslag :
- Watertemperatuur regelmatig gedurende minstens een uur verhogen tot 60°C (dagelijks in
installaties met hoog risico, wekelijks in installaties met beperkt risico volgens WTCB).
ffi ff ff fi fi fi
