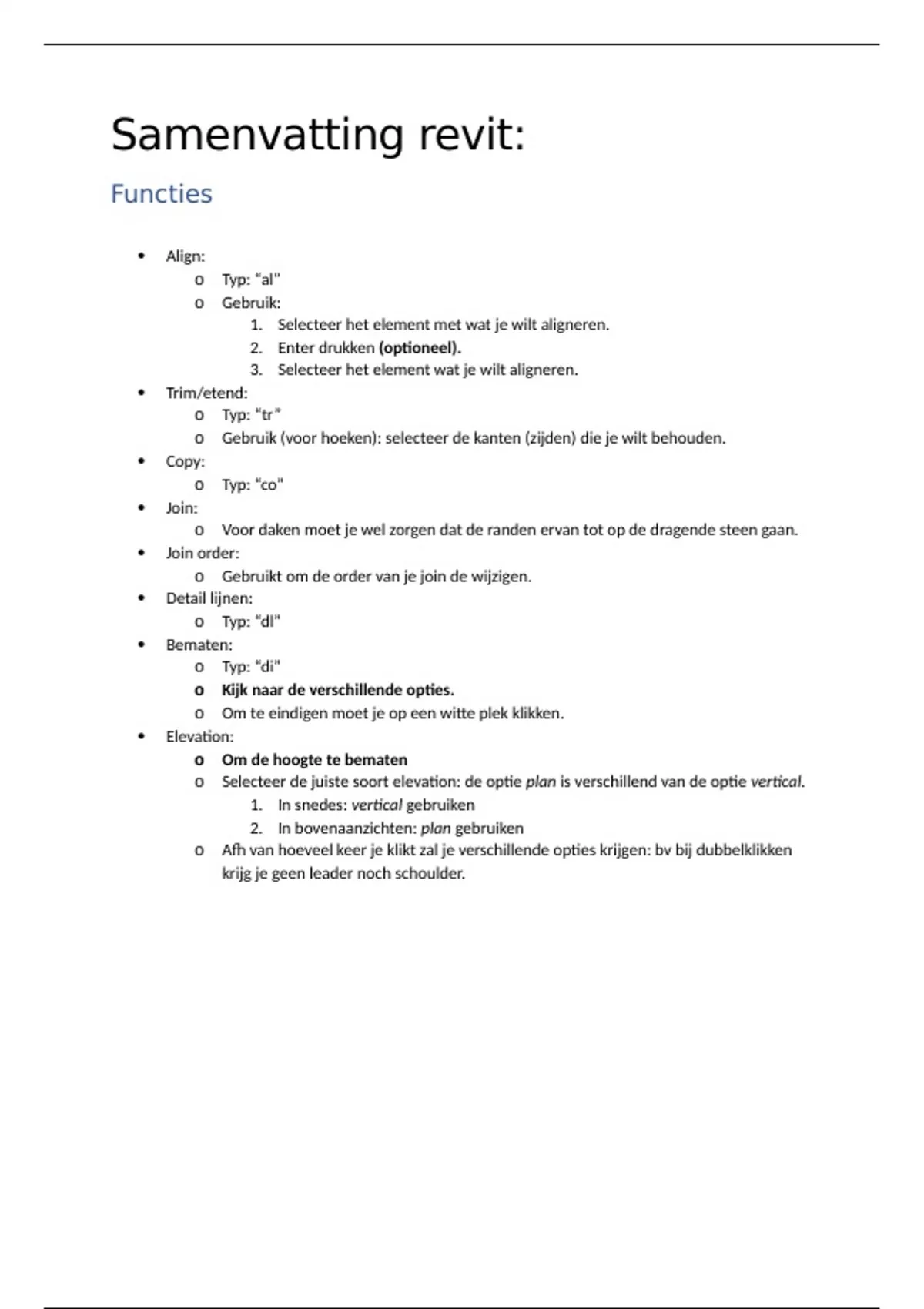

Samenvatting revit:Functies
Align:
o Typ: “al”
o Gebruik:
1. Selecteer het element met wat je wilt aligneren.
2. Enter drukken (optioneel).
3. Selecteer het element wat je wilt aligneren.
Trim/etend:
o Typ: “tr”
o Gebruik (voor hoeken): selecteer de kanten (zijden) die je wilt behouden.
Copy:
o Typ: “co”
Join:
o Voor daken moet je wel zorgen dat de randen ervan tot op de dragende steen gaan.
Join order:
o Gebruikt om de order van je join de wijzigen.
Detail lijnen:
o Typ: “dl”
Bematen:
o Typ: “di”
o Kijk naar de verschillende opties.
o Om te eindigen moet je op een witte plek klikken.
Elevation:
o Om de hoogte te bematen
o Selecteer de juiste soort elevation: de optie plan is verschillend van de optie vertical.
1. In snedes: vertical gebruiken
2. In bovenaanzichten: plan gebruiken
o Afh van hoeveel keer je klikt zal je verschillende opties krijgen: bv bij dubbelklikken
krijg je geen leader noch schoulder.
, Elementen
Ramen:
o Let op dat het raam niet omgekeerd erin zit. Kijk hiervoor oftewel naar de buiten en
binnenmuur of naar het grote blokje boven het raam. De buitenmuur moet langer
doorlopen dan de binnenmuur. Het blokje boven het raam moet langs de binnenkant
zitten.
U-trap:
o om trap in een bepaalde plaats te krijgen moet je de “minimum with on inside
boundery” wijzigen van 72 naar een kleinere waarde bv 1. Wijzig daarna de lengte
van de treden naar de gewenste lengte.
o Om anders te oriënteren druk op spatie.
Muren:
o Bij de properties kan je aanpassen tot welk level deze gaan.
o Ook kan je ze een offset geven voor bv een rand te maken.
o “Attach to top” kan gebruikt worden om de muur aan te sluiten aan bv het schuin
dak.
o Een muur kan ook gewijzigd worden nadat deze geplaatst is via “edit profile”. Dit
wordt voornamelijk gebruikt als je bv een gat in je muur hebt of je muur niet volledig
doorloopt naar onderen bij bv een oversteek.
Daklijsten:
o Let op bij plaatsen dat de verticale wand/plankje dat tegen de rand van het dak staat:
deze moet tot onder de dakpannen komen zodat het water kan aflopen. Dit doe je
met behulp van detail lijnen (“dl”)
o Fascia wordt gebruik voor de verticale zaken en “suffit“ voor de horizontale of
schuine zaken.
o Om een nieuwe fascia aan te maken moet je bij revit families -> profile -> fascia eerst
een nieuwe maken. Dit doe je door een te dupliceren, nieuwe naam geven en daarna
de afmetingen aan te passen. Ook moet je bij fascia zelf bij edit type een nieuwe
aanmaken en bij profile de juiste aan klikken.
o Om suffit te plaatsen maak je best gebruik van een “wire frame”
Vloeren:
o Leg je vloer altijd op de structurele muur
o Op een verdiep: druk niet op “attach” want dit zal zorgen da deze zichtbaar zal zijn
door de muur.
o Vergeet de vloeren niet de joinen met de muren. Deze moet met alle muren gejoind
worden. Doe dit door gebruikt te maken van verschillende sneden.
Shuin dak:
o Je kan bij een schuin dak ook de overhang negatief zetten zodanig dat deze terugtrekt
Plafond:
o Zelfde als vloeren
o Maak gebruik van snedes
Balken
o Inladen van C3A
o Vergeet niet te joinen
o Hoe geplaatst moet worden zie video
