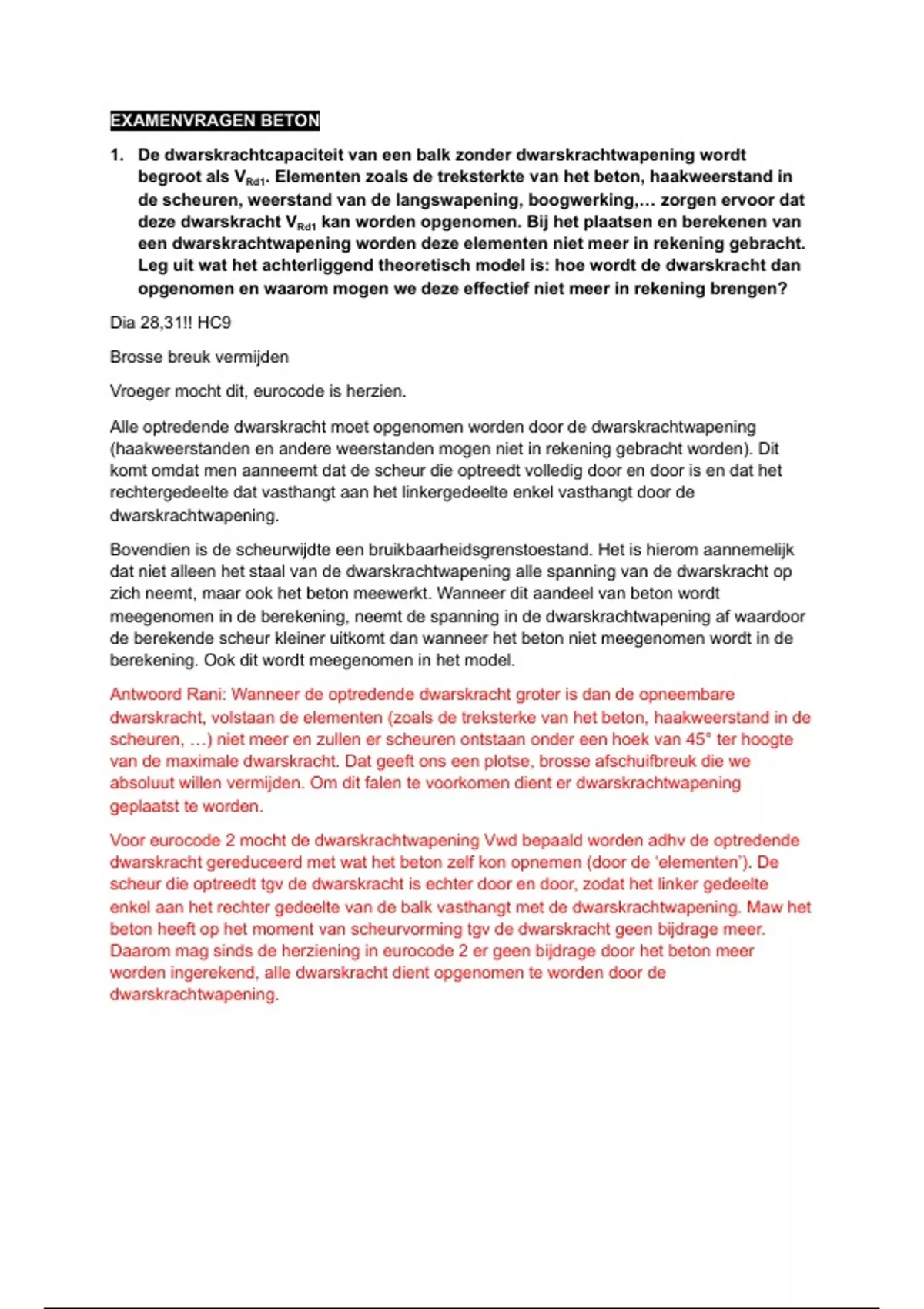

EXAMENVRAGEN BETON1. De dwarskrachtcapaciteit van een balk zonder dwarskrachtwapening wordt
begroot als VRd1. Elementen zoals de treksterkte van het beton, haakweerstand in
de scheuren, weerstand van de langswapening, boogwerking,… zorgen ervoor dat
deze dwarskracht VRd1 kan worden opgenomen. Bij het plaatsen en berekenen van
een dwarskrachtwapening worden deze elementen niet meer in rekening gebracht.
Leg uit wat het achterliggend theoretisch model is: hoe wordt de dwarskracht dan
opgenomen en waarom mogen we deze effectief niet meer in rekening brengen?
Dia 28,31!! HC9
Brosse breuk vermijden
Vroeger mocht dit, eurocode is herzien.
Alle optredende dwarskracht moet opgenomen worden door de dwarskrachtwapening
(haakweerstanden en andere weerstanden mogen niet in rekening gebracht worden). Dit
komt omdat men aanneemt dat de scheur die optreedt volledig door en door is en dat het
rechtergedeelte dat vasthangt aan het linkergedeelte enkel vasthangt door de
dwarskrachtwapening.
Bovendien is de scheurwijdte een bruikbaarheidsgrenstoestand. Het is hierom aannemelijk
dat niet alleen het staal van de dwarskrachtwapening alle spanning van de dwarskracht op
zich neemt, maar ook het beton meewerkt. Wanneer dit aandeel van beton wordt
meegenomen in de berekening, neemt de spanning in de dwarskrachtwapening af waardoor
de berekende scheur kleiner uitkomt dan wanneer het beton niet meegenomen wordt in de
berekening. Ook dit wordt meegenomen in het model.
Antwoord Rani: Wanneer de optredende dwarskracht groter is dan de opneembare
dwarskracht, volstaan de elementen (zoals de treksterke van het beton, haakweerstand in de
scheuren, …) niet meer en zullen er scheuren ontstaan onder een hoek van 45° ter hoogte
van de maximale dwarskracht. Dat geeft ons een plotse, brosse afschuifbreuk die we
absoluut willen vermijden. Om dit falen te voorkomen dient er dwarskrachtwapening
geplaatst te worden.
Voor eurocode 2 mocht de dwarskrachtwapening Vwd bepaald worden adhv de optredende
dwarskracht gereduceerd met wat het beton zelf kon opnemen (door de ‘elementen’). De
scheur die optreedt tgv de dwarskracht is echter door en door, zodat het linker gedeelte
enkel aan het rechter gedeelte van de balk vasthangt met de dwarskrachtwapening. Maw het
beton heeft op het moment van scheurvorming tgv de dwarskracht geen bijdrage meer.
Daarom mag sinds de herziening in eurocode 2 er geen bijdrage door het beton meer
worden ingerekend, alle dwarskracht dient opgenomen te worden door de
dwarskrachtwapening.
, 2. Een bestaande woning wordt uitgebreid met een achterbouw. Boven het nieuwe
raam wordt een balk geplaatst die de betonplaat van het platte dakje draagt boven
de uitbouw. Deze balk wordt isostatisch opgelegd op de muur en steunkolom.
schematisering van de balk: de
balk is isostatisch: ze ligt op 2
steunpunten op.
deze balk is een omgekeerde balk: normaal wordt de betonplaat bovenop een balk
gelegd. Door de plaat nu aan de onderzijde te bevestigen, steekt de balk langs de
bovenzijde uit en is deze van binnenuit niet zichtbaar. Het plafond loopt mooi door.
Een glaspartij tot tegen het plafond kan gerealiseerd worden. Zowel de plaat als de
balk zijn van beton en monoliet aan elkaar verbonden. De plaat heeft een dikte van
15 cm, de balk heeft een breedte van 20cm en een hoogte van 45 cm.
Kan de hoogte van de balk geoptimaliseerd worden door te rekenen met een
L-vormige sectie? Argumenteer en verklaar je antwoord.
Schematisering van de omgekeerde balk: de plaat draagt zijn belasting voor de
helft naar de stalen ligger in de gevel van het bestaande gebouw en de andere helft
naar de nieuwe beton balk.
De balk en de plaat zijn monoliet aan elkaar verbonden. Kunnen we de hoogte van
de balk verkleinen door een L-vorm in rekening te brengen?
Antwoord Rani (er vanuit gaande dat dit gewoon één dezelfde vraag is): Plaat en balk
zijn monolithisch met elkaar verbonden. Er ontstaat een moment thv deze verbinding die
ervoor zorgt dat er aan de onderzijde van de balk druk ontstaat, aan de bovenzijde van
de balk trek. Door de balk aan de onderzijde van de balk te verbreden, kan de balk meer
druk opnemen omdat de drukzone is vergroot. Beton neemt immers goed druk op. De
bovenzijde van de balk, waar trek optreedt, is als volgt opgevat: de beton bevindt zich
enkel in deze zone om de trekwapening op zijn plaats te houden. De trekwapening zal de
trekspanningen in de zone opnemen. We kunnen dus inderdaad de hoogte van de balk
verkleinen door een L-vorm in rekening te brengen.
Antwoord Jolien: L-vormige balken hebben veel weg van T-vormige balken waarbij de
onderflens wordt gebruikt om de vloer aan op te leggen. Door de verbinding als een L-vorm
te beschouwen als een monoliet geheel (het bestaat uit 1 deel) ontstaan er extra krachten in
