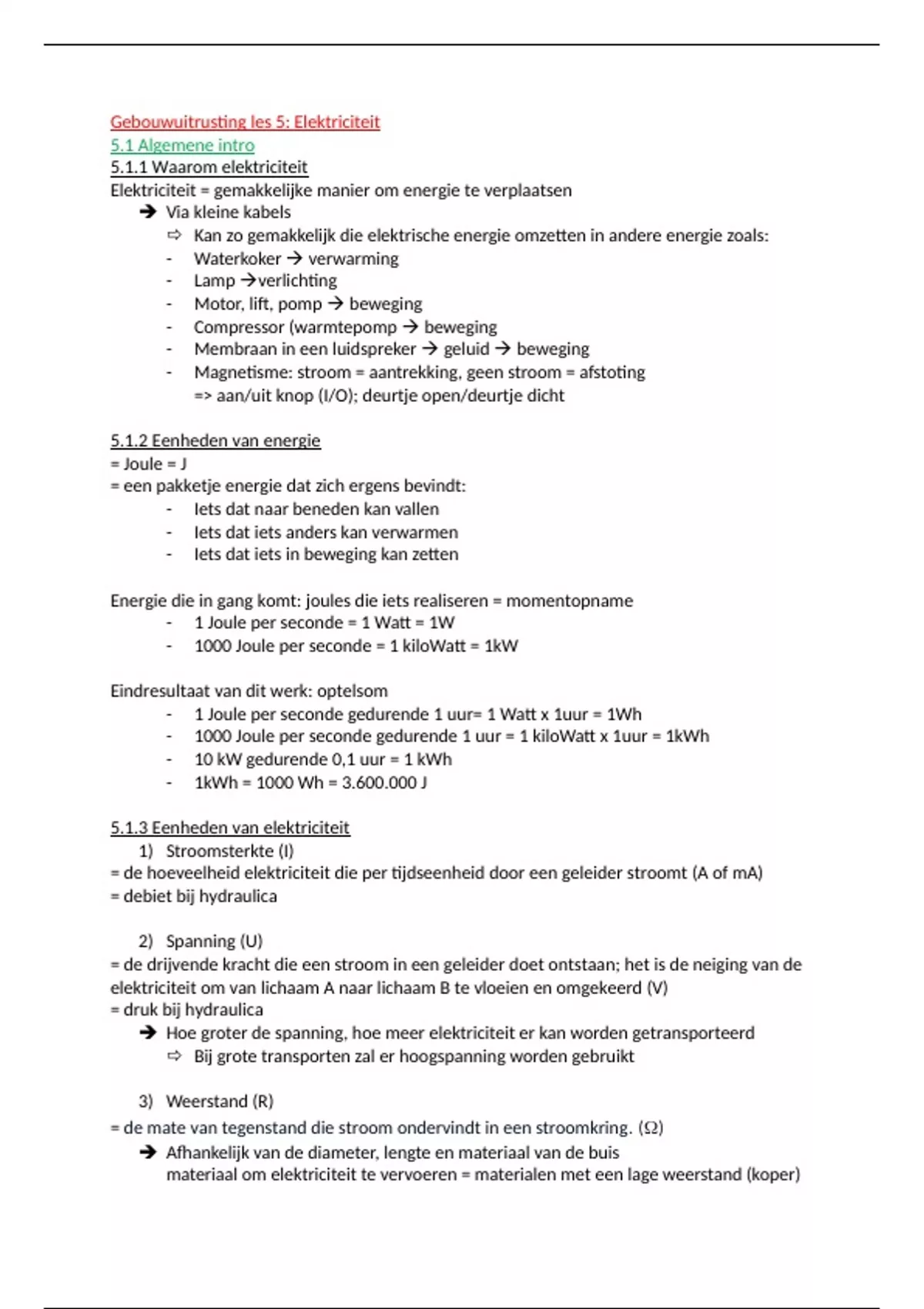

Gebouwuitrusting les 5: Elektriciteit
5.1 Algemene intro
5.1.1 Waarom elektriciteit
Elektriciteit = gemakkelijke manier om energie te verplaatsen
Via kleine kabels
Kan zo gemakkelijk die elektrische energie omzetten in andere energie zoals:
- Waterkoker verwarming
- Lamp verlichting
- Motor, lift, pomp beweging
- Compressor (warmtepomp beweging
- Membraan in een luidspreker geluid beweging
- Magnetisme: stroom = aantrekking, geen stroom = afstoting
=> aan/uit knop (I/O); deurtje open/deurtje dicht
5.1.2 Eenheden van energie
= Joule = J
= een pakketje energie dat zich ergens bevindt:
- Iets dat naar beneden kan vallen
- Iets dat iets anders kan verwarmen
- Iets dat iets in beweging kan zetten
Energie die in gang komt: joules die iets realiseren = momentopname
- 1 Joule per seconde = 1 Watt = 1W
- 1000 Joule per seconde = 1 kiloWatt = 1kW
Eindresultaat van dit werk: optelsom
- 1 Joule per seconde gedurende 1 uur= 1 Watt x 1uur = 1Wh
- 1000 Joule per seconde gedurende 1 uur = 1 kiloWatt x 1uur = 1kWh
- 10 kW gedurende 0,1 uur = 1 kWh
- 1kWh = 1000 Wh = 3.600.000 J
5.1.3 Eenheden van elektriciteit
1) Stroomsterkte (I)
= de hoeveelheid elektriciteit die per tijdseenheid door een geleider stroomt (A of mA)
= debiet bij hydraulica
2) Spanning (U)
= de drijvende kracht die een stroom in een geleider doet ontstaan; het is de neiging van de
elektriciteit om van lichaam A naar lichaam B te vloeien en omgekeerd (V)
= druk bij hydraulica
Hoe groter de spanning, hoe meer elektriciteit er kan worden getransporteerd
Bij grote transporten zal er hoogspanning worden gebruikt
3) Weerstand (R)
= de mate van tegenstand die stroom ondervindt in een stroomkring. ()
Afhankelijk van de diameter, lengte en materiaal van de buis
materiaal om elektriciteit te vervoeren = materialen met een lage weerstand (koper)
, Hoe hoger de weerstand van de geleiders, hoe meer warmte of licht er zal worden
afgegeven bij het doorvloeien van elektriciteit
Slechte geleiders = weerstandsmaterialen
Isolatoren: elektrische leidingen onderling en delen onder spanning te isoleren van metalen
omhulsels en het menselijke lichaam
Formule:
Soortgelijke weerstand = de weerstand van een geleider in een bepaald materiaal met een
lengte van 1 m en een doorsnede van 1 mm2.
Afhankelijk van de temperatuur
4) De wet van Ohm
= het verband tussen de stroomsterkte, weerstand en spanning
Formule: R = U/I
5) Arbeid en vermogen (W en P)
De elektrische arbeid = de hoeveelheid energie (J)
Arbeid = hoogte x debiet
= hefboom x frequentie
= spanning x stroom de elektrische arbeid
Formule:
Vermogen = de hoeveelheid arbeid die er per tijdseenheid wordt opgenomen
Formule:
