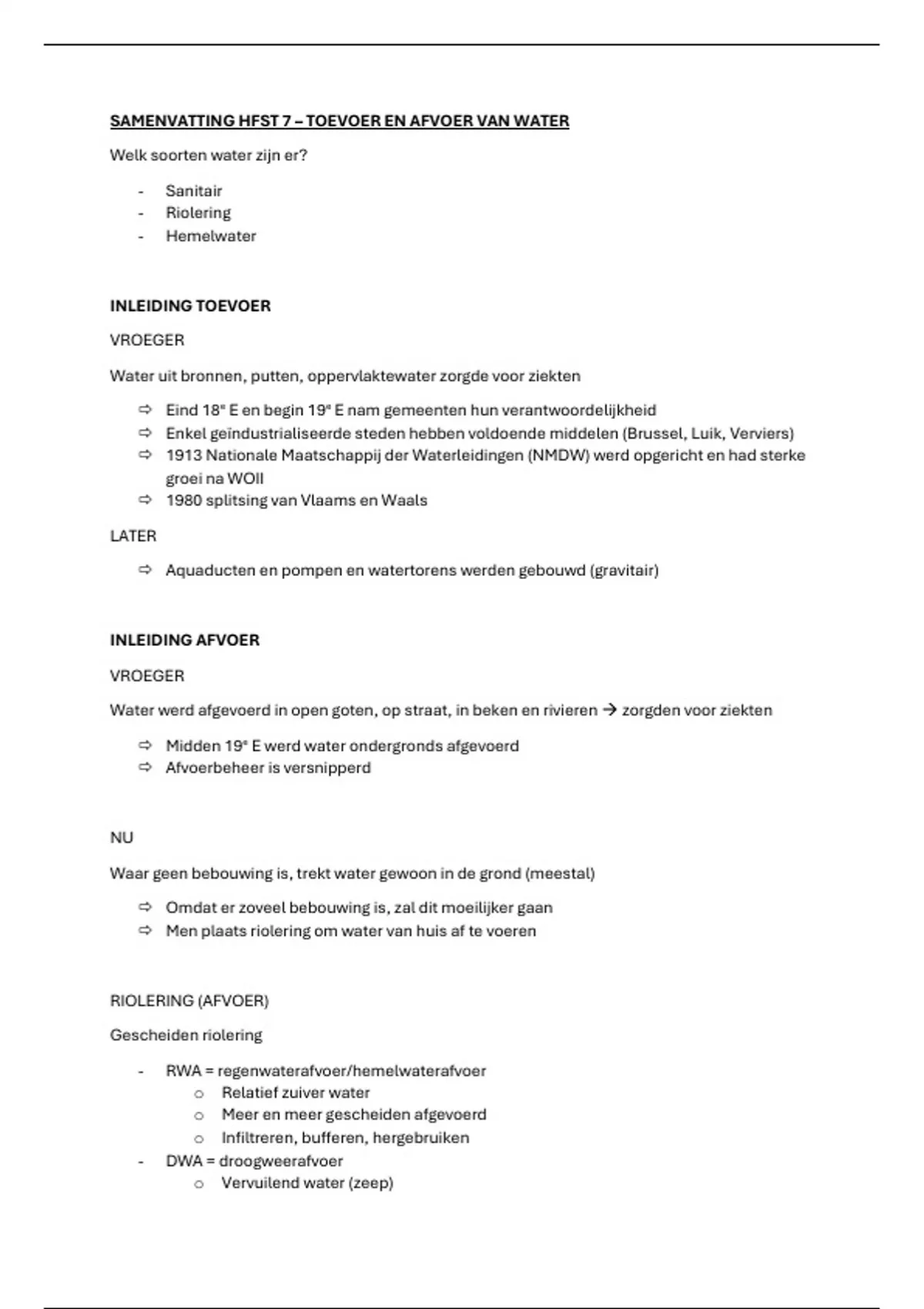

SAMENVATTING HFST 7 – TOEVOER EN AFVOER VAN WATER
Welk soorten water zijn er?
- Sanitair
- Riolering
- Hemelwater
INLEIDING TOEVOER
VROEGER
Water uit bronnen, putten, oppervlaktewater zorgde voor ziekten
Eind 18e E en begin 19e E nam gemeenten hun verantwoordelijkheid
Enkel geïndustrialiseerde steden hebben voldoende middelen (Brussel, Luik, Verviers)
1913 Nationale Maatschappij der Waterleidingen (NMDW) werd opgericht en had sterke
groei na WOII
1980 splitsing van Vlaams en Waals
LATER
Aquaducten en pompen en watertorens werden gebouwd (gravitair)
INLEIDING AFVOER
VROEGER
Water werd afgevoerd in open goten, op straat, in beken en rivieren → zorgden voor ziekten
Midden 19e E werd water ondergronds afgevoerd
Afvoerbeheer is versnipperd
NU
Waar geen bebouwing is, trekt water gewoon in de grond (meestal)
Omdat er zoveel bebouwing is, zal dit moeilijker gaan
Men plaats riolering om water van huis af te voeren
RIOLERING (AFVOER)
Gescheiden riolering
- RWA = regenwaterafvoer/hemelwaterafvoer
o Relatief zuiver water
o Meer en meer gescheiden afgevoerd
o Infiltreren, bufferen, hergebruiken
- DWA = droogweerafvoer
o Vervuilend water (zeep)
, o Af te voeren en te zuiveren
- FWA = fecaliënwaterafvoer (water van wc)
o Naar zelfde riolering als DWA of septische put
o Meer helling
o Grotere diameter
➔ Er zijn 3 gescheiden stelsels (RWA, DWA, FWA) die apart uit het huis gevoerd worden,
maar samenkomen en dan in de riolering gaan
Gemengde riolering = al het water komt samen en wordt naar eenzelfde plaats afgevoerd
TOEKOMST
Men heeft een ideaalbeeld voor toekomst: men gaat geen nieuwe water meer toevoeren
Afvoer = toevoer
Men wil afvalwater ter plaatse zuiveren en hergebruiken + zo weinig mogelijk water
afvoeren naar zee
TRIAS HYDRICA
1) Vraag beperken door goed te ontwerpen
2) Gebruiken wat (oneindig) voorhanden is
3) Streven naar circulariteit
Trias = er zijn 3 principes die men kan toepassen om aan duurzaamheid te doen
1) Bebouwing onafhankelijk maken van publieke afvoergrid
= ter plaatse zuiveren en hergebruiken
= systemen gebruiken die geen of weinig water nodig hebben (vb composttoilet)
= vraag naar water beperken
Hoe minder water je zelf nodig hebt, hoe minder technieken die je moet doen
2) Maximale opvang en buffering van hemelwater
= regenwaterput plaatsen, bufferbekken aanleggen, infiltratie in ondergrond
= regenwater niet of trager afvoeren naar zee
= regenwater in bodem laten trekken
, = voorkomen/verminderen van overstromingen
Overstromingen gebeuren niet per se waar regen het meeste viel, maar waar rivieren het
water niet meer konden tegenhouden, dus op deze plaatsen hogere dijken maken of
infiltratiesystemen plaatsen in grond
3) Inzetten van secundaire waterstromen (gezuiverd afvalwater) waar kan
= minimale inzet drinkwater
GEBRUIK WATER (van meest naar minst zuiver)
- Voeding: dringen, eten, koken, afwas…
- Persoonlijke hygiëne: wassen, douchen, baden…
(!! Vanaf hier moet het niet drinkbaar zijn)
- Algemene hygiëne: poetsen
- Wassen kledij en ander textiel
- Afvoer fecaliën
- Water geven: irrigatie van tuin, planten water geven
- Blussen bij brand
WATERSYSTEMEN
- Sanitaire verdeelinstallatie
= toevoersystelen voor koud en warm tapwater
- Riolering
= afvoersystemen voor afvalwaters en regenwater
- Installaties voor warmwaterproductie
= water voor verwarming in radiator of vloerverwarming
- Hergebruik regenwater
!! regenwater mag absoluut niet vermengd worden met stadswater, wat
drinkbaar is
➔ Op plan wordt toevoer in opgevuld bolletje aangeduid en afvoer in leeg bolletje
, SAMENVATTING 8.1 – BINNENWANDEN
DUURZAAMHEID: RUWBOUW VS AFBOUW
Gelaagdheid van gebouw = gebouw bestaat uit verschillende onderdelen en die hebben elk een
verschillende levensduur
Meer aandacht geven aan onderdelen die langer moeten meegaan
Toekomstgericht ontwerpen = aanpasbaar ontwerpen
Cumulatieve kost = hoe sneller je delen moet vervangen, hoe meer
de totale kost (van gebouw) oploopt
BEGRIPPEN
Dragende wanden
= zijn deel van structuur van gebouwen + brengen krachten over
Niet-dragende wanden
= zijn geen deel van structuur van gebouw + mogen geen krachten overbrengen
Buitenwanden
= vormen scheiding tussen binnen en buiten + kunnen dragend of niet-dragend zijn
Binnenwanden
= vormen scheiding tussen 2 binnenruimtes + kunnen dragend of niet-dragend zijn
Niet-dragende binnenwanden
= zijn geen deel van structuur van gebouw + mogen geen krachten overbrengen + vormen
scheiding tussen 2 binnenruimtes
Voorzetwanden
= wanden die voor een andere wand staan + zijn nooit dragend
