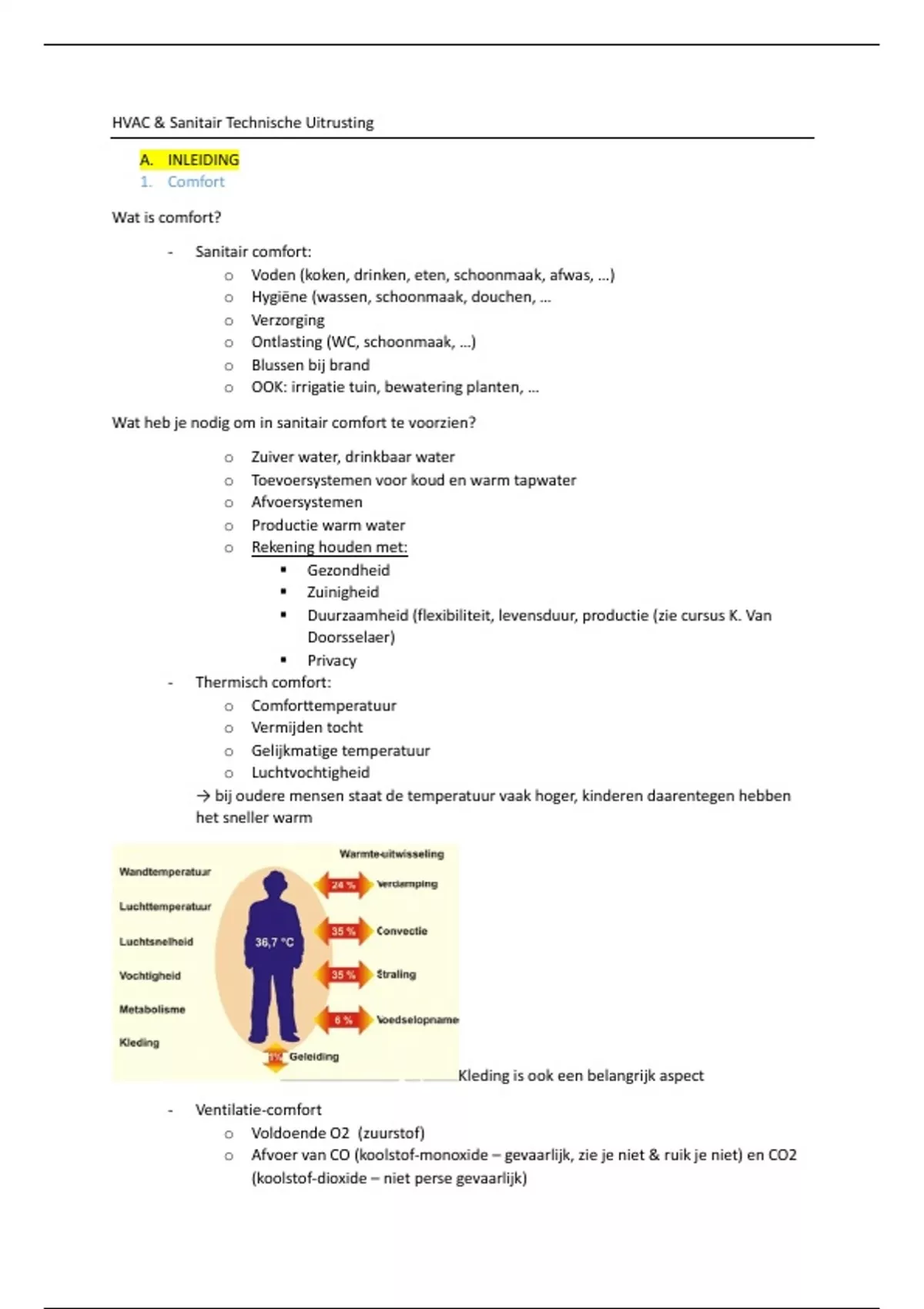

HVAC & Sanitair Technische Uitrusting
A. INLEIDING
1. Comfort
Wat is comfort?
- Sanitair comfort:
o Voden (koken, drinken, eten, schoonmaak, afwas, …)
o Hygiëne (wassen, schoonmaak, douchen, …
o Verzorging
o Ontlasting (WC, schoonmaak, …)
o Blussen bij brand
o OOK: irrigatie tuin, bewatering planten, …
Wat heb je nodig om in sanitair comfort te voorzien?
oZuiver water, drinkbaar water
oToevoersystemen voor koud en warm tapwater
oAfvoersystemen
oProductie warm water
oRekening houden met:
▪ Gezondheid
▪ Zuinigheid
▪ Duurzaamheid (flexibiliteit, levensduur, productie (zie cursus K. Van
Doorsselaer)
▪ Privacy
- Thermisch comfort:
o Comforttemperatuur
o Vermijden tocht
o Gelijkmatige temperatuur
o Luchtvochtigheid
→ bij oudere mensen staat de temperatuur vaak hoger, kinderen daarentegen hebben
het sneller warm
Kleding is ook een belangrijk aspect
- Ventilatie-comfort
o Voldoende O2 (zuurstof)
o Afvoer van CO (koolstof-monoxide – gevaarlijk, zie je niet & ruik je niet) en CO2
(koolstof-dioxide – niet perse gevaarlijk)
, o Afvoer van chemische stoffen
o Afvoer van vochtige lucht
Tegen 2050 moet elke woning goed
geïsoleerd worden, een efficiënte
energie installatie hebben en goed
geventileerd zijn → verstrengingen zijn
dus op komt
Comfort = behaaglijkheid mens in een omgeving, waarin alle gewenste activiteiten van overleving tot
luxe kunnen worden uitgevoerd
Praat erover: temepratuur, …
Comforttemperatuur
o Gemiddelde van de lucht- en stralingstemperatuur van de oppervlaktes in de
ruimte
o Er zijn grenzen voor de behaaglijkheid van de comforttemperatuur
Te vochtig
Aangenaam
Aanvaardbaar
Te droog
Gemiddelde opp. temepratuur
, - Convectie/ straling
o Warme lucht stijgt (reden dat men vaak verlaagde valse plafond wilt)
o Convectie = luchtstroom, vaak voor het raam, uit rooster, warme lucht blazen
o Straling = chaufage of champion op terras, mijn muurverwarming
o Grenzen voor de behaaglijkheid
o Comforttemperatuur mag +1,5°C en -1,5°C tov de gewenste temperatuur
o Comforttemperatuur = variatie van de luchttemperatuur tussen +5°C en -5°C
DUS: comforttemperatuur is een indicatie > niet mogelijk in een gebouw dezelfde
temperatuur te behouden
o Comfort hangt samen met de evaluatie van vochtgehalte en luchtsnelheid (in
combinatie met de kleding)
Luchtsnelheid duidt eigenlijk op aanwezige TOCHT
= snelheid dat lucht zich verplaatst
EXAMEN: Grafiek niet kennen, meer ter illustratie, wel
weten wat ze aantonen
Comfortcriteria
o Tracht steeds de luchtsnelheid te beperken tot 0,15m/s
▪ Comforteis in de zomer: max. 0,3 m/s
▪ Comforteis in de winter: max. 0,2 m/s
Zone voor verschillende comforttemperaturen in
ruimtes
* moeten wel vorstvrij gehouden worden – dus niet
vriezen
, o Als je als ontwerper je niet houdt aan deze richttemperaturen kan je in de
problemen komen
o Zie ook weer – normale temperatuur → oudere mensen willen een hogere
temperatuur
o Badkamers zouden op 24° graden moeten kunnen gestookt (moet kunnen, wilt
niet zeggen dat het daar altijd zo warm moet zijn, de verwarming moet dit
gewoon aankunnen)
o Alleen slapen in de slaapkamer met een temperatuur rond de 16 graden, als
men er ook gaat studeren of spelen dan toch eerder naar de 20 graden.
Vloertemperatuur (oppervlaktetemperatuur)
- Vloertemperatuur van een onverwarmde vloer (geen vloerverwarming): 17 - 18°C
- Vloertemperatuur van een verwarmde vloer (vloerverwarming): 26 - 29°C
De vloerverwarming mag NOOIT even warm zijn als een normale verwarming (de effectieve 40°
graden) > voeten verbranden!
- Temperatuur varieert in een ruimte adhv verwarmingssysteem!
We willen meer warmte aan onze voeten dan aan ons hoofd MAAR warmte stijgt > vloerverwarming
is daar dus een vrij goede oplossing voor
➔ Nadeel vloerverwarming zou wel heel de dag moeten aanstaan duw veel energieverbruik,
maar wel minder dan dat je een radiator heel de dag zou opstaan want die produceert nog
meer warmte en dus nog meer energieverbruik na een hele dag opstaan.
➔ Je zou dan denken dat vloerverwarming stookt dan ook op een veel lagere temperatuur
➔ Radiatoren zijn voornamelijk geschikt als ze dicht bij personen worden geplaatst (geschikt
voor mensen op te warmen, niet de lucht)
➔ Convectoren zijn ideaal waar je niet veel plaatst hebt, kunnen makkelijk ingebouwd worden,
is ook voor lage ruimtes – niet in vides toe te passen.
