Voorbeeld van de inhoud

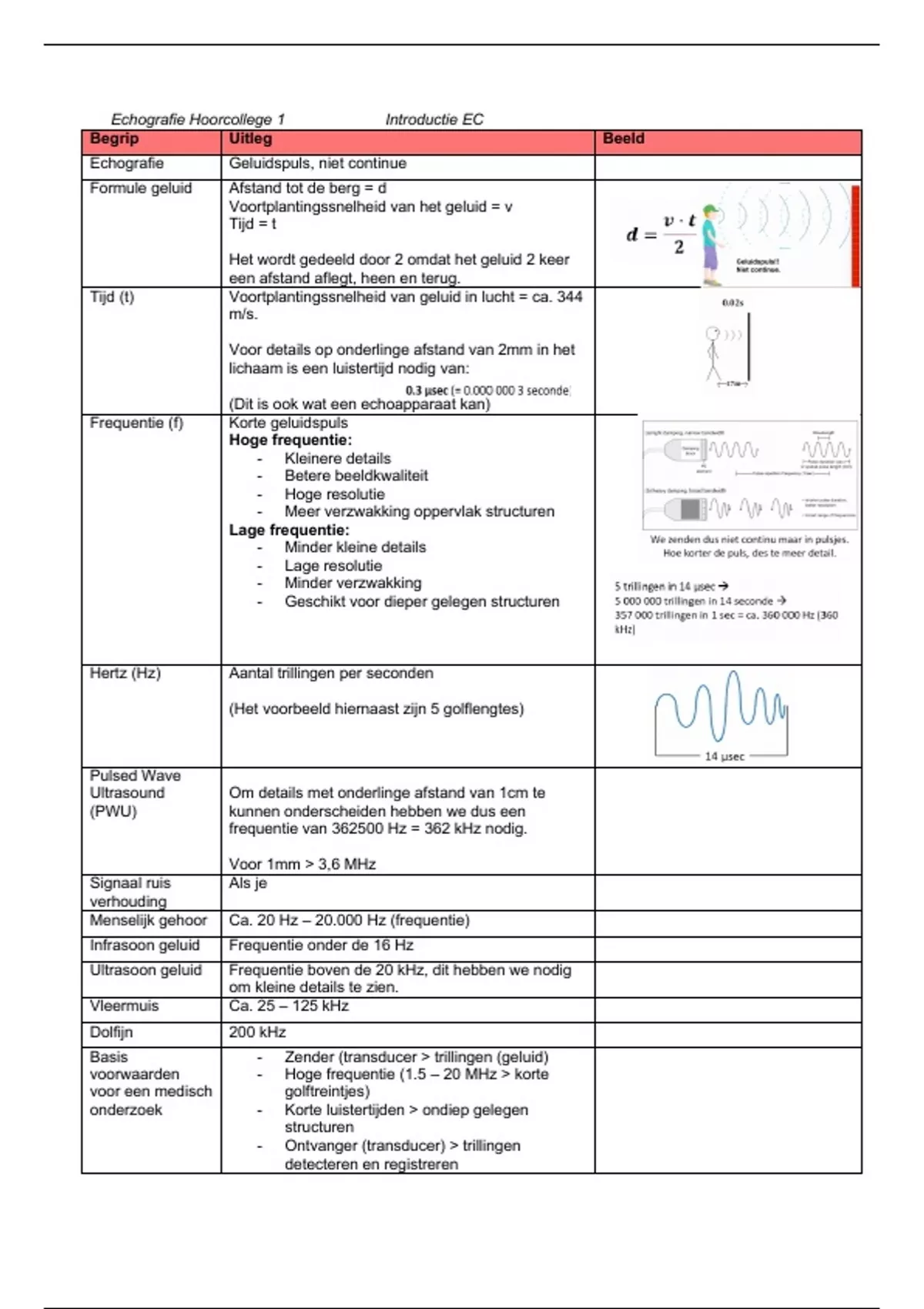

Echografie Hoorcollege 1 Introductie ECBegrip Uitleg Beeld
Echografie Geluidspuls, niet continue
Formule geluid Afstand tot de berg = d
Voortplantingssnelheid van het geluid = v
Tijd = t
Het wordt gedeeld door 2 omdat het geluid 2 keer
een afstand aflegt, heen en terug.
Tijd (t) Voortplantingssnelheid van geluid in lucht = ca. 344
m/s.
Voor details op onderlinge afstand van 2mm in het
lichaam is een luistertijd nodig van:
(Dit is ook wat een echoapparaat kan)
Frequentie (f) Korte geluidspuls
Hoge frequentie:
- Kleinere details
- Betere beeldkwaliteit
- Hoge resolutie
- Meer verzwakking oppervlak structuren
Lage frequentie:
- Minder kleine details
- Lage resolutie
- Minder verzwakking
- Geschikt voor dieper gelegen structuren
Hertz (Hz) Aantal trillingen per seconden
(Het voorbeeld hiernaast zijn 5 golflengtes)
Pulsed Wave
Ultrasound Om details met onderlinge afstand van 1cm te
(PWU) kunnen onderscheiden hebben we dus een
frequentie van 362500 Hz = 362 kHz nodig.
Voor 1mm > 3,6 MHz
Signaal ruis Als je
verhouding
Menselijk gehoor Ca. 20 Hz – 20.000 Hz (frequentie)
Infrasoon geluid Frequentie onder de 16 Hz
Ultrasoon geluid Frequentie boven de 20 kHz, dit hebben we nodig
om kleine details te zien.
Vleermuis Ca. 25 – 125 kHz
Dolfijn 200 kHz
Basis - Zender (transducer > trillingen (geluid)
voorwaarden - Hoge frequentie (1.5 – 20 MHz > korte
voor een medisch golftreintjes)
onderzoek - Korte luistertijden > ondiep gelegen
structuren
- Ontvanger (transducer) > trillingen
detecteren en registreren
, Echografie Hoorcollege 1 Introductie EC
Begrip Uitleg Beeld
Echoapparaat - Computer
- Monitor
- Bedieningspaneel
- Transducer
Deze echotoestellen kunnen gebruik maken van
frequenties tussen:
1 – 50 MHz ((50 000 000 trillingen per seconde).
Daarmee kunnen we zeer kleine details, op
onderling korte afstand en zeer ondiep gelegen
herkennen en onderscheiden.
(Abdomen: 2,5 – 6 MHz)
Transducer De zender en de ontvanger, je hebt hier 3 soorten
(probes) van.
1. Curved Array Abdomen > lage (f)
2. Lineair Array Bloedvaten > hoog (f)
3. Phased Array Cardiologie > lage (f)
1. 2. 3.
Piëzo-elektrisch De kristallen zetten:
effect 1. Elektrische energie om in mechanische
energie > zenden (hoge frequentie)
2. Mechanische energie om in elektrische
energie > ontvangen (lage frequentie)
Hoe dikker het kristal des te lager de frequentie.
Dunnere kristallen zijn moeilijker te maken en dus
duurder.
- De paarse deeltjes vormen de kristallen
Akoestische Verschillen in dichtheid, niet alle weefsels in het
impedantie (Z) lichaam hebben dezelfde dichtheid.
Formule Lucht: V = 344 m/s
akoestische Rots: V = 5700 m/s
impedantie (Z)
Z=V+P
, Echografie Hoorcollege 1 Introductie EC
Begrip Uitleg Beeld
Reflectie/transmissie Soort weefsel Meter/sec
Lucht 330
Vet 1450
Weefsel 1430
Bloed 1470
Hout 3850
Bot 4080
Rots 5700
Echo-gel Lucht tussen transducer en huid is een hele
sterke overgang, veel reflectie, weinig
transmissie dus geen beeld. Hiervoor gebruik je
gel. Gel zorgt dat de overgang naar de huid heel
klein is.
Reflectie Door zendt-ontvangen krijg je reflectie, de
reflectie creëert uiteindelijk het beeld.
Je scant over het lichaam, hij schrijft er elke keer
een lijntje naast doormiddel van reflectie. Zie
afbeelding.
Afbeelding De ‘koffiefilter’ (plat vlak) trek je er eigenlijk uit,
doorsnede dun laagje plak dat je uit je lichaam haalt. Je
brein zorgt uiteindelijk voor het 3D beeld.
Vlakken echo - Sagittaal (links en rechts)
- Transversaal (boven en onder)
- Frontaal (voor en achter)
- Oblique (schuin vlak)
Sagittaal vlak Dit is een voorbeed. Zodra je de transducer
sagittaal plaatst dan kijk je er zo tegen aan:
