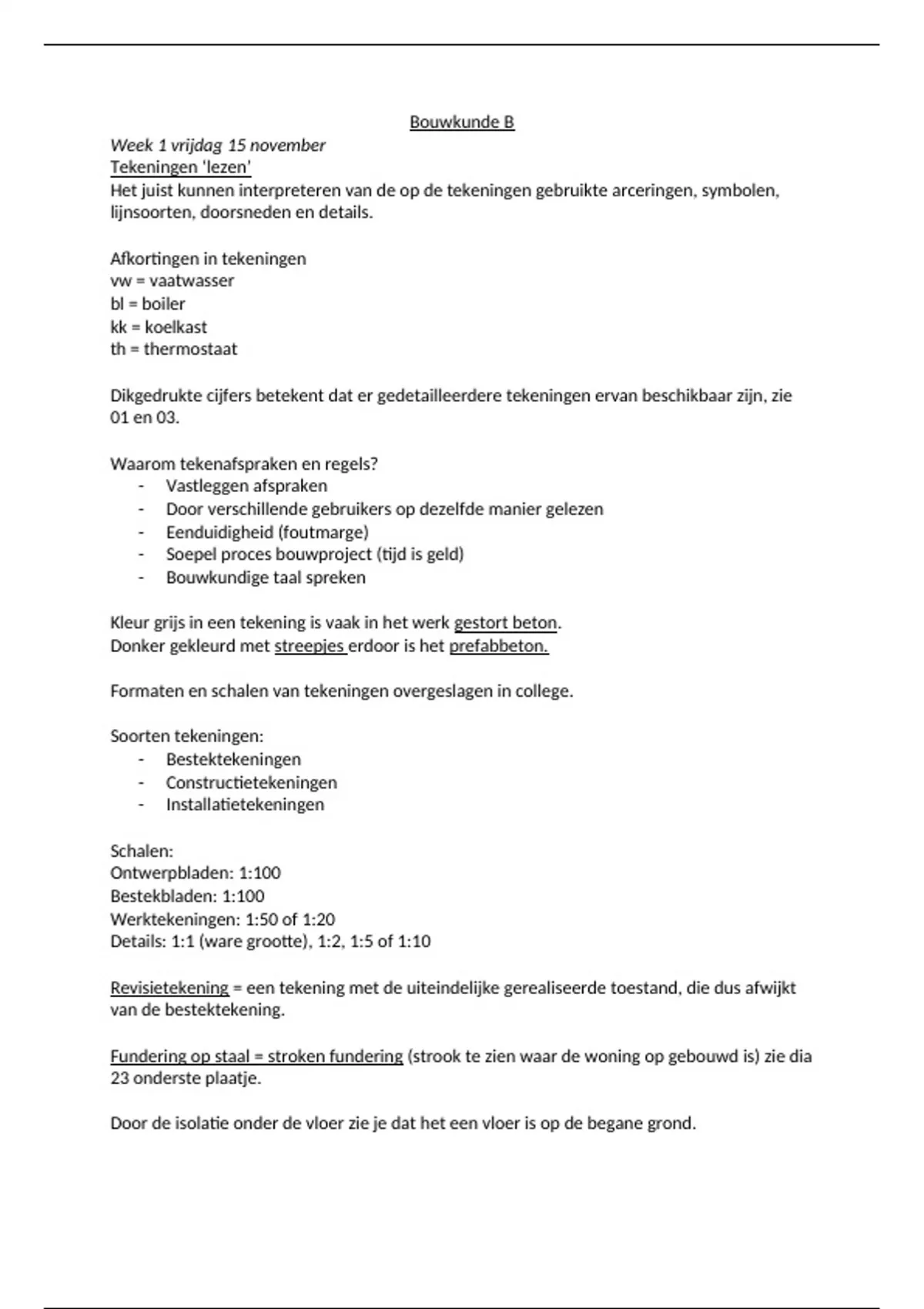

Bouwkunde B
Week 1 vrijdag 15 november
Tekeningen ‘lezen’
Het juist kunnen interpreteren van de op de tekeningen gebruikte arceringen, symbolen,
lijnsoorten, doorsneden en details.

Afkortingen in tekeningen
vw = vaatwasser
bl = boiler
kk = koelkast
th = thermostaat

Dikgedrukte cijfers betekent dat er gedetailleerdere tekeningen ervan beschikbaar zijn, zie
01 en 03.

Waarom tekenafspraken en regels?
- Vastleggen afspraken
- Door verschillende gebruikers op dezelfde manier gelezen
- Eenduidigheid (foutmarge)
- Soepel proces bouwproject (tijd is geld)
- Bouwkundige taal spreken

Kleur grijs in een tekening is vaak in het werk gestort beton.
Donker gekleurd met streepjes erdoor is het prefabbeton.

Formaten en schalen van tekeningen overgeslagen in college.

Soorten tekeningen:
- Bestektekeningen
- Constructietekeningen
- Installatietekeningen

Schalen:
Ontwerpbladen: 1:100
Bestekbladen: 1:100
Werktekeningen: 1:50 of 1:20
Details: 1:1 (ware grootte), 1:2, 1:5 of 1:10

Revisietekening = een tekening met de uiteindelijke gerealiseerde toestand, die dus afwijkt
van de bestektekening.

Fundering op staal = stroken fundering (strook te zien waar de woning op gebouwd is) zie dia
23 onderste plaatje.

Door de isolatie onder de vloer zie je dat het een vloer is op de begane grond.

,Inrichtingen van tekeningen
Bladen
- Kader
- Vouwmerken
- Maat/schaalbalken
- Oriëntatie
- Ordening van afbeeldingen
Onderhoek
- A2 en groter (groot)
- A3 (klein)
- A4 (klein)

Schrift en titels
Tekst bij/op een tekening:
- Voor iedereen goed leesbaar
- Rustig zijn op dat de tekening niet ‘slordig’ werkt
- Minimaal 3mm hoog
- Hetzelfde lettertype
- Woorden mogen met een hoofdletter beginnen; niet door elkaar gebruiken!

BIM – tekenwerk momenteel in 3D-modelling

Materiaal en hun arcering
- Volgens de NEN 47

NEN 47 Technische tekeningen – doorsnede – aanduidingen van materialen op bouwkundige
tekeningen.
- Arceringen worden alleen gebruikt in de doorsneden
- Alle arceringen onder een hoek van 45 of 90 graden (m.u.v. isolatie materiaal (60
graden)).

Lijntypes/lijndiktes
Iedere lijntype heeft zijn eigen betekenis, functie

3 verschillende lijntypes
- Getrokken lijn
- Streeplijnen
- Gemengde streeplijnen

Verschillende lijndikten bepalen de leesbaarheid van een tekening.

Arceringen: zie dia 36 en 37 slides les 1

Lengte, oppervlakte en inhoud
Lengte:
- M
- Mm

, Oppervlakte:
- Km2
- M2
- Mm2
- Ha
- A
- Ca
Inhoud:
- M3
- Mm3

Maat- en plaats aanduidingen
Maatlijnen:
- Alleen bij doorsneden
- Rechts en onder de doorsnede plaatsen (tenzij)
- Alle maten in mm
- De werkelijke maten vermelden
- Maten aangeven d.m.v een maatlijn en een hulplijn, deze beide iets door laten
schieten, deze kruising markeren d.m.v. punt of een schuin streepje
- Bij meerdere maten beginnen met deelmaten
- Totaalmat komt aan de buitenkant

Stramien = hulplijn

Wat is een bestek? Een bestek is de beschrijving van het werk, de daarbij behorende
tekeningen, de voor het werk geldende voorwaarden, de nota van inlichtingen en het
proces-verbaal van aanwijzing. Het bestek en bestektekeningen worden onderdeel van de
overeenkomst (contract) tussen opdrachtgever en aannemer.

Wordt deze definitie afgebakend voor het tekstuele en primaire deel van blijft er over:
- De beschrijving van het werk
- De voor het werk geldende voorwaarden

Bestek:
- Draagt info over tussen bouwpartners
- Legt verhoudingen tussen bouwpartners vast
- Legt vast, hoe, wat, waar, wanneer, waarvan en hoeveel moet worden gerealiseerd.
- Gegevens mogen niet voor tweeërlei uitleg vatbaar zijn.

Bij tegenspraak bestek en -tekeningen is bestek leidend!

Standaardbestek volgens de STABU-methode
Standaardbestek voor de Burger- Utiliteitsbouw

Opgebouwd uit:
- STABU-standaardbepalingen 2001
- STABU-computerbestanden
