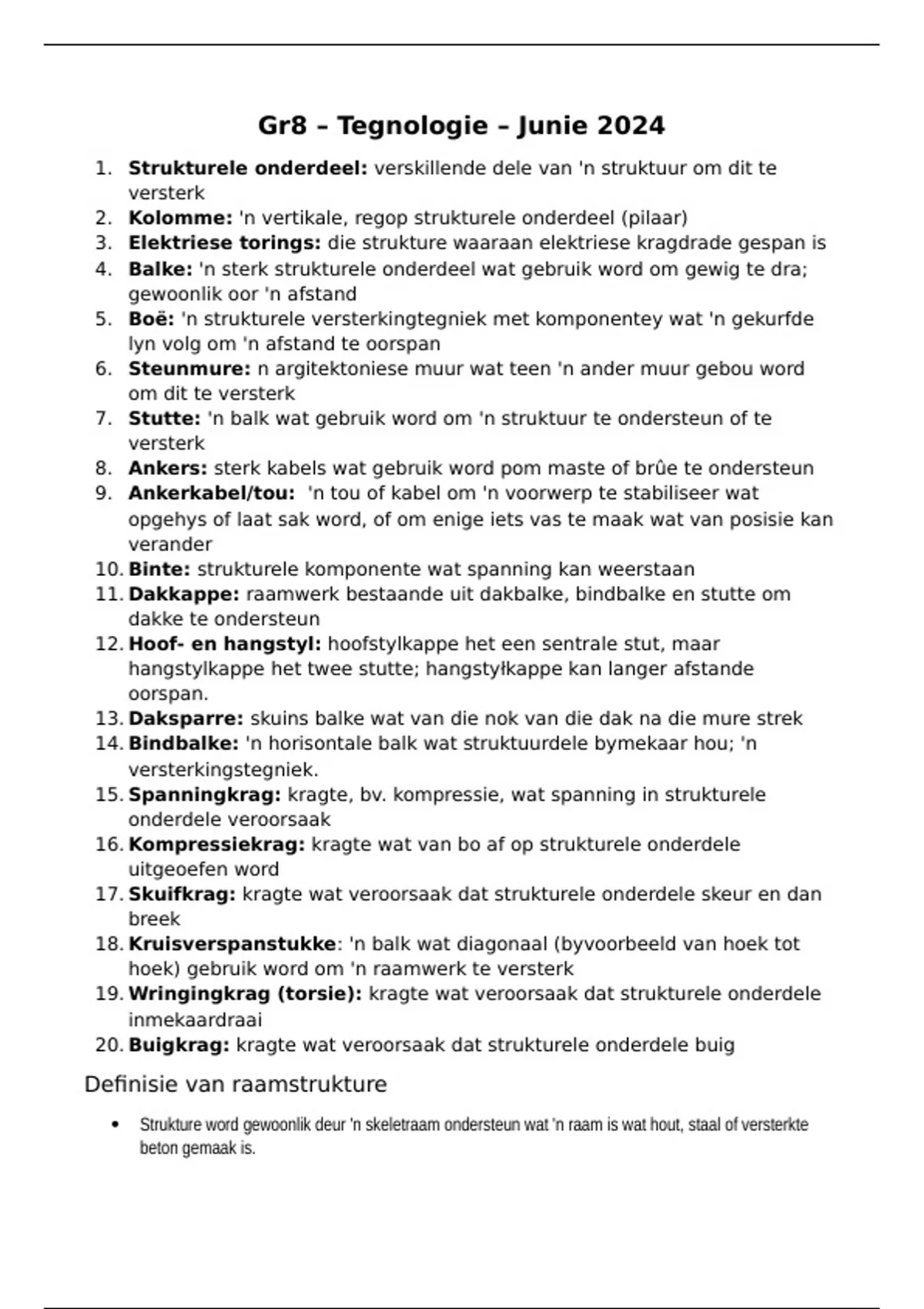

Gr8 – Tegnologie – Junie 20241. Strukturele onderdeel: verskillende dele van 'n struktuur om dit te
versterk
2. Kolomme: 'n vertikale, regop strukturele onderdeel (pilaar)
3. Elektriese torings: die strukture waaraan elektriese kragdrade gespan is
4. Balke: 'n sterk strukturele onderdeel wat gebruik word om gewig te dra;
gewoonlik oor 'n afstand
5. Boë: 'n strukturele versterkingtegniek met komponentey wat 'n gekurfde
lyn volg om 'n afstand te oorspan
6. Steunmure: n argitektoniese muur wat teen 'n ander muur gebou word
om dit te versterk
7. Stutte: 'n balk wat gebruik word om 'n struktuur te ondersteun of te
versterk
8. Ankers: sterk kabels wat gebruik word pom maste of brûe te ondersteun
9. Ankerkabel/tou: 'n tou of kabel om 'n voorwerp te stabiliseer wat
opgehys of laat sak word, of om enige iets vas te maak wat van posisie kan
verander
10. Binte: strukturele komponente wat spanning kan weerstaan
11. Dakkappe: raamwerk bestaande uit dakbalke, bindbalke en stutte om
dakke te ondersteun
12. Hoof- en hangstyl: hoofstylkappe het een sentrale stut, maar
hangstylkappe het twee stutte; hangstyłkappe kan langer afstande
oorspan.
13. Daksparre: skuins balke wat van die nok van die dak na die mure strek
14. Bindbalke: 'n horisontale balk wat struktuurdele bymekaar hou; 'n
versterkingstegniek.
15. Spanningkrag: kragte, bv. kompressie, wat spanning in strukturele
onderdele veroorsaak
16. Kompressiekrag: kragte wat van bo af op strukturele onderdele
uitgeoefen word
17. Skuifkrag: kragte wat veroorsaak dat strukturele onderdele skeur en dan
breek
18. Kruisverspanstukke: 'n balk wat diagonaal (byvoorbeeld van hoek tot
hoek) gebruik word om 'n raamwerk te versterk
19. Wringingkrag (torsie): kragte wat veroorsaak dat strukturele onderdele
inmekaardraai
20. Buigkrag: kragte wat veroorsaak dat strukturele onderdele buig
Definisie van raamstrukture
Strukture word gewoonlik deur 'n skeletraam ondersteun wat 'n raam is wat hout, staal of versterkte
beton gemaak is.
, Indien 'n struktuur uit meer as een deel bestaan, word elke deel van die struktuur 'n strukturele
onderdeel genoem.
Hierdie onderdele sluit kolomme, balke, boë, steunmure, stutte, ankers, ankerkabels/tou en binte in.
Al hierdie verskillende struktuurdele word ontwerp om verskillende kragte te weerstaan.
Doel van strukturele onderdele
In FIGUUR 2 word dakkappe van hout ondersteun vir addisionele sterkte.
Staaldele het verskeie voordele bo houtdele:
baie sterker en kan swaarder laste dra, sterk winde trotseert en hulle kan nie maklik kromtrek, buig of
verwring nie.
Een nadeel van staal:
dit kan roes indien dit nie vooraf met verf, vernis of was behandel of gegalvaniseer (met 'n lagie sink
bedek) word nie.
Identifiseer strukturele onderdele en die soort krag
'n Krag is 'n aksie wat stoot of trek, wat veroorsaak dat 'n voorwerp se beweging of vorm verander.
Die werklike uitwerking van 'n krag op 'n struktuur hang af van:
die grootte van die krag. Hoe groter dit is, hoe groter sal die uitwerking op 'n struktuur wees.
die rigting van die krag.
die aanwendingspunt van die krag.
Kragte wat veroorsaak dat strukture ingee is
spanningkrag is 'n trekkrag
kompressiekrag is 'n drukkrag
skuifkrag is 'n skeurkrag
wringingkrag (torsie) is 'n draaikrag –
buigkrag is 'n krag wat strukture buig.
Struktuurkragte kan op enige raamstruktuur inwerk en daartoe lei dat 'n struktuur meegee.
1. Vermoeidheid: die verswakking of afbreek van materiaal weens langdurige spanning of klimaat
toestande bv. erosie
2. Breking: structure kraak of breek
3. Buiging: strukture trek krom
4. Omtuimeling: strukture val om
